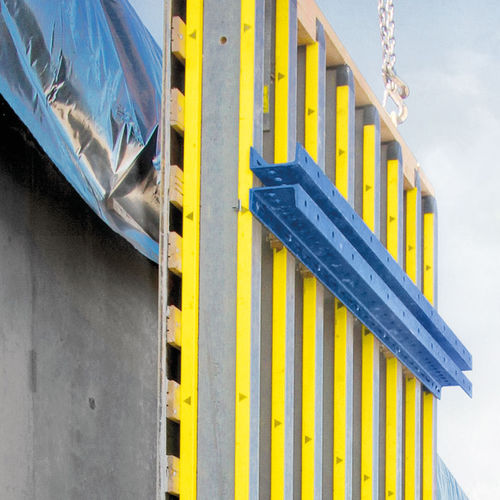

Sperrholz-Schalungsplatte Top 100 tec

Überblick
Die großflächige Trägerschalung Top 100 tec, basierend auf dem hochbelastbaren Träger I tec 20, gewährleistet absolute Maßhaltigkeit bei hohen Frischbetondrücken und großen Ankerabständen. Form, Abmessungen, Lochbild und Schalhautbelegung der Elemente lassen sich an Projektanforderungen anpassen.

Weniger Lohnkosten
Optimierte Riegel-/Walingebenen reduzieren Montageaufwand und Verbindungsbedarf

• Großes Anker­raster bei gleicher zulässiger Frischbetondruckbelastung
• Bis zu 30 % weniger Ankerpunkte und somit geringere Einbaukosten
• Bis zu 30 % weniger Verbindungsteile, was Arbeitszeit einspart

Schnelles Betonieren
Hohe zulässige Frischbetondrücke ermöglichen schnelle Arbeitsabläufe und Einsatz moderner Betone

• Ohne Einschränkung auslegbar für gut verarbeitbare und selbstverdichtende Betone
• Hochbelastbarer Träger I tec 20
• Top100 tec-Riegel WU14
• Ankersystem 20.0

Kostensenkend im Ingenieurbau
Hohe Auslastung der Ausrüstung und einfache Montage reduzieren Material- und Zeitaufwand

• Reduzierter Materialeinsatz und vereinfachte Montage auf der Baustelle
• Parallel angeordnete Trägerrahmen können bei Brücken weiter auseinander stehen
• Optimiertes Lochraster erlaubt große Freiheit beim Einbau von Ankern und Zubehör (z. B. Spindelstreben)
• Stufenlose Anpassung an das gewünschte Ankerraster

Architektonische Vorgaben wirtschaftlich umsetzbar
Große Ankerabstände und freie Wahl der Schalhaut ermöglichen hochwertige Sichtbetonoberflächen

• Steifere Elemente verbessern die Ebenheit der Oberfläche
• Schalhautverschraubung von hinten ohne sichtbare Schraubenköpfe
• Optimierte Elementverbinder reduzieren Ausblutungen

Umfassende Arbeitssicherheit
Kompatibilität mit Zugangssystemen und Arbeitsbühnen für sichere Handhabung und Arbeit

• Sichere Aufstiege mit dem Aufstiegssystem XS
• Rundum sichere Arbeitsplätze mit dem Bühnen-System Xsafe plus
• Praxisgerechtes Zubehör (Elementstützen, Umsetzgeräte usw.) erleichtert sichere Handhabung

Geeignete Produkte

• 3-Schicht-Platten (Doka System Components)
• Dichtungen / Abdichtungen für Sichtbeton (Doka System Components)
• Bühnen-System Xsafe plus (Doka Safety Systems)

Charakteristiken / technische Spezifikationen

• Systembezeichnung: Top 100 tec
• Basierend auf: Träger I tec 20 (hochbelastbar)
• Typischer Riegel: Top100 tec-Riegel WU14
• Ankersystem: Ankersystem 20.0
• Geeignet für: hohe zulässige Frischbetondrücke; geeignet für selbstverdichtende und gut verarbeitbare Betone
• Anker­raster: großes Raster mit bis zu ca. 30 % weniger Ankerpunkten und bis zu 30 % weniger Verbindungsteilen gegenüber konventionellen Anordnungen
• Oberflächenvorteile: steifere Elemente für verbesserte Ebenheit; rückseitig verschraubte Schalhaut ohne Schraubenkopfabdrücke; optimierte Verbinder zur Reduktion von Ausblutungen
• Sicherheits-/Zubehörkompatibilität: Aufstiegssystem XS und Bühnen-System Xsafe plus; Elementstützen und Umsetzgeräte unterstützt
