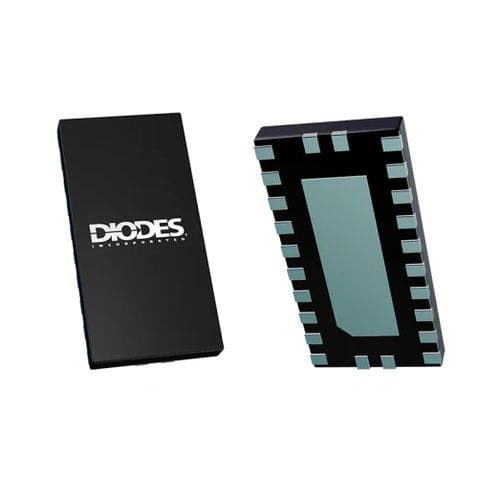

Signalverstärker PI2MEQX2503

Schaltfür Signalgeber

Der PI2MEQX2503 bietet zwei Lanes und einen MIPI D-PHY ReDriver™, der die D-PHY-Signalisierung regeneriert. Das Gerät entspricht dem MIPI D-PHY1.2-Standard und kann entweder in einer MIPI CSI-2- oder MIPI DSI-Anwendung mit Datenraten von bis zu 2,5 Gbps in D-PHY verwendet werden. Der Baustein kompensiert PCB-, Stecker- und kabelbezogene Verluste sowie schaltbedingte Verluste, um die optimale elektrische Leistung von einer CSI2/DSI-Quelle zur Senke zu gewährleisten. Die Eingänge des PI2MEQX2503 verfügen über konfigurierbare Equalizer. Der Ausgangsspannungshub und die Flankenrate des PI2MEQX2503 können durch Änderung des Pin-Status angepasst werden. Er ist für mobile Anwendungen optimiert und enthält eine Schaltung zur Aktivitätserkennung an der D-PHY-Link-Schnittstelle, die im ULPS- und LP-Zustand in einen Modus mit geringerer Leistung übergehen kann. Der PI2MEQX2503 unterstützt den industriellen Temperaturbereich von -40ºC bis 85ºC. Merkmal(e) Konform mit der MIPI D-PHY1.2 Spezifikation Ermöglicht kostengünstige Kabellösungen Unterstützt 2 Lanes bei 2,5 Gbps in D-PHY Sub mW Leistung im Shutdown-Zustand Unterstützt MIPI DSI Bi-direktionalen LP Modus Unterstützt ULPS und LP Power States Einstellbarer Ausgangsspannungshub Wählbare TX-Preemphasis-Pegel Einstellbarer Rx-EQ zur Kompensation der Einfügedämpfung Konfigurierbare Flankenratensteuerung Dynamische Datenkompensation 2kV ESD HBM-Schutz Industrieller Temperaturbereich: -40°C bis 85°C Erhältlich mit einfacher 1,8V - Versorgung Völlig bleifrei und vollständig RoHS-konform (Anmerkungen 1 und 2) Halogen- und antimonfrei. "Grünes" Gerät (Anmerkung 3) Für Anwendungen in der Automobilindustrie, die eine spezielle Änderungssteuerung erfordern
