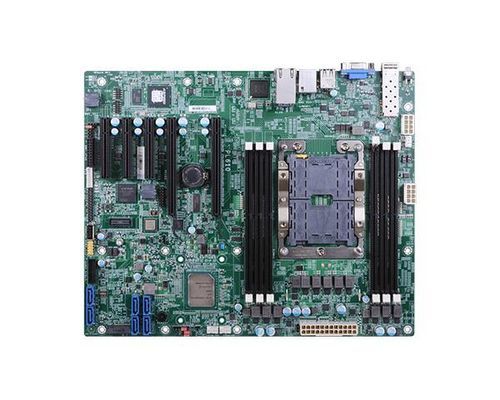

ATX-Mainboard PL610-C622

Intel® XeonIntel® C622DDR4 SDRAM

PL610-C622 ist eine Server-ATX-Mainboard-Lösung basierend auf Intel® Xeon® Scalable Prozessoren und dem Intel® C622 Chipsatz, entwickelt für hochagile, skalierbare Rechenanforderungen in Industrie- und Serverumgebungen. Zielanwendungen sind rechenintensive Aufgaben wie Machine Vision, medizinische Bildgebung, Industrieautomation und Cloud/Edge-Computing.

Wesentliche Merkmale

• Server-ATX-Plattform optimiert für intensive Workloads und hohe Speicherkapazität
• Erweiterte Datensicherheit und Remote-Management-Unterstützung (IPMI) für Serverumgebungen
• Hohe Erweiterbarkeit für Zusatzkarten und NVMe/M.2-Speicher
• Ausgelegt für industrielle, medizinische und Machine-Vision-Anwendungen mit hohem Durchsatzbedarf

Technische Daten

• Prozessor: Intel® Xeon® Scalable Processor Family, LGA 3647 Sockel, TDP bis 145W (Beispiele: Gold 6138T/6138/6130T/6130/6126T/6126; Gold 5120T/5119T/5118; Silver 4116T/4116/4114T/4110/4109T; Bronze 3106)
• Chipset: Intel® C622
• Speicher: Sechs 288-polige ECC RDIMM-Sockel, bis zu 384 GB; DDR4 1600/1866/2133/2400/2666 MHz
• BIOS: Insyde SPI 128 Mbit
• Anzeige / Grafik: 1 x VGA; Single/Dual-Display-Unterstützung über VGA
• Erweiterung / Schnittstellen: 2 x PCIe x16 (Gen3), 1 x PCIe x8 (Gen3, open edge), 2 x PCIe x4 (Gen3), 1 x M.2 2280 M key (PCIe Gen3 x4 NVMe/SATA)
• Speicher / SATA: 6 x SATA 3.0 (bis 6 Gb/s) mit RAID 0/1/5/10-Unterstützung
• Netzwerkcontroller: GbE: i350-AM2; 10GbE: CS4227; IPMI PHY: RTL8211F
• Rear I/O: 2 x GbE (RJ-45), 1 x dediziertes IPMI-LAN, 1 x Fiber 10 GbE, 1 x VGA, 2 x USB 2.0 (rear), 1 x PS/2 (mini-DIN-6)
• Interne I/O: 1 x RS-232 (2,54 mm pitch), 2 x USB 2.0 (2,54 mm pitch), 1 x vertikal USB 2.0, 2 x interne USB 3.0
• Audio: Audio-Codec: N/A
• SMBus: 1 x SMBus
• Watchdog-Timer: System-Reset, per Software programmierbar von 1 bis 255 Sekunden
• Sicherheit: TPM: Infineon TPM 2.0 (optional)
• Stromversorgung: ATX-Typ; Anschlüsse: 8-pin ATX 12V und 24-pin ATX
• Leistungsaufnahme (Beispiel 5120T): Typisch: 3.3V @ 0.42A (1.386 W); 5V @ 2.33A (11.65 W); 12V @ 2.34A (28.08 W). Max: 3.3V @ 0.43A (1.419 W); 5V @ 2.4A (12.0 W); 12V @ 12.51A (150.12 W)
• RTC-Batterie: CR2032 Knopfzelle
• OS-Unterstützung: Windows 10 IoT Enterprise LTSB RS1 (64-bit), Windows Server 2012 R2, Windows Server 2016, Linux
• Umgebung: Betriebstemperatur: 0 bis 60 °C; Lagerung: -40 bis 85 °C. Luftfeuchtigkeit: 5 bis 90% RH (Betrieb/Lagerung). MTBF: 493.780 Std. @25°C; 290.407 Std. @45°C; 187.006 Std. @60°C (Telcordia Issue 4, GB/GC)
• Mechanik / Abmessungen: ATX Formfaktor 305 mm x 244 mm (12,0" x 9,6")
