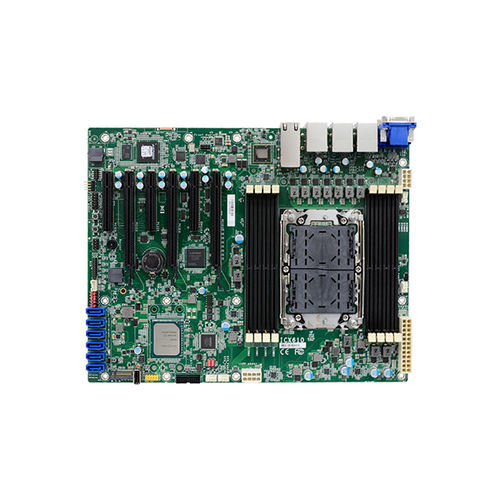

ATX-Mainboard ICX610-C621A

Intel® XeonIntel®DDR4 SDRAM

Die ICX610-C621A ist ein servertaugliches ATX‑Mainboard von DFI, entwickelt für leistungsstarke Edge‑Computing‑Anwendungen, AI‑Inference und hochwertige Inspektionsgeräte. Es legt Fokus auf Skalierbarkeit, schnelle I/O‑Schnittstellen und ausbandige Remote‑Verwaltung für industrielle und medizinische Einsätze.

Wesentliche Merkmale

• Optimiert für Edge‑AI, Deep Learning und Inspektionslasten (AOI, CT, MRI).
• Skalierbare ATX‑Plattform mit vielfältigen Erweiterungsoptionen (PCIe Gen4, M.2, SATA) für GPUs und NVMe/SSD‑Speicher.
• Integrierte out‑of‑band Remote‑Verwaltung (IPMI / Redfish) mit BMC‑Support für Überwachung und Fern‑Firmware/BIOS‑Updates.
• Industrielle Lebenszyklusqualität und Langzeit‑Support, geeignet für OEMs und Integratoren.

Technische Daten

• Prozessor: 3rd Gen Intel® Xeon® Scalable; LGA 4189 (Socket P+); TDP bis 205 W. Unterstützte Beispiele: Intel® Xeon® Gold 6338N, 6338T, 6336Y, 6330, 6330N, 6326, 6314U, 6312U, 5320T, 5318N, 5318Y, 5317, 5315Y, 4316, 4314, 4310, 4310T.
• Chipset: Intel® C621A
• Speicher: 8 × 288‑Pin ECC RDIMM‑Steckplätze, bis zu 512 GB; DDR4 bis 3200 MHz.
• BIOS: Insyde SPI 128 Mbit
• Grafik / BMC: BMC AST2500; Anzeige: 1 × VGA (DB‑15), bis 1920×1200 @ 60 Hz
• Erweiterung / Schnittstellen: 1 × M.2 2280 M key (SATA / PCIe Gen3 x4 NVMe); 3 × PCIe x16 Gen4 (#1/#3/#5), 3 × PCIe x8 Gen4 (#2/#4/#6). Hinweis: PCIe #1/#2 kann automatisch als (x16/0) oder (x8/x8) erkennen. PCIe x8 Slot ist OPEN edge.
• Audio: ALC888S Codec
• Ethernet / Netzwerk: 2 × Intel® I210AT (1 GbE); 2 × Intel® X550-AT2 (10 GbE). IPMI LAN: RTL8211F
• Rear I/O: 2 × GbE (RJ‑45), 2 × 10GbE (RJ‑45), 1 × dedizierte IPMI‑LAN, 1 × RS‑232 (DB‑9), 4 × USB 3.1 Gen1, 2 × USB 2.0, 1 × VGA (DB‑15)
• Interne I/O: 1 × RS‑232 (2×5‑Pin), 2 × USB 3.1 Gen1, 2 × USB 2.0, 1 × vertikaler USB 2.0 Type A, 1 × Front‑Audio‑Header, 6 × SATA 3.0 (bis 6 Gb/s) mit RAID 0/1/5/10, 1 × 16‑bit DIO, 1 × LPC, 1 × SMBus
• Watchdog: System‑Reset, programmierbar 1–255 s
• Sicherheit: Infineon TPM 2.0
• Stromversorgung: ATX‑Typ; Anschlüsse: 8‑Pin ATX 12V CPU und 24‑Pin ATX; Batterie: CR2032; Leistungsaufnahme: TBD
• OS‑Support: Microsoft: Windows 10 IoT Enterprise LTSB RS5 (64‑bit), Windows Server 2019; Linux: Ubuntu 20.04
• Umgebung: Betrieb: 0 bis 55°C; Lagerung: -40 bis 85°C; Feuchte (Betrieb & Lagerung): 5–90% RH, nicht kondensierend; MTBF: TBD
• Mechanik / Abmessungen: ATX 305 × 244 mm; PCB‑Dicke 1,6 mm; Top‑Seiten‑Höhe: 37,34 mm
• Normen & Zertifikate: CE, FCC, RoHS, UKCA
• Lieferumfang: 1 × ICX610-C621A Mainboard (770-ICX6101-000G), 1 × M.2 Schraube (A32-112016-041G), 1 × M.2 Abstandshalter (A33-725019-090G), 1 × I/O‑Shield (A49-ICX610-000G), 1 × SATA Datenkabel (500 mm, 332-553001-005G)
• Herkunftsland: Taiwan
