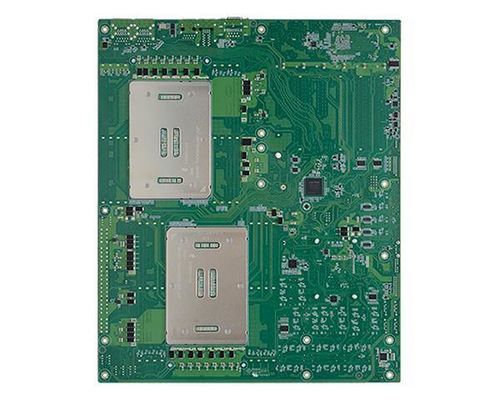

ATX-Mainboard ERX810-C741

Intel® XeonIntel®DDR5 SDRAM

Die ERX810-C741 ist ein serverklassiges ATX-Industrie-Mainboard von DFI, entwickelt für Intel® Xeon® Scalable Prozessoren der 5. und 4. Generation. Es vereint sehr hohe Speicherkapazität, umfangreiche PCIe Gen5-Erweiterungen und Out-of-Band-Management für anspruchsvolle Rack- und Appliance-Einsätze.

Wesentliche Merkmale

• Unterstützung für Intel® Xeon® Scalable (5./4. Gen., LGA 4677), einschließlich validierter High‑TDP‑SKUs.
• Hohe Speicherkapazität: 16 × DDR5 ECC‑RDIMM Steckplätze (bis zu 2048 GB), DDR5 bis 5600 MHz.
• Umfangreiche Erweiterungs- und Speicheroptionen: mehrere PCIe Gen5 Slots (4 × x16, 2 × x8), M.2-Unterstützung sowie umfangreiche I/O mit 4 × Intel® GbE und IPMI/Redfish OOB‑Management (BMC AST2600).

Technische Daten

• Prozessor: Kompatibel mit Intel® Xeon® Scalable der 5. und 4. Generation (LGA 4677), TDP bis 270 W. Beispiele validierter SKUs: Intel® Xeon® Gold 6548Y+, 6548N, 6538N, 6530 sowie repräsentative 4. Gen Modelle.
• Chipset: Intel® C741.
• Speicher: 16 × ECC‑RDIMM, bis zu 2048 GB; DDR5 bis 5600 MHz.
• BIOS: Insyde.
• Management / BMC: AST2600 mit IPMI- und Redfish‑Support für Out‑of‑Band‑Management.
• Display / Grafik: 1 × DisplayPort (DP) für Einzelanzeige.
• Erweiterung: 4 × PCIe x16 (Gen5), 2 × PCIe x8 (Gen5), 1 × M.2 M key 2280.
• Audio: ALC888S Codec; interner Front-Audio-Anschluss vorhanden.
• Ethernet / Netzwerk: 4 × Intel® I210 Controller; IPMI‑LAN verwendet RTL8211F.
• Rear I/O: 4 × GbE, 1 × dediziertes IPMI‑LAN, 1 × RS‑232/422/485 (DB‑9), 4 × USB 3.2 Gen1, 1 × PS/2, 1 × DP.
• Interne I/O: 1 × RS‑232/422/485, 2 × USB 3.2 Gen1, 2 × USB 2.0, 1 × vertikales USB 2.0, Front‑Audio, 4 × SATA 3.0 (RAID 0/1/5/10), 16‑Bit DIO, LPC, SMBus, 2 × MCIO.
• Sicherheit: TPM 2.0 Unterstützung.
• Stromversorgung: ATX Formfaktor / Typ.
• Umwelt / Betriebstemperatur: 0 bis 45 °C.
• Mechanik / Abmessungen: 305 × 365 mm; PCB‑Höhen laut Herstellerangabe.
• Normen & Zertifizierungen: CE, FCC, RoHS, UKCA.
• Lieferumfang: ERX810-C741 Mainboard (770-ERX8101-000G), M.2 Schraube & Distanzstück, I/O‑Shield, 500 mm SATA‑Kabel, 2 Kühlhalter.
• Herkunftsland: Taiwan.
