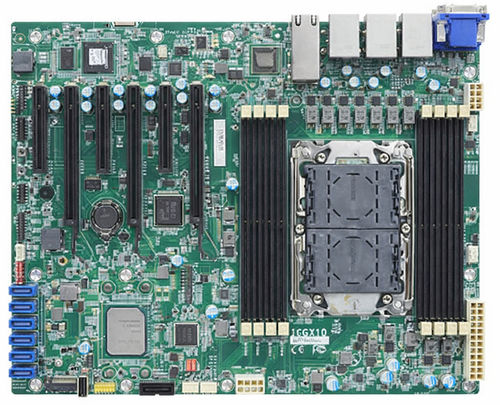

ATX-Mainboard ERX610-C741

Intel® Xeon4th generation Intel® Corex86

Das ERX610-C741 ist ein ATX-Server-Mainboard von DFI für Edge- und Industrie-Serveranwendungen, kompatibel mit Intel® Xeon® Scalable Prozessoren der 5. und 4. Generation und mit erweiterten Out-of-Band-Management-Funktionen.

Wesentliche Merkmale / Technische Daten

• Prozessor: Unterstützt 5. und 4. Generation der Intel® Xeon® Scalable Familie; LGA 4677 Sockel; TDP bis 270 W. Beispiele: Intel® Xeon® Gold 6548Y+, 6548N, 6538N, 6530, 6526Y, 5520+, 5515+, 4516Y+, 4514Y, 4510, 4510T, 4509Y; 4. Gen Beispiele: Intel® Xeon® Gold 6448Y, 6438N, 6430, 6428N, 6426Y, 6418H, 5420+, 5418N, 5418Y, 5415+, 4416+, 4410T, 4410Y.
• Chipset: Intel® C741.
• Speicher: 8 x ECC RDIMM Slots, bis zu 1024 GB; DDR5 bis 5600 MHz.
• BIOS: Insyde.
• Management / BMC: BMC AST2600; Fernverwaltung OOB via IPMI und Redfish unterstützt.
• Anzeige: Ein Display-Ausgang (1 x DP).
• Erweiterung: 3 x PCIe x16 (Gen5), 3 x PCIe x8 (Gen5); 2 x M.2 M-Key 2280 für NVMe/SSD.
• Audio: ALC888S Codec; 1 x Front-Audio (intern).
• Ethernet-Controller: 2 x Intel® I210AT + 2 x Intel® E610-XAT2; IPMI LAN: RTL8211F.
• Rear I/O: 2 x GbE + 2 x 10GbE; 1 x dediziertes IPMI-LAN; 1 x RS-232/422/485 (DB-9); 4 x USB 3.2 Gen1; 1 x DP.
• Interne I/O: 1 x RS-232/422/485; 2 x USB 3.2 Gen1; 2 x USB 2.0; 1 x vertikales USB 2.0; 1 x Front-Audio-Header.
• SATA / Storage: 4 x SATA 3.0 mit RAID 0/1/5/10 Unterstützung; 2 x M.2 M-Key 2280 für NVMe/Storage-Erweiterung.
• DIO / SMBus: 16-bit DIO; 1 x SMBus.
• Sicherheit: TPM 2.0 unterstützt.
• Strom & Formfaktor: ATX-Formfaktor.
• Umgebung: Betriebstemperatur 0 bis 60°C.
• Mechanik / Abmessungen: 305 x 244 mm; PCB / Top- / Bottom-Seitenhöhen: laut Herstellerangabe.

Lieferumfang

• ERX610-C741 Mainboard (770-ERX6101-000G)
• 2 x M.2 Schrauben (A32-112016-041G)
• 2 x M.2 Abstandshalter (A33-725019-090G)
• 1 x I/O-Blende (A49-ERX610-000G)
• 1 x SATA Datenkabel (500 mm) (332-553001-005G)
• 1 x Kühlerhalter (A51-099027-000G)

Herkunftsland / Optionen

• Herkunftsland: Taiwan.
• Option (Beispiel): CPU-Kühler A71-101164-000G für LGA 4677 (118 x 82 x 106 mm).
