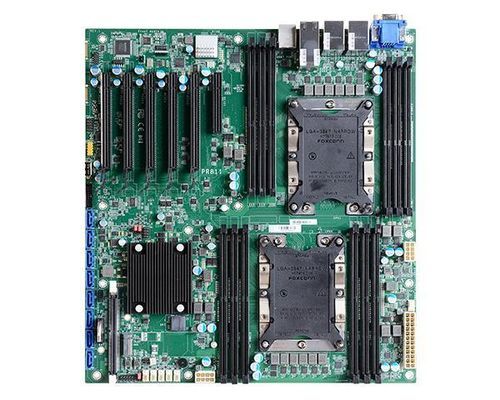

EATX-Mainboard PR811-C622

Intel® XeonIntel® C622DDR4-RDIMM

Übersicht

Das PR811-C622 ist ein EATX-Server-Mainboard, entwickelt für Edge- und Industrie-Serveranwendungen. Es unterstützt Intel® Xeon® Scalable Prozessoren der 1. und 2. Generation (LGA 3647) und bis zu 768 GB DDR4 auf 12 ECC RDIMM-Sockeln. Zielanwendungen sind Hochleistungs-Rechenaufgaben, Multi‑GPU-Setups und erweiterungsintensive Konfigurationen mit umfangreichem I/O und Enterprise‑Storage‑Funktionen.

Hauptmerkmale

• EATX-Gehäuseform (305 mm x 330 mm)
• Unterstützt Intel® Xeon® Scalable 1. & 2. Generation (LGA 3647), CPUs bis 165W TDP
• 12 × 288‑Pin ECC RDIMM‑Sockets — bis zu 768 GB DDR4 (2133/2400/2666/2933 MHz)
• Schnelles Networking: 2 × 10GbE Intel® + 2 × GbE Intel®
• Erweiterung: bis zu 5 × PCIe x16 (Gen3), 1 × PCIe x8 (Gen3, open edge), 1 × M.2 2280 M‑Key (PCIe Gen3 x4 NVMe/SATA)
• Speicher: 8 × SATA 3.0 (6 Gb/s) mit RAID 0/1/5/10 Support
• Optionales Display: VGA (bis 1920×1200 @60Hz)
• BMC‑Modulslot kompatibel mit SEM2500/SEM2510; IPMI 2.0 auf entsprechenden SKUs
• Sicherheit: TPM 2.0 Unterstützung
• BIOS: Insyde; Zertifizierungen: CE, FCC, RoHS, UKCA

Technische Spezifikationen

• Modell: PR811-C622
• Chipset: Intel® C622
• Prozessorsupport: Intel® Xeon® Scalable 1. & 2. Gen (LGA 3647); Beispiel‑CPUs laut Anbieter (TDP variiert je SKU)
• Speicher: 12 × 288‑Pin ECC RDIMM, bis zu 768 GB DDR4 (2133/2400/2666/2933 MHz)
• Grafik/Display: 1 × VGA (optional), bis 1920×1200 @60Hz
• Erweiterungssteckplätze: 5 × PCIe x16 (Gen3), 1 × PCIe x8 (Gen3, open edge), 1 × M.2 2280 M‑Key (PCIe Gen3 x4 NVMe/SATA), 1 × BMC‑Modulslot (SEM2500/SEM2510)
• Ethernet/Netzwerk: 2 × Intel® I210AT (1GbE), 1 × Intel® x557-AT2 (10GbE); Rear I/O typ.: 2 × GbE (RJ‑45), 2 × 10GbE
• Rear I/O (repr.): IPMI 2.0 (bei bestimmten SKUs), 1 × RS‑232 (DB‑9), 4 × USB 3.2 Gen1, optionaler USB 2.0 Stack, 1 × VGA (opt.)
• Internal I/O: 1 × RS‑232, 2 × USB 3.2 Gen1, 2 × USB 2.0, 1 × USB 2.0 vert. Typ A
• Audio: ALC887 Codec
• Speicher: 8 × SATA 3 (6 Gb/s); RAID 0/1/5/10 unterstützt
• SMBus: 1 × SMBus; Watchdog: Systemreset programmierbar 1–255 s
• Sicherheit: TPM 2.0
• Stromanschlüsse: 8‑Pin ATX 12V, 24‑Pin ATX
• RTC Batterie: CR2032
• Betriebssysteme: Windows 10 IoT Enterprise LTSB RS5 (64‑bit), Windows Server 2016/2019, Linux
• Umgebung: Betrieb 0–40°C; Lagerung −40–85°C; Luftfeuchte 5–90% RH
• Abmessungen: 305 mm × 330 mm (EATX)
• Herkunftsland: Taiwan

Zertifizierungen & Compliance

• Zertifizierungen: CE, FCC, RoHS, UKCA
• Optionale Module und SKUs können Funktionen verändern (BMC/IPMI, VGA)
