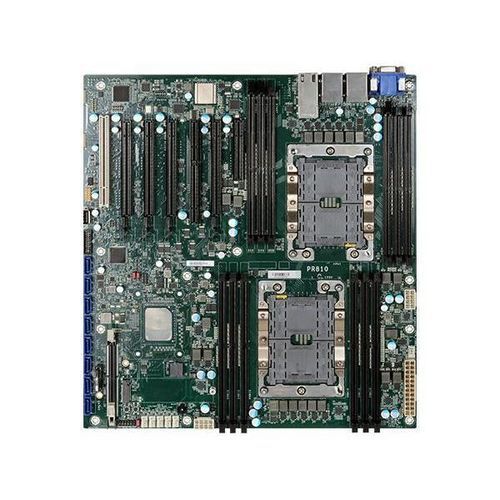

EATX-Mainboard PR810-C622

Intel® XeonIntel® C622DDR4 SDRAM

Übersicht
Das PR810-C622 ist ein EATX-Server-Motherboard von DFI, entwickelt für Edge-Server- und Industrieanwendungen. Es unterstützt Intel® Xeon® Scalable Prozessoren der 1. und 2. Generation (LGA 3647), bietet hohe Speicherkapazität und zahlreiche Erweiterungsoptionen für leistungsstarke I/O- und Speicherlösungen.

Hauptmerkmale

• Formfaktor: EATX (305 mm x 330 mm)
• Prozessorsupport: 1./2. Gen Intel® Xeon® Scalable (LGA 3647), bis zu 165W TDP
• Chipset: Intel® C622
• Speicher: 12 x 288-Pin ECC RDIMM Slots, bis zu 768 GB; DDR4 bis 2933 MHz; Unterstützung für Intel DC Persistent Memory
• Erweiterung: 4 x PCIe x16 (Gen3), 1 x PCIe x8 (Gen3, open edge), 1 x PCI, 1 x M.2 M-key 2280 (PCIe Gen3 x4 NVMe/SATA), BMC-Modulslot (SEM2500/2510), 1 x proprietärer 100GbE-Erweiterungsplatz
• Speicher & RAID: 8 x SATA III (6 Gb/s) mit RAID 0/1/5/10
• Netzwerk: 2 x Intel® 10GbE (x557-AT2), 2 x Intel® GbE (I210AT); Rear I/O: 2 x GbE (RJ-45) und 2 x 10GbE
• Rear & interne I/O: RS-232 (DB-9) hinten und intern, 4 x USB 3.1 Gen1 hinten, mehrere USB-Header, optional VGA, optionaler IPMI-Share mit i210AT
• Sicherheit & Management: Optionales TPM 2.0, BMC-Slot für Remote-Management
• Stromversorgung: Standard-ATX-Anschlüsse (8-pol ATX 12V, 24-pol ATX); detaillierter Verbrauch pro Rail im Datenblatt
• Betriebssysteme: Windows 10 IoT Enterprise LTSC RS5 (64-Bit), Windows Server 2016/2019, Linux
• Umgebung: Betrieb 0 bis 40°C; Lagerung -40 bis 85°C; Luftfeuchte 5 bis 90% RH
• Zuverlässigkeit & Zertifizierungen: MTBF 450.938 Std. @ 25°C (Telcordia Issue 4); Zertifizierungen CE, FCC, RoHS, UKCA

Lieferumfang & Bestellungen

• Standardlieferumfang: 1 x PR810-C622 Mainboard, 1 x I/O-Blende, 1 x M.2 Schraube für 2280 (A32-112016-041G), 1 x CPU-Clip (348-436471-100G)
• Optional: SEM2500/2510 Module werden je nach bestellter P/N geliefert
• Herkunftsland: Taiwan
• Mehrere SKUs/Konfigurationen verfügbar (siehe Bestellinformationen für PR810-C622IR / IRV / IRI Varianten)

Technische Daten

• Model: PR810-C622 (EATX)
• Prozessorsockel: LGA 3647; unterstützt Intel® Xeon® Scalable Platinum/Gold/Silver/Bronze (1. & 2. Gen)
• Chipset: Intel® C622
• Speicher: 12 x 288-pin ECC RDIMM, bis zu 768 GB; DDR4 bis 2933 MHz; Intel DC Persistent Memory Unterstützung
• BIOS: Insyde
• Display: 1 x VGA optional
• Erweiterungsinterfaces: 4 x PCIe x16 (Gen3), 1 x PCIe x8 (Gen3, open edge), 1 x PCI, 1 x M.2 M-key 2280 (PCIe Gen3 x4 NVMe/SATA), 1 x BMC-Slot, 1 x 100GbE Erweiterungs-Slot
• SATA: 8 x SATA 3 (6 Gb/s) mit RAID 0/1/5/10
• Ethernet: 2 x Intel® I210AT (GbE), 1 x Intel® x557-AT2 (10GbE)
• USB: Rear 4 x USB 3.1 Gen1; interne Header: USB 2.0 (2x), USB 3.1 Gen1 Header (2x), 1 x USB 2.0 vertikal Type-A
• Seriell: Rear 1 x RS-232 (DB-9); intern 1 x RS-232
• Audio Codec: ALC887
• Watchdog: Software-programmierbarer System-Reset (1–255 s/min)
• Sicherheit: TPM 2.0 optional
• Stromanschlüsse: 8-pol ATX 12V, 24-pol ATX; Verbrauchsdaten im Datenblatt
• RTC Batterie: CR2032
• Unterstützte OS: Windows 10 IoT Enterprise LTSC RS5 (64-Bit), Windows Server 2016/2019, Linux
• Betriebstemperatur: 0 bis 40°C; Lagerung: -40 bis 85°C
• Luftfeuchte: Betrieb/Lagerung 5 bis 90% RH
• MTBF: 450.938 Std. @ 25°C; 305.034 Std. @ 40°C (Telcordia Issue 4)
• Abmessungen & PCB: EATX 305 mm x 330 mm; PCB-Dicke 1,8 mm; Oberseite Höhe 32 mm; Unterseite 4,0 mm
• Zertifizierungen: CE, FCC, RoHS, UKCA
