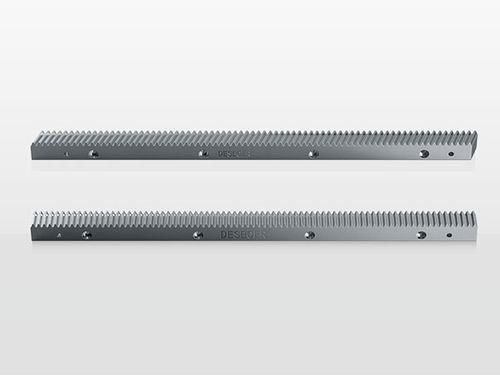

Rack für Ausrüstung PR series

Produktübersicht
DESBOER-Zahnstangen für das Fräsen, induktiv gehärtet mit schräger Verzahnung. Geeignet für spielfreie lineare Antriebe und Positionieranwendungen in Werkzeugmaschinen und Automationssystemen.

Allgemeine Informationen
Stahl Nr.: 1.0503 (C45)
Verfügbare Module: 1,5, 2, 3, 4, 5, 6, 8
Wärmebehandlung: Vergütet, Härte 24–27 HRC
Zahnform: Schrägverzahnung (Helical), Steigungswinkel (RH) 19°31'42"
Qualitätsklasse: 8s

Bedeutung des Codes
Die Spezifikationscodes geben Modul, Nennlänge und Konfiguration an. Referenzbilder und Katalogeinträge sind auf der Originalproduktseite verfügbar.

Technische Daten (Auswahl)
PR158R050C0 | 1.5 | 500 | 6.7 | 100 | 17 | 17 | 15.5 | 62.5 | 125 | 4 | 6 | 6 | 10 | 6 | 31.7 | 436.6 | 5.7 | 0.057
PR158R100C0 | 1.5 | 1000 | 6.7 | 200 | 17 | 17 | 15.5 | 62.5 | 125 | 8 | 6 | 6 | 10 | 6 | 31.7 | 936.6 | 5.7 | 0.066
PR028R050C0 | 2 | 500 | 8.5 | 75 | 24 | 24 | 22 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.057
PR028R100C0 | 2 | 1000 | 8.5 | 150 | 24 | 24 | 22 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.6 | 5.7 | 0.066
PR038R050C0 | 3 | 500 | 10.3 | 50 | 29 | 29 | 26 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430 | 7.7 | 0.066
PR038R100C0 | 3 | 1000 | 10.3 | 100 | 29 | 29 | 26 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930 | 7.7 | 0.072
PR048R050C0 | 4 | 506.67 | 13.8 | 38 | 39 | 39 | 35 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433 | 7.7 | 0.068
PR048R100C0 | 4 | 1000 | 13.8 | 75 | 39 | 39 | 35 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.4 | 7.7 | 0.078
PR058R050C0 | 5 | 500 | 17.4 | 30 | 49 | 39 | 34 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425 | 11.7 | 0.068
PR058R100C0 | 5 | 1000 | 17.4 | 60 | 49 | 39 | 34 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925 | 11.7 | 0.078
PR068R050C0 | 6 | 500 | 20.9 | 25 | 59 | 49 | 43 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425 | 15.7 | 0.068
PR068R100C0 | 6 | 1000 | 20.9 | 50 | 59 | 49 | 43 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925 | 15.7 | 0.078
PR088R050C0 | 8 | 480 | 28 | 18 | 79 | 79 | 71 | 60 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240 | 19.7 | 0.073
PR088R100C0 | 8 | 960 | 28 | 36 | 79 | 79 | 71 | 60 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720 | 19.7 | 0.085

Montage

• Schritt 1. Entsprechend der auf dem Tisch vorbereiteten Schraubenlöcher die Zahnstange mit Befestigungsschrauben mit dem vorgegebenen Vorspannmoment anziehen.
• Schritt 2. Zahnstange mit Gegenklammer montieren, um die Verlängerung zu unterstützen. Nach Ausrichtung die Zahnstange mit den Befestigungsschrauben sichern.
• Schritt 3. Nach der Montage Parallelität der Zahnstange und Zahnüberhöhung mit einer Messuhr prüfen.
• Schritt 4. Nach der Prüfung das Führungsstiftloch nachreiben und den Führungsstift zur Fixierung einsetzen.

Zu beachtende Punkte
Zur Sicherung der Lebensdauer sind während Montage und Betrieb ausreichende Schmierung, Korrosionsschutz und regelmäßige Wartung erforderlich. Langfristige Überlastung vermeiden, da sie zu Schäden führen kann.

Fehlerbehebung (Störungen und Gegenmaßnahmen)
Fehlerbild | Mögliche Ursache | Gegenmaßnahme
Lärm nimmt zu | Zahnradantrieb beschädigt | Zahnradübertragung prüfen
Falsche Montage von Zahnstange und Ritzel | Montage gemäß Anleitung überprüfen
Schmierung ausgefallen | Schmiersystem prüfen und Schmiermittel nachfüllen/wechseln
Anstieg der Betriebstemperatur | Unpassende Konstruktion oder Wärmeabfuhr | Konstruktionsparameter prüfen; bei Bedarf Kühlung/Heat-Sink ergänzen
Ölleckage | Zu viel Schmierstoff | Überschüssiges Öl entfernen und Schmierfrequenz/-menge anpassen
Reibungsrisse auf Zahnfläche | Schlechte Schmierung | Schmierung korrigieren; automatisches Schmiersystem empfehlen
Fretting/pitting auf Zahnfläche | Schlechte Schmierung oder Umweltverschmutzung | Schmierung sicherstellen, Umgebung sauber halten; Kontamination vermeiden
Schlechter Parallelismus/Perpendicularität | Montageposition nicht korrekt | Einbaulage und Ausrichtung von Zahnstange und Ritzel prüfen und korrigieren
Überlastung oder Kollision | Überlast oder Fremdkörper im Arbeitsbereich | Konstruktive Lasten prüfen; Not-Halt und sichere Betriebsverfahren sicherstellen

Eigenschaften / Technische Spezifikationen

• Material: Stahl Nr. 1.0503 (C45)
• Verfügbare Module: 1,5, 2, 3, 4, 5, 6, 8
• Wärmebehandlung: Vergütet, Härte 24–27 HRC
• Zahnform: Schrägverzahnung, Steigungswinkel (RH) 19°31'42"
• Qualitätsklasse: 8s
• Mehrere Standardcodes und Abmessungsvarianten für unterschiedliche Modul-/Längen-Kombinationen (siehe technische Tabelle)
• Montage: Verschraubung, Gegenklammer für Verlängerung, Messuhr‑Prüfung, Führungsstiftfixierung
