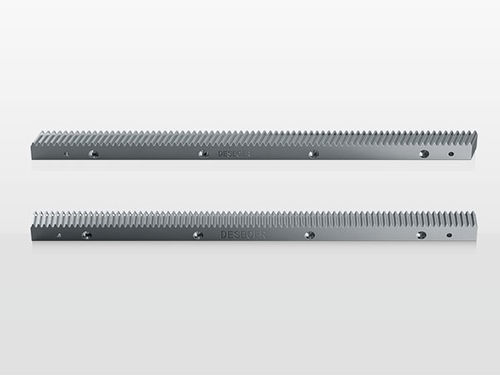

Helikoidalverzahnungs-Zahnstange PR series

schrägverzahntKohlenstoffstahlgehärtet

Produktübersicht
Material: Stahl Nr. 1.0503 (C45)
Verfügbare Module: 1,5, 2, 3, 4, 5, 6, 8
Wärmebehandlung: Hochfrequenzhärtung, Härte 50–55 HRC
Zahnform: Schrägverzahnte Zähne (RH) 19°31′42″
Qualitätsklasse: 6s

Code-Bedeutung
Bezug auf den Katalog und die Spezifikationscodes des Herstellers zur Auswahl von Modellvarianten, Längen und Montageabmessungen.

Technische Spezifikationen (Tabelle)
Specification Code | Module | L | L3 | Number of Teeth | B | H2 | H1 | A | L2 | Number of Holes | H | D1 | D2 | T | A1 | L1 | D3 | Cumulative Pitch Error
PR156R050C0 | 1.5 | 500 | 6.7 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.029
PR156R100C0 | 1.5 | 1000 | 6.7 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.6 | 5.7 | 0.033
PR026R050C0 | 2 | 500 | 8.5 | 75 | 24 | 24 | 22 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.029
PR026R100C0 | 2 | 1000 | 8.5 | 150 | 24 | 24 | 22 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.6 | 5.7 | 0.034
PR036R050C0 | 3 | 500 | 10.3 | 50 | 29 | 29 | 26 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430 | 7.7 | 0.032
PR036R100C0 | 3 | 1000 | 10.3 | 100 | 29 | 29 | 26 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930 | 7.7 | 0.037
PR046R050C0 | 4 | 506.67 | 13.8 | 38 | 39 | 39 | 35 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433 | 7.7 | 0.034
PR046R100C0 | 4 | 1000 | 13.8 | 75 | 39 | 39 | 35 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.4 | 7.7 | 0.04
PR056R050C0 | 5 | 500 | 17.4 | 30 | 49 | 39 | 34 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425 | 11.7 | 0.034
PR056R100C0 | 5 | 1000 | 17.4 | 60 | 49 | 39 | 34 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925 | 11.7 | 0.04
PR066R050C0 | 6 | 500 | 20.9 | 25 | 59 | 49 | 43 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425 | 15.7 | 0.034
PR066R100C0 | 6 | 1000 | 20.9 | 50 | 59 | 49 | 43 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925 | 15.7 | 0.04
PR086R050C0 | 8 | 480 | 28 | 18 | 79 | 79 | 71 | 60 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240 | 19.7 | 0.037
PR086R100C0 | 8 | 960 | 28 | 36 | 79 | 79 | 71 | 60 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720 | 19.7 | 0.043

Montageanleitung
Schritt 1: Die Zahnstange an den vorgebohrten Bolzenlöchern der Montageplatte ausrichten und die Befestigungsschrauben mit der vorgegebenen Vorspannkraft anziehen.
Schritt 2: Eine umgekehrte Klammer zur Unterstützung der Montage von Zahnstangenverlängerungen verwenden; nach Positionierung Befestigungsschrauben anziehen.
Schritt 3: Nach der Montage Parallelität der Zahnstange und Zahnwelligkeit mit Messuhr prüfen.
Schritt 4: Nach Prüfung das Passstiftloch nachreiben und den Passstift einsetzen, um die Zahnstange zu fixieren.

Wichtige Hinweise
- Für lange Lebensdauer ausreichende Schmierung, Korrosionsschutz und regelmäßige Wartung sicherstellen.
- Länger andauernde Überlastungen vermeiden, um Schäden zu verhindern.
- Bei Problemen während des Betriebs die Fehlerbehebung und Montageanweisungen prüfen.

Fehlerbehebung (Fehlerbild | mögliche Ursache | Korrekturmaßnahmen)
Zunehmendes Geräusch | Antrieb beschädigt | Getriebetrieb prüfen
Falsche Montage von Zahnstange und Ritzel | - | Montage prüfen und Position korrigieren
Schmierstoffausfall | - | Schmierungssystem prüfen und nachfüllen
Anstieg der Betriebstemperatur | Ungeeignete Konstruktionsparameter | Konstruktion und Betriebsbedingungen prüfen
Getriebe überhitzt | - | Antrieb prüfen, bei Bedarf Wärmeableitung ergänzen
Zu hohe Umgebungstemperatur | - | Kühlung und Belüftung verbessern
Ölleckage | Übermäßige Schmierung | Überschüssiges Öl entfernen, Schmierfrequenz und -menge anpassen
Leck | - | Getriebe und Abdichtung prüfen
Reibungsrisse auf Zahnfläche | Unzureichende Schmierung | Schmierung korrekt herstellen; ggf. automatisch schmieren lassen
Ungünstige Umgebung | - | Arbeitsumgebung sauber und trocken halten; Schutz gegen Verunreinigungen
Falsches Schmieröl | Ungeeignetes Öl verwendet | Spezifiziertes Schmieröl verwenden
Magnetischer Einfluss | - | Sicherstellen, dass Zahnrad und Zahnstange nicht magnetisch sind
Zahnbruch | Überlast | Konstruktionsparameter auf Belastung prüfen
Ausrüstungskollision | - | Fremdkörper entfernen, Notstopp prüfen, Bedienung nach Vorschrift
Fretting/Pitting auf Zahnfläche | - | Für korrekte Schmierung und Betriebsbedingungen sorgen
Schlechter Parallelismus oder Rechtwinkligkeit | - | Montagegenauigkeit der Zahnstange erneut prüfen
Übermäßiger Positionierfehler | Falsche Lage zwischen Ritzel und Zahnstange | Montage und Ausrichtung erneut bestätigen

Technische Eigenschaften / Spezifikationen

• Material: Stahl Nr. 1.0503 (C45)
• Verfügbare Module: 1,5, 2, 3, 4, 5, 6, 8
• Wärmebehandlung: Hochfrequenzhärtung, Härte 50–55 HRC
• Zahnform: Schrägverzahnte Zähne (RH) 19°31′42″
• Qualitätsklasse: 6s
• Umfangreiche Spezifikationscodes für verschiedene Längen (L), Zahnzahlen und Montageabmessungen (siehe Tabelle oben)
• Montage: Verschraubung, Verwendung einer umgekehrten Klammer für Verlängerungen, Messuhrkontrolle für Parallelität und Zahnwelligkeit, Passstift nach Einstellen aufreiben und einsetzen
• Wartung: Ausreichende Schmierung, Korrosionsschutz, Überlastung vermeiden, saubere und trockene Umgebung sicherstellen
