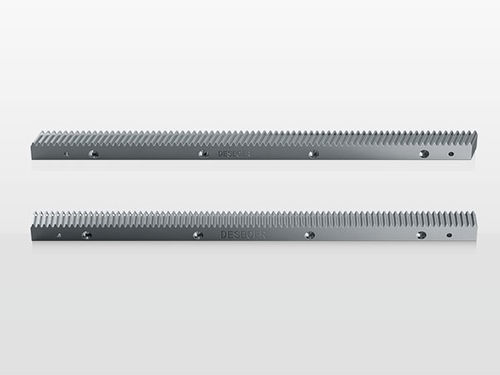

Helikoidalverzahnungs-Zahnstange PR series

schrägverzahntStahlaus gehärtetem Stahl

Produktname
DESBOER Zahnstangen für geschliffene Zahnoberfläche (Hohe Präzision / Schrägverzahnt)

Übersicht / Hauptmerkmale

• Stahl: 42CrMo
• Verfügbare Module: 1,5, 2, 3, 4, 5, 6, 8
• Härte nach induktionshärten: 50–55 HRC
• Schrägungswinkel: (RH) 19°31'42"
• Qualitätsgrad: 6s

Technische Spezifikationen der Zahnstange (Tabelle)
Spezifikationscode | Modul | L | L3 | Zähnezahl | B | H2 | H1 | A | L2 | Anzahl Bohrungen | H | D1 | D2 | T | A1 | L1 | D3 | Kumulativer Teilungsfehler
PR156R050M0 | 1.5 | 500 | 6.7 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.029
PR156R100M0 | 1.5 | 1000 | 6.7 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 8 | 31.7 | 936.6 | 5.7 | 0.033
PR026R050M0 | 2 | 500 | 8.5 | 75 | 24 | 24 | 22 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.029
PR026R100M0 | 2 | 1000 | 8.5 | 150 | 24 | 24 | 22 | 62.5 | 125 | 8 | 8 | 7 | 11 | 8 | 31.7 | 936.6 | 5.7 | 0.034
PR036R050M0 | 3 | 500 | 10.3 | 50 | 29 | 29 | 26 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430 | 7.7 | 0.032
PR036R100M0 | 3 | 1000 | 10.3 | 100 | 29 | 29 | 26 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930 | 7.7 | 0.037
PR046R050M0 | 4 | 506.67 | 13.8 | 38 | 39 | 39 | 35 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433 | 7.7 | 0.034
PR046R100M0 | 4 | 1000 | 13.8 | 75 | 39 | 39 | 35 | 62.5 | 125 | 8 | 12 | 10 | 15 | 12 | 33.3 | 933.4 | 7.7 | 0.04
PR056R050M0 | 5 | 500 | 17.4 | 30 | 49 | 39 | 34 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425 | 11.7 | 0.034
PR056R100M0 | 5 | 1000 | 17.4 | 60 | 49 | 39 | 34 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925 | 11.7 | 0.04
PR066R050M0 | 6 | 500 | 20.9 | 25 | 59 | 49 | 43 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425 | 15.7 | 0.034
PR066R100M0 | 6 | 1000 | 20.9 | 50 | 59 | 49 | 43 | 62.5 | 125 | 8 | 16 | 18 | 26 | 16 | 37.5 | 925 | 15.7 | 0.04
PR086R050M0 | 8 | 480 | 28 | 18 | 79 | 79 | 71 | 60 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240 | 19.7 | 0.037
PR086R100M0 | 8 | 960 | 28 | 36 | 79 | 79 | 71 | 60 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720 | 19.7 | 0.043

Installationsmethoden

• Schritt 1: Entsprechend den vorgebohrten Schraubenlöchern an der Tischplatte die Zahnstange mit Befestigungsschrauben auf das vorgegebene Vorspannmoment anziehen.
• Schritt 2: Eine Gegenhalterung verwenden, um die Installation von Zahnstangenverlängerungen zu unterstützen. Nach der Einstellung die Befestigungsschrauben anziehen.
• Schritt 3: Nach der Montage Parallelität der Zahnstange und Zahn-Laufabweichung mit einem Messuhr prüfen.
• Schritt 4: Nach dem Test das Passstiftloch ausreiben und den Passstift einsetzen, um die Zahnstange zu sichern.

Hinweise
Um die Lebensdauer der Zahnstange während Montage und Betrieb zu gewährleisten, ausreichende Schmierung und Korrosionsschutzwartung durchführen. Langfristige Überlastung vermeiden, da dies zu Schäden führen kann. Richtige Schmierintervalle und -mengen einhalten und eine saubere, trockene Betriebsumgebung erhalten, um vorzeitigen Verschleiß zu vermeiden.

Fehler, mögliche Ursachen und Korrekturmaßnahmen (Tabelle)
Fehlererscheinung | Mögliche Ursache | Korrekturmaßnahmen
Lärmanstieg | Beschädigung des Zahntriebs | Zahnübertragung prüfen
Lärmanstieg | Falsche Montage von Zahnstange und Ritzel | Installationsschritte und Ausrichtung prüfen
Lärmanstieg | Schmierungsfehler | Schmierungssystem prüfen und instandsetzen
Anstieg der Betriebstemperatur | Unvernünftige Auslegung | Konstruktionsparameter prüfen
Anstieg der Betriebstemperatur | Zahntrieb überhitzt | Übertragung prüfen, ggf. Kühlung ergänzen
Anstieg der Betriebstemperatur | Zu hohe Umgebungstemperatur | Ausreichende Kühlung bereitstellen
Ölleckage | Übermäßige Schmiermenge | Überschüssiges Öl entfernen und Schmierfrequenz/-menge korrigieren
Ölleckage | Leckage | Übertragung und Schmierungssystem prüfen
Reibungsrisse auf Zahnoberfläche | Schlechte Schmierung | Schmierfrequenz/-menge korrigieren; automatische Schmierung empfohlen
Reibungsrisse auf Zahnoberfläche | Schlechte Umgebung | Betriebsumgebung sauber und trocken halten; Kontamination vermeiden
Reibungsrisse auf Zahnoberfläche | Falsches Schmieröl | Geeignetes Schmieröl verwenden
Reibungsrisse auf Zahnoberfläche | Magnetischer Einfluss | Sicherstellen, dass Zahnrad und Zahnstange nicht magnetisch sind
Zahnbruch | Überlast | Konstruktionsparameter überprüfen
Zahnbruch | Kollision der Anlage | Fremdkörper entfernen; Not-Aus prüfen; Betriebsvorschriften beachten
Zahnbruch | Lochfraß (Pitting) auf Zahnoberfläche | Gute Schmierung beibehalten
Zahnbruch | Schlechte Schmierung | Schmierung sicherstellen
Zahnbruch | Schlechter Parallelismus oder Rechtwinkligkeit | Montagegenauigkeit der Zahnstange bestätigen
Zahnbruch | Übermäßiger Positionierungsfehler / Falsche Position zwischen Ritzel und Zahnstange | Positioniergenauigkeit und Ausrichtung erneut prüfen

Merkmale / technische Daten

• Material: Stahl 42CrMo
• Härte nach Abschreckung: 50–55 HRC
• Verfügbare Module: 1,5, 2, 3, 4, 5, 6, 8
• Schräge Verzahnung: Rechtsneigung, Winkel 19°31'42"
• Qualitätsstufe: 6s
• Detaillierte Maß-/Spezifikationstabelle für die Codes PR156R050M0 bis PR086R100M0 (enthält L, L3, Zähnezahl, B, H2, H1, A, L2, Lochanzahl, H, D1, D2, T, A1, L1, D3, kumulativer Teilungsfehler)
