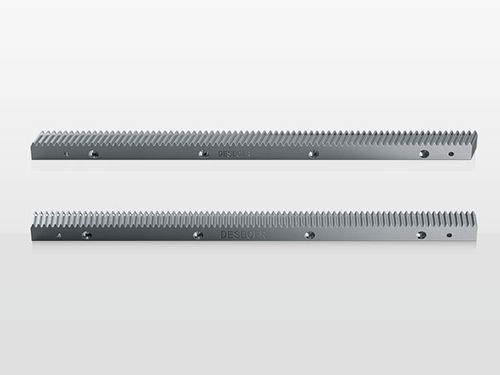

Gerade verzahnte Zahnstange PR series

KohlenstoffstahlStahlaus gehärtetem Stahl

Überblick
DESBOER geschliffene Zahnstangen mit geraden Zähnen bieten hochpräzise lineare Bewegung für industrielle Getriebe‑ und Antriebsanwendungen. Material: Stahl Nr. 1.0503 (C45). Verfügbare Module: 1,5; 2; 3; 4; 5; 6; 8. HF‑Vergütung erzeugt eine Härte von 50–55 HRC. Geliefert nach Qualitätsstufe 6s. Auf der Produktseite finden Sie Spezifikationscodes und vollständige Maßtabellen zur Auswahl.

Bedeutung der Codes
Die Codes kennzeichnen Serie, Modul und Längenvarianten (siehe Produktdokumentation für die vollständige Aufschlüsselung). Beispielcodes: PR156S050M0, PR026S050M0, PR036S050M0 … PR086S100M0, entsprechend den Maßtabellen und Bohrbildern im Katalog.

Technische Daten (Getriebe)
Die Produktseite enthält technische Tabellen mit Maßdaten für jeden Code: Länge (L), Zähnezahl, Querschnittsmaße (B, H1, H2), Bohrbild und kumulativer Teilungsfehler. Verwenden Sie diese Tabellen, um die Zahnstangen‑Geometrie an Ritzel und Maschinenbefestigung anzupassen.

Montagehinweise

• Schritt 1. Zahnstange mit den vorgebohrten Befestigungsbohrungen auf der Montageplatte ausrichten und Befestigungsschrauben mit der vorgegebenen Vorspannung anziehen.
• Schritt 2. Eine Gegenklemme oder Ausrichtvorrichtung zum Einbau von Zahnsegmentverlängerungen verwenden; Position einstellen und die Schrauben mit dem Enddrehmoment anziehen.
• Schritt 3. Nach der Montage Parallelität und Zahnflankenspiel mit einer Messuhr prüfen; die Ausrichtung über die gesamte Länge verifizieren.
• Schritt 4. Führungsbohrungen ausreiben und Passstifte einsetzen, falls erforderlich, um die Position zu sichern und axiales Verschieben zu verhindern.

Wichtige Hinweise

• Sorgen Sie für geeignete Schmierung und Korrosionsschutz bei Montage und Betrieb.
• Vermeiden Sie dauerhafte Überlasten, die Zahnschäden oder vorzeitigen Verschleiß verursachen können.
• Regelmäßige Wartung durchführen: Schmierung, Reinigung und Korrosionsschutz zur Verlängerung der Lebensdauer.
• Schützen Sie die Zahnstange vor aggressiven Verunreinigungen und halten Sie die Betriebsumgebung sauber und trocken.

Fehlerdiagnose (Symptom → mögliche Ursache → Abhilfemaßnahme)

• Zunehmender Geräuschpegel → Beschädigte Antriebszahnräder → Antriebsübertragung prüfen und beschädigte Teile ersetzen.
• Falsche Zahnstangen‑Ritzel‑Montage → Falsche Positionierung → Montageschritte prüfen und Zahnstange/Ritzel neu positionieren.
• Schlechte Schmierung → Schmierfehler oder falsches Öl → Schmierstoffsystem prüfen und empfohlenen Schmierstoff verwenden; Dosierung anpassen.
• Überhitzung → Unzureichende Auslegung oder Kühlung → Auslegungsparameter prüfen, Kühlung verbessern oder Wärmeableitung hinzufügen.
• Ölleck → Zu viel Schmierstoff oder Dichtungsschaden → Überschüssiges Öl entfernen; Dichtungen prüfen und Schmierintervall korrigieren.
• Risse/Lochfraß an Zahnflächen → Unzureichende Schmierung oder Verschmutzung → Schmierung verbessern (automatisches System empfohlen) und Umgebung schützen.
• Zahnbruch → Überlast oder Kollision → Auslegungsmomente prüfen, auf äußere Einflüsse untersuchen und Notstops kontrollieren.
• Ungenauigkeit (Parallelität/Rechtwinkligkeit) → Falsche Montage → Montagebezüge prüfen und einstellen.

Standard‑Spezifikationen (Tabelle)
Spezifikationscode | Modul | L (mm) | Zähnezahl | B | H2 | H1 | A | L2 | Anzahl Bohrungen | H | D1 | D2 | T | A1 | L1 | D3 | Kumulativer Teilungsfehler
PR156S050M0 | 1.5 | 499.51 | 106 | 17 | 17 | 15.5 | 62.44 | 124.88 | 4 | 8 | 6 | 9.5 | 7 | 29 | 441.5 | 5.7 | 0.029
PR156S100M0 | 1.5 | 999.03 | 212 | 17 | 17 | 15.5 | 62.44 | 124.88 | 4 | 8 | 6 | 9.5 | 7 | 29 | 941 | 5.7 | 0.033
PR026S050M0 | 2 | 502.65 | 80 | 24 | 24 | 22 | 62.83 | 125.66 | 4 | 8 | 7 | 11 | 7 | 31.3 | 440.1 | 5.7 | 0.029
PR026S100M0 | 2 | 1005.31 | 160 | 24 | 24 | 22 | 62.83 | 125.66 | 4 | 8 | 7 | 11 | 7 | 31.3 | 942.7 | 5.7 | 0.034
PR036S050M0 | 3 | 508.94 | 54 | 29 | 29 | 26 | 63.62 | 127.23 | 4 | 9 | 10 | 15 | 9 | 34.4 | 440.1 | 7.7 | 0.032
PR036S100M0 | 3 | 1017.88 | 108 | 29 | 29 | 26 | 63.62 | 127.23 | 4 | 9 | 10 | 15 | 9 | 34.4 | 949.1 | 7.7 | 0.037
PR046S050M0 | 4 | 502.65 | 40 | 39 | 39 | 35 | 62.83 | 125.66 | 4 | 12 | 10 | 15 | 9 | 37.5 | 427.7 | 7.7 | 0.034
PR046S100M0 | 4 | 1005.31 | 80 | 39 | 39 | 35 | 62.83 | 125.66 | 4 | 12 | 10 | 15 | 9 | 37.5 | 930.3 | 7.7 | 0.04
PR056S050M0 | 5 | 502.65 | 32 | 49 | 39 | 34 | 62.83 | 125.66 | 4 | 12 | 14 | 20 | 13 | 30.1 | 442.4 | 11.7 | 0.034
PR056S100M0 | 5 | 1005.31 | 64 | 49 | 39 | 34 | 62.83 | 125.66 | 8 | 12 | 14 | 20 | 13 | 30.1 | 945 | 11.7 | 0.04
PR066S050M0 | 6 | 508.94 | 27 | 59 | 49 | 43 | 63.62 | 127.23 | 4 | 16 | 18 | 26 | 17 | 31.4 | 446.1 | 15.7 | 0.034
PR066S100M0 | 6 | 1017.88 | 54 | 59 | 49 | 43 | 63.62 | 127.23 | 8 | 16 | 18 | 26 | 17 | 31.4 | 955 | 15.7 | 0.04
PR086S050M0 | 8 | 502.65 | 20 | 79 | 79 | 71 | 62.83 | 125.66 | 4 | 25 | 22 | 33 | 21 | 26.6 | 449.5 | 19.7 | 0.037
PR086S100M0 | 8 | 1005.31 | 40 | 79 | 79 | 71 | 62.83 | 125.66 | 8 | 25 | 22 | 33 | 21 | 26.6 | 952 | 19.7 | 0.043

Merkmale / technische Spezifikationen

• Material: Stahl Nr. 1.0503 (C45).
• Verfügbare Module: 1,5; 2; 3; 4; 5; 6; 8.
• Härte nach HF‑Vergütung: 50–55 HRC.
• Schrägungswinkel: 0° (gerade Zähne).
• Qualitätsstufe: 6s (hohe Präzision).
• Mehrere Spezifikationscodes verfügbar (siehe Produktdokumentation für vollständige Maßtabellen).
