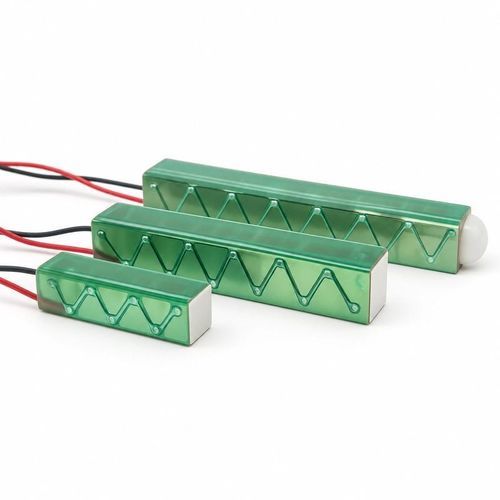

Linearer Piezoaktor BBPXMS-PL

100 V101 V...300 Vfür Industrieanwendungen

Produktübersicht
Der BBPXMS-PL besteht aus axial gestapelten mehrlagigen Keramikchips, die mit Epoxid vergossen sind, um axiale Mikrobewegungen zu erzeugen. Typische Konfigurationen bieten unterschiedliche Auslenkungen, Frequenzen und Kräfte für Präzisionspositionierung in industriellen Anwendungen.

Konstruktion und Optionen

• Keramische Seitenisolation und Kapton®-Bandwicklung; Standardleitungen ca. 75 mm Länge.
• Keramische Endkappen in flacher oder halbkugelförmiger Ausführung erhältlich.
• Abmessungen, Ansteuerspannung und Oberflächenbeschichtung sind anpassbar.

Verfügbare Spezifikationen
Ansteuerspannung: 75 V
Ansteuerspannung | Abmessungen — Länge × Breite × Höhe | Kapazität ±15% | Frequenz | Nennverschiebung ±15% | Maximale erzeugte Kraft
75 V | 3.0 × 3.0 × 18.8 mm | 2.25 µF | 65 kHz | 18.0 µm | 360 N
75 V | 3.0 × 3.0 × 31.0 mm | 3.75 µF | 40 kHz | 30.0 µm | 360 N
75 V | 5.0 × 5.0 × 10.5 mm | 4.2 µF | 115 kHz | 11.2 µm | 1000 N
75 V | 5.0 × 5.0 × 18.0 mm | 7.3 µF | 65 kHz | 19.6 µm | 1000 N
75 V | 5.0 × 5.0 × 23.0 mm | 9.4 µF | 55 kHz | 25.2 µm | 1000 N
75 V | 5.0 × 5.0 × 39.8 mm | 16.5 µF | 30 kHz | 44.8 µm | 1000 N
75 V | 3.0 × 3.0 × 32.2 mm | 3.75 µF | 40 kHz | 30.0 µm | 360 N
75 V | 5.0 × 5.0 × 12.6 mm | 4.2 µF | 115 kHz | 11.2 µm | 1000 N
75 V | 5.0 × 5.0 × 20.1 mm | 7.3 µF | 65 kHz | 19.6 µm | 1000 N
75 V | 5.0 × 5.0 × 25.1 mm | 9.4 µF | 55 kHz | 25.2 µm | 1000 N
75 V | 5.0 × 5.0 × 41.9 mm | 16.5 µF | 30 kHz | 44.8 µm | 1000 N

Ansteuerspannung: 100 V
Ansteuerspannung | Abmessungen — Länge × Breite × Höhe | Kapazität ±15% | Frequenz | Nennverschiebung ±15% | Maximale erzeugte Kraft
100 V | 2.0 × 2.0 × 10.9 mm | 240 nF | 115 kHz | 9.5 µm | 160 N
100 V | 3.0 × 3.0 × 10.9 mm | 620 nF | 115 kHz | 10.5 µm | 360 N
100 V | 3.0 × 3.0 × 20.9 mm | 1.25 µF | 60 kHz | 21.0 µm | 360 N
100 V | 3.0 × 3.0 × 31.0 mm | 1.85 µF | 40 kHz | 31.5 µm | 360 N
100 V | 2.0 × 2.0 × 11.5 mm | 240 nF | 115 kHz | 9.5 µm | 160 N
100 V | 3.0 × 3.0 × 12.0 mm | 620 nF | 115 kHz | 10.5 µm | 360 N
100 V | 3.0 × 3.0 × 22.1 mm | 1250 nF | 60 kHz | 21.0 µm | 360 N
100 V | 3.0 × 3.0 × 32.2 mm | 1850 nF | 40 kHz | 31.5 µm | 360 N

Ansteuerspannung: 120 V
Ansteuerspannung | Abmessungen — Länge × Breite × Höhe | Kapazität ±15% | Frequenz | Nennverschiebung ±15% | Maximale erzeugte Kraft
120 V | 7.0 × 7.0 × 36.0 mm | 7.2 µF | 35 kHz | 38.0 µm | 1960 N

Ansteuerspannung: 150 V
Ansteuerspannung | Abmessungen — Länge × Breite × Höhe | Kapazität ±15% | Frequenz | Nennverschiebung ±15% | Maximale erzeugte Kraft
150 V | 2.0 × 2.0 × 10.9 mm | 110 nF | 115 kHz | 9.5 µm | 160 N
150 V | 2.5 × 2.5 × 5.0 mm | 100 nF | 250 kHz | 5.2 µm | 250 N
150 V | 2.5 × 2.5 × 10.0 mm | 175 nF | 130 kHz | 9.2 µm | 250 N
150 V | 2.5 × 2.5 × 19.4 mm | 360 nF | 68 kHz | 19.0 µm | 250 N
150 V | 3.0 × 3.0 × 5.0 mm | 130 nF | 265 kHz | 4.8 µm | 360 N
150 V | 3.0 × 3.0 × 7.0 mm | 180 nF | 192 kHz | 6.8 µm | 360 N
150 V | 3.0 × 3.0 × 9.0 mm | 250 nF | 140 kHz | 9.5 µm | 360 N
150 V | 3.0 × 3.0 × 10.0 mm | 275 nF | 132 kHz | 11.0 µm | 360 N
150 V | 3.0 × 3.0 × 18.8 mm | 530 nF | 65 kHz | 19.8 µm | 360 N
150 V | 3.0 × 3.0 × 31.0 mm | 930 nF | 40 kHz | 33.0 µm | 360 N
150 V | 5.0 × 5.0 × 9.0 mm | 650 nF | 140 kHz | 9.5 µm | 1000 N
150 V | 5.0 × 5.0 × 10.0 mm | 800 nF | 126 kHz | 10.0 µm | 1000 N
150 V | 5.0 × 5.0 × 12.0 mm | 850 nF | 105 kHz | 12.0 µm | 1000 N
150 V | 5.0 × 5.0 × 18.0 mm | 1.5 µF | 70 kHz | 20.0 µm | 1000 N
150 V | 5.0 × 5.0 × 20.0 mm | 1.6 µF | 65 kHz | 21.0 µm | 1000 N
150 V | 5.0 × 5.0 × 36.0 mm | 3.0 µF | 34 kHz | 40.0 µm | 1000 N
150 V | 5.0 × 5.0 × 38.0 mm | 3.3 µF | 34 kHz | 40.0 µm | 1000 N
150 V | 5.0 × 5.0 × 40.0 mm | 3.2 µF | 32 kHz | 43.0 µm | 1000 N
150 V | 5.0 × 5.0 × 48.0 mm | 4.2 µF | 26 kHz | 50.0 µm | 1000 N
150 V | 5.0 × 5.0 × 50.0 mm | 4.1 µF | 25 kHz | 55.0 µm | 1000 N
150 V | 7.0 × 7.0 × 9.0 mm | 1.4 µF | 130 kHz | 8.5 µm | 1960 N
150 V | 7.0 × 7.0 × 18.0 mm | 2.9 µF | 70 kHz | 19.0 µm | 1960 N
150 V | 7.0 × 7.0 × 20.0 mm | 3.2 µF | 62 kHz | 21.0 µm | 1960 N
150 V | 7.0 × 7.0 × 30.0 mm | 4.6 µF | 42 kHz | 32.0 µm | 1960 N
150 V | 7.0 × 7.0 × 36.0 mm | 6.0 µF | 35 kHz | 38.0 µm | 1960 N
150 V | 7.0 × 7.0 × 45.0 mm | 7.2 µF | 27 kHz | 50.0 µm | 1960 N
150 V | 7.0 × 7.0 × 50.0 mm | 8.5 µF | 24 kHz | 55.0 µm | 1960 N
150 V | 7.0 × 7.0 × 90.0 mm | 15.5 µF | 14 kHz | 100.0 µm | 1960 N
150 V | 10.0 × 10.0 × 18.0 mm | 6.0 µF | 65 kHz | 20.0 µm | 4000 N
150 V | 10.0 × 10.0 × 36.0 mm | 13.0 µF | 34 kHz | 40.0 µm | 4000 N
150 V | 10.0 × 10.0 × 45.0 mm | 15.0 µF | 15 kHz | 50.0 µm | 4000 N

Anwendung und Auswahl

• Jede Zeile stellt eine Konfiguration dar. Wählen Sie Spannung, Verschiebung, Frequenz und Kraft gemeinsam aus.
• Die tatsächliche Verschiebung hängt von Ansteuerspannung, Last und Montage ab. Vermeiden Sie Stöße, Biegung und konzentrierte Belastungen während der Montage.
• Für Vakuum oder spezielle Umgebungen die Eignung von Leitungen, Verklebung und Verkapselung prüfen.
• Lasten entlang der Achse anwenden, exzentrische Lasten und Scherkräfte vermeiden. Passen Sie die Endkappe an die Kontaktanordnung an.

Technische Daten

• Modell: BBPXMS-PL (quadratischer mehrlagiger piezoelektrischer Stapelaktor)
• Verfügbare Ansteuerspannungen: 75 V, 100 V, 120 V, 150 V
• Beispiel-Abmessungsbereich: von 2.0 × 2.0 × ~5.0 mm bis 10.0 × 10.0 × 93.5 mm (verschiedene Konfigurationen aufgeführt)
• Kapazitätsbereich (Beispiele): ~100 nF bis ~16 µF je nach Konfiguration
• Frequenzbereich (Beispiele): ~14 kHz bis ~265 kHz je nach Konfiguration
• Nennverschiebungsbereich (Beispiele): ~4.8 µm bis 100.0 µm (±15%) je nach Konfiguration
• Maximale erzeugte Kraft: Konfigurationen von 160 N bis 4000 N (je nach Größe/Serie)
• Konstruktion: mehrlagige Keramikchips axial gestapelt, epoxidverklebt
• Isolation/Umwicklung: keramische Seitenisolation und Kapton®-Bandwicklung
• Endkappenoptionen: flach oder halbkugelig
• Standardleiterlänge: ca. 75 mm (Leiter, Beschichtungen, Abmessungen anpassbar)
