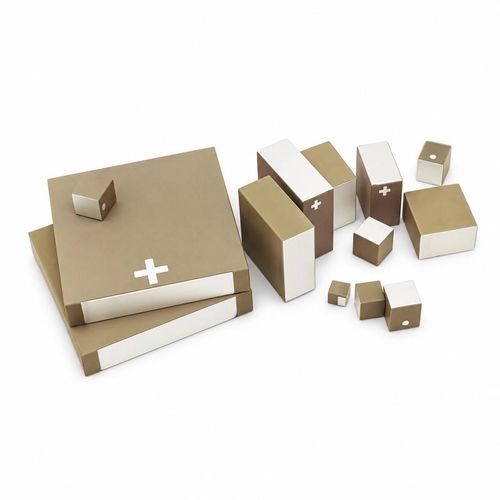

Linearer Piezoaktor BBPXST-PL

100 VMehrschichtKeramik

Produktübersicht
Der BBPXST-PL verwendet abwechselnde Keramikschichten und interne Elektroden, um bei Anlegen einer Ansteuerspannung eine axiale Mikroverstellung zu erzeugen.

Konstruktion und Optionen

• Seitenanschluss-Elektroden verbinden die internen Elektroden; die übrigen Seiten sind keramisch isoliert.
• Ein Kreuz an der Seite kennzeichnet die positive Polarität.
• Abmessungen und Ansteuerspannung können kundenspezifisch angepasst werden.

Verfügbare Spezifikationen
Ansteuerspannung: 45 V
Ansteuerspannung | Abmessungen — Länge × Breite × Höhe | Kapazität ±15% | Frequenz | Nennverschiebung ±15% | Maximal erzeugte Kraft
45 V | 2.0 × 2.0 × 2.0 mm | 215 nF | 540 kHz | 2.0 µm | 160 N

Ansteuerspannung: 75 V
Ansteuerspannung | Abmessungen — Länge × Breite × Höhe | Kapazität ±15% | Frequenz | Nennverschiebung ±15% | Maximal erzeugte Kraft
75 V | 0.9 × 0.9 × 0.8 mm | 9.0 nF | 1350 kHz | 0.7 µm | 32 N
75 V | 0.9 × 0.9 × 1.5 mm | 15.0 nF | 850 kHz | 1.1 µm | 32 N
75 V | 3.0 × 3.0 × 2.0 mm | 260 nF | 450 kHz | 2.0 µm | 360 N
75 V | 5.0 × 5.0 × 2.1 mm | 840 nF | 340 kHz | 2.3 µm | 1000 N
75 V | 5.0 × 5.0 × 2.4 mm | 950 nF | 315 kHz | 2.8 µm | 1000 N

Ansteuerspannung: 100 V
Ansteuerspannung | Abmessungen — Länge × Breite × Höhe | Kapazität ±15% | Frequenz | Nennverschiebung ±15% | Maximal erzeugte Kraft
100 V | 1.5 × 1.5 × 1.0 mm | 13.5 nF | 920 kHz | 1.0 µm | 90 N
100 V | 2.0 × 2.0 × 2.0 mm | 50 nF | 560 kHz | 2.0 µm | 160 N
100 V | 3.0 × 3.0 × 2.0 mm | 135 nF | 450 kHz | 2.2 µm | 360 N
100 V | 3.0 × 3.0 × 3.0 mm | 150 nF | 360 kHz | 3.3 µm | 360 N
100 V | 5.0 × 5.0 × 2.0 mm | 350 nF | 320 kHz | 2.2 µm | 1000 N
100 V | 5.0 × 5.0 × 2.7 mm | 480 nF | 290 kHz | 3.0 µm | 1000 N

Ansteuerspannung: 120 V
Ansteuerspannung | Abmessungen — Länge × Breite × Höhe | Kapazität ±15% | Frequenz | Nennverschiebung ±15% | Maximal erzeugte Kraft
120 V | 3.0 × 3.0 × 2.0 mm | 70 nF | 440 kHz | 2.2 µm | 360 N
120 V | 5.0 × 5.0 × 2.88 mm | 330 nF | 280 kHz | 3.2 µm | 1000 N

Ansteuerspannung: 150 V
Ansteuerspannung | Abmessungen — Länge × Breite × Höhe | Kapazität ±15% | Frequenz | Nennverschiebung ±15% | Maximal erzeugte Kraft
150 V | 2.0 × 2.0 × 2.0 mm | 22 nF | 560 kHz | 2.0 µm | 160 N
150 V | 2.0 × 3.0 × 2.0 mm | 40 nF | 540 kHz | 2.0 µm | 240 N
150 V | 2.5 × 2.5 × 2.3 mm | 45 nF | 470 kHz | 2.3 µm | 250 N
150 V | 3.0 × 3.0 × 2.0 mm | 60 nF | 450 kHz | 2.2 µm | 360 N
150 V | 3.0 × 3.0 × 3.0 mm | 90 nF | 355 kHz | 3.5 µm | 360 N
150 V | 5.0 × 5.0 × 2.0 mm | 225 nF | 310 kHz | 2.5 µm | 1000 N
150 V | 5.0 × 5.0 × 3.0 mm | 315 nF | 270 kHz | 3.6 µm | 1000 N
150 V | 7.0 × 7.0 × 2.0 mm | 390 nF | 225 kHz | 2.2 µm | 1960 N
150 V | 7.0 × 7.0 × 3.0 mm | 620 nF | 220 kHz | 3.4 µm | 1960 N
150 V | 10.0 × 10.0 × 2.0 mm | 800 nF | 165 kHz | 2.1 µm | 4000 N
150 V | 10.0 × 10.0 × 2.7 mm | 1000 nF | 150 kHz | 3.0 µm | 4000 N
150 V | 10.0 × 10.0 × 3.0 mm | 1.2 µF | 160 kHz | 3.5 µm | 4000 N
150 V | 14.0 × 14.0 × 2.7 mm | 2.2 µF | 120 kHz | 3.0 µm | 9600 N
150 V | 14.0 × 14.0 × 3.0 mm | 2.6 µF | 110 kHz | 3.5 µm | 9600 N

Anwendung und Auswahl

• Jede Zeile stellt eine Konfiguration dar. Wählen Sie Spannung, Verschiebung, Frequenz und Kraft zusammen aus.
• Die tatsächliche Verschiebung hängt von Ansteuerspannung, Last und Montage ab. Vermeiden Sie Stöße, Biegung und konzentrierte Belastungen während der Montage.
• Für Vakuum oder spezielle Umgebungen bestätigen Sie die Eignung von Leitungen, Klebung und Verguss.

Technische Daten

• Modell: BBPXST-PL
• Marke: Hurricane PZT
• Konstruktion: Mehrschichtkeramik mit alternierenden Keramikschichten und internen Elektroden; Seitenanschluss-Elektroden; keramische Isolierung an den übrigen Seiten; positive Polarität durch Kreuz markiert.
• Verfügbare Ansteuerspannungen (Beispiele): 45 V, 75 V, 100 V, 120 V, 150 V (mehrere Abmessungs-/Konfigurationsoptionen pro Spannung).
• Abmessungsbereich (Beispiele): von 0.9 × 0.9 × 0.8 mm bis 14.0 × 14.0 × 3.0 mm.
• Kapazitätsbereich (Beispiele): von ~9.0 nF bis mehrere µF (z. B. 2.6 µF).
• Frequenzbereich (Beispiele): ~150 kHz bis ~1350 kHz je nach Konfiguration.
• Nennverschiebungsbereich (Beispiele): ~0.7 µm bis ~3.6 µm (±15% wie angegeben).
• Bereich der maximal erzeugten Kraft (Beispiele): ~32 N bis ~9600 N abhängig von Größe und Spannung.
• Anpassung: Abmessungen und Ansteuerspannung können an die Anforderungen der Anwendung angepasst werden.
