Linearer Piezoaktor BBPXST-PH

101 V...300 VMehrschicht

Produktübersicht

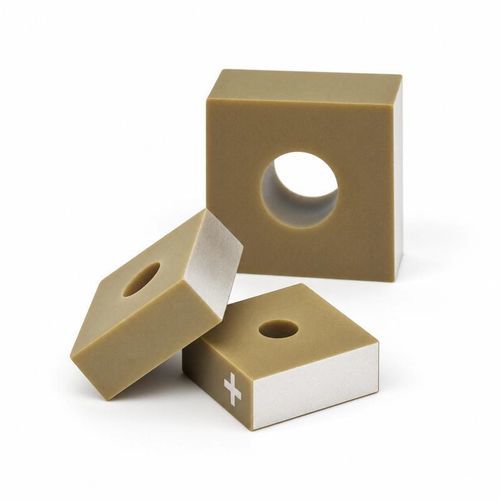

Der BBPXST-PH ist ein mehrlagiger piezoelektrischer Aktuator mit abwechselnden Keramikschichten und inneren Elektroden, der bei Anlegen einer Antriebsspannung axiale Mikrobewegungen erzeugt. Quadratisches Gehäuse mit zentraler Bohrung zur mechanischen Integration.

Aufbau und Optionen

• Seitliche Anschluss-Elektroden verbinden die inneren Elektroden; die übrigen Seiten sind keramisch isoliert.
• Ein Kreuz an der Seite kennzeichnet die positive Polarität.
• Abmessungen und Antriebsspannung können an die Anwendung angepasst werden.

Verfügbare Spezifikationen
150 V | 5.0 × 5.0 × 2.0 mm; Ø2 mm Bohrung | 160 nF | 610 kHz | 1.8 µm | 800 N
150 V | 5.0 × 5.0 × 3.0 mm; Ø2 mm Bohrung | 180 nF | 580 kHz | 3.0 µm | 800 N
150 V | 7.0 × 7.0 × 2.0 mm; Ø2 mm Bohrung | 320 nF | 530 kHz | 2.0 µm | 1600 N
150 V | 7.0 × 7.0 × 3.0 mm; Ø3 mm Bohrung | 440 nF | 430 kHz | 3.0 µm | 1600 N

Einsatz und Auswahl

• Jede Zeile steht für eine Konfiguration. Wählen Sie Spannung, Nennverschiebung, Betriebsfrequenz und erforderliche Kraft gemeinsam aus.
• Die tatsächliche Verschiebung hängt von der Antriebsspannung, der mechanischen Last und den Montagebedingungen ab. Vermeiden Sie Stöße, Biegung und konzentrierte Belastungen während der Montage.
• Für Vakuum oder besondere Umgebungen die Eignung von Leitungen, Verklebung und Verguss prüfen.

Technische Merkmale / Spezifikationen

• Model: BBPXST-PH
• Konstruktion: Mehrlagige Keramik mit alternierenden Schichten und inneren Elektroden; seitliche Anschluss-Elektroden; keramische Isolation an den übrigen Seiten
• Polarität: Kreuz an der Seite kennzeichnet positive Polarität
• Anpassung: Abmessungen und Antriebsspannung anpassbar
• Konfigurationen (Spannung / Abmessungen; Bohrung / Kapazität / Frequenz / Nennverschiebung / Max. erzeugte Kraft):
• 150 V / 5.0 × 5.0 × 2.0 mm; Ø2 mm / 160 nF / 610 kHz / 1.8 µm / 800 N
• 150 V / 5.0 × 5.0 × 3.0 mm; Ø2 mm / 180 nF / 580 kHz / 3.0 µm / 800 N
• 150 V / 7.0 × 7.0 × 2.0 mm; Ø2 mm / 320 nF / 530 kHz / 2.0 µm / 1600 N
• 150 V / 7.0 × 7.0 × 3.0 mm; Ø3 mm / 440 nF / 430 kHz / 3.0 µm / 1600 N
