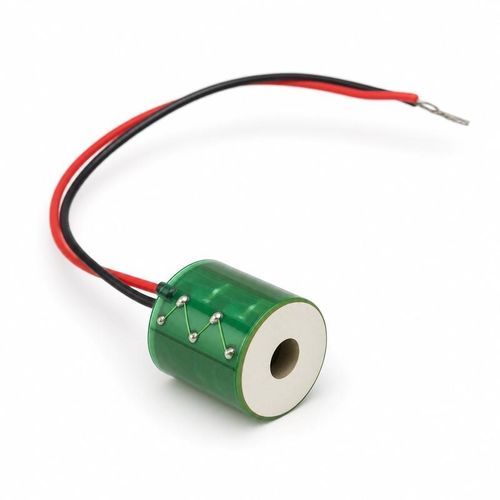

Linearer Piezoaktor BBPXMS-RG
101 V...300 VMehrschichtKeramik

Linearer Piezoaktor - BBPXMS-RG - Deep Minds Ultrasonic - 101 V...300 V / Mehrschicht / Keramik

Zu meinen Favoriten hinzufügen

Zum Produktvergleich hinzufügen

Mehr Informationen auf der Website von Deep Minds Ultrasonic

Eigenschaften

Bewegung: linear
Spannung: 101 V...300 V
Weitere Eigenschaften: Mehrschicht, Keramik
Hub: 0,015 mm
(0,001 in)
Belastung: 4,52 kN

Beschreibung

Produktübersicht
Der BBPXMS-RG verwendet mehrlagige Keramikscheiben, die axial gestapelt und mit Epoxidharz verklebt sind, um axiale Mikrobewegungen zu erzeugen.

Aufbau und Optionen

Keramische Seitenisolation und Wicklung mit Kapton®-Band; Standardleitungen sind ca. 75 mm lang.
Keramische Endkappen sind in flacher oder halbkugelförmiger Ausführung erhältlich.
Abmessungen, Betriebsspannung und Oberflächenbeschichtung sind anpassbar.

Verfügbare Spezifikationen

150 V — 6.0 × 2.5 × 13.0 mm — 725 nF — 100 kHz — Nennhub 9.5 µm — Max. erzeugte Kraft 930 N
150 V — 8.3 × 3.0 × 9.0 mm — 2000 nF — 127 kHz — Nennhub 9.0 µm — Max. erzeugte Kraft 1800 N
150 V — 15.0 × 9.0 × 13.5 mm — 8400 nF — 70 kHz — Nennhub 15 µm — Max. erzeugte Kraft 4520 N

Anwendung und Auswahl

Jede Zeile steht für eine Konfiguration. Wählen Sie Spannung, Hub, Frequenz und Kraft zusammen aus.
Der tatsächliche Hub hängt von Betriebsspannung, Last und Montage ab. Vermeiden Sie Stöße, Biegung und konzentrierte Belastungen während der Montage.
Für Vakuum oder spezielle Umgebungen überprüfen Sie die Eignung von Leitungen, Klebung und Verguss.
Lasten entlang der Achse anwenden; exzentrische Belastungen und Scherkräfte vermeiden. Passen Sie die Endkappe an die Kontaktanordnung an.

Technische Daten / Spezifikationen

Model: BBPXMS-RG
Konstruktion: Mehrlagige Keramikscheiben axial gestapelt, mit Epoxid verklebt
Isolation/Wicklung: Keramische Seitenisolation; Wicklung mit Kapton®-Band
Standardleiterlänge: ca. 75 mm
Endkappenoptionen: Flache oder halbkugelförmige keramische Endkappen
Individualisierung: Abmessungen, Betriebsspannung und Oberflächenbeschichtung anpassbar
Verfügbare Konfigurationen:

150 V — 6.0 × 2.5 × 13.0 mm — 725 nF — 100 kHz — Nennhub 9.5 µm — Max. erzeugte Kraft 930 N
150 V — 8.3 × 3.0 × 9.0 mm — 2000 nF — 127 kHz — Nennhub 9.0 µm — Max. erzeugte Kraft 1800 N
150 V — 15.0 × 9.0 × 13.5 mm — 8400 nF — 70 kHz — Nennhub 15 µm — Max. erzeugte Kraft 4520 N

Hinweise zur Auswahl: Geben Sie bei der Bestellung Abmessungen, Betriebsspannung, gewünschten Hub, Last, Betriebsfrequenz, Montage und Umgebung an
