Linearer Piezoaktor BBPXMS-PH

101 V...300 Vfür IndustrieanwendungenKeramik

Produktübersicht

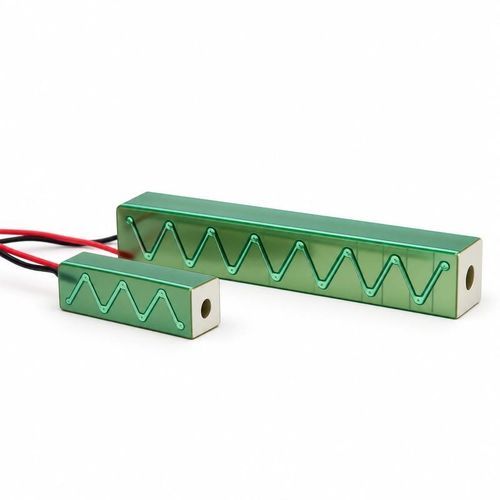

Der BBPXMS-PH ist ein quadratischer mehrschichtiger piezoelektrischer Stapelaktuator mit zentraler Bohrung. Mehrschichtige Keramikchips werden axial gestapelt und mit Epoxid verklebt, um kontrollierte axiale Mikrobewegungen für Präzisionspositionierung und dynamische Ansteuerung in Industrieanwendungen zu erzeugen.

Konstruktion und Optionen

• Keramische Seitenisolation mit Kapton®-Band; Standardanschlüsse ca. 75 mm lang.
• Keramische Endkappen in flacher oder halbkugelförmiger Ausführung je nach Kontaktgeometrie verfügbar.
• Abmessungen, Ansteuerungsspannung und Oberflächenbeschichtung können an die Anwendung angepasst werden.

Verfügbare Spezifikationen
150 V | 5,0 × 5,0 × 9,0 mm; Ø2 mm Bohrung | 0,56 µF | 140 kHz | 7,0 µm | 114 N
150 V | 5,0 × 5,0 × 25,0 mm; Ø2 mm Bohrung | 1,3 µF | 52 kHz | 20,0 µm | 40,0 N
150 V | 5,0 × 5,0 × 50,0 mm; Ø2 mm Bohrung | 2,7 µF | 26 kHz | 40,0 µm | 20,0 N
150 V | 7,0 × 7,0 × 45,0 mm; Ø3 mm Bohrung | 5,5 µF | 30 kHz | 40,0 µm | 40,0 N

Anwendung und Auswahl

• Jede Zeile entspricht einer Konfiguration; wählen Sie Spannung, Verschiebung, Frequenz und Kraft gemeinsam aus.
• Die tatsächliche Verschiebung hängt von Ansteuerspannung, Vorspannung und Montage ab. Vermeiden Sie Stöße, Biegung und konzentrierte Belastungen bei der Montage.
• Für Vakuum oder spezielle Umgebungen die Eignung von Leitungen, Klebung und Verkapselung prüfen.
• Lasten ausschließlich axial anwenden, um exzentrische Lasten und Scherkräfte zu vermeiden; wählen Sie die passende Endkappe zur Kontaktanordnung.

Technische Daten

• Modell: BBPXMS-PH
• Produkttyp: Quadratischer mehrschichtiger piezoelektrischer Stapelaktuator mit Zentralloch
• Stapelkonstruktion: Mehrschichtige Keramikchips axial gestapelt und mit Epoxid verklebt
• Seitenisolation: Keramische Seitenisolation mit Kapton®-Band
• Standardleiterlänge: Ca. 75 mm
• Endkappen: Flache oder halbkugelförmige Optionen
• Individualisierung: Abmessungen, Ansteuerungsspannung und Oberflächenbeschichtung konfigurierbar
• Kondensatortoleranz: ±15%
• Nominale Verschiebungstoleranz: ±15%
• Konfiguration A: 150 V — 5,0 × 5,0 × 9,0 mm; Ø2 mm Bohrung; 0,56 µF; 140 kHz; 7,0 µm; 114 N
• Konfiguration B: 150 V — 5,0 × 5,0 × 25,0 mm; Ø2 mm Bohrung; 1,3 µF; 52 kHz; 20,0 µm; 40,0 N
• Konfiguration C: 150 V — 5,0 × 5,0 × 50,0 mm; Ø2 mm Bohrung; 2,7 µF; 26 kHz; 40,0 µm; 20,0 N
• Konfiguration D: 150 V — 7,0 × 7,0 × 45,0 mm; Ø3 mm Bohrung; 5,5 µF; 30 kHz; 40,0 µm; 40,0 N
• Auswahlhinweis: Geben Sie bei der Auswahl Abmessungen, Ansteuerungsspannung, gewünschte Verschiebung, Last, Betriebsfrequenz, Montage und Umgebung an.
