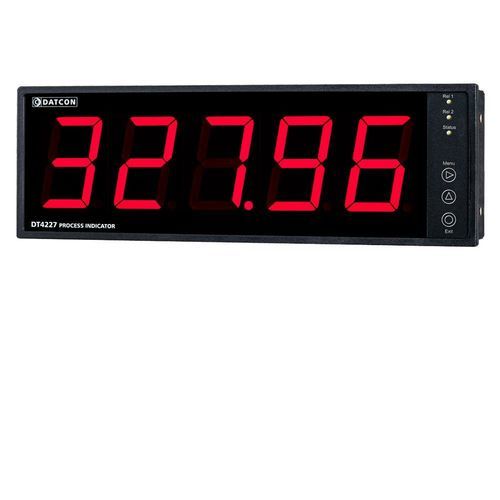

Prozessanzeiger DT4227 UI

mit LED-Display5-stelligEinbau

Mit dem Prozessanzeiger DT4227 ... können lineare Prozessgrößen (0-20 mA / 4-20 mA / 0-10 V / 2-10 V / 0-5 V) in technischen Einheiten auf dem Bedienfeld angezeigt werden. Jeder optionale Anzeigebereich kann dem Eingangssignalbereich zugeordnet werden. Die große 5-stellige LED-Anzeige mit 57 mm Zeichenhöhe macht den Prozesswert auch in 30 m Entfernung gut sichtbar. Das Gerät ist mit den folgenden Ausgangsoptionen erhältlich: - 2 Schließer-Relaiskontakte (SPST) zur Grenzwertschaltung oder für einfache Steuerungsaufgaben - 0-20 mA / 4-20 mA galvanisch getrennter skalierbarer Stromausgang * - RS232 / RS485 galvanisch isolierter Kommunikationsausgang mit MODBUS RTU Slave Protokoll * - Transmitterspeisung galvanisch getrennt 15 VDC 20 mA* * entweder Analog- oder Kommunikations- oder Transmitterspeisungsoption kann gleichzeitig implementiert werden Die Funktionsparameter können über ein einfaches Menüsystem mit Hilfe von Drucktasten auf der Vorderseite des Geräts eingestellt werden: Eingangswahl, Mittelwertbildung der Eingangssignale, Skalierung, Anzeigefrequenz, Grenzwerte, Grenzbetriebsarten, Skalierung des Analogausgangs usw. Die Einstellungen sind durch ein zweistufiges Passwort gegen unbefugte Manipulationen geschützt. Das Gerät verfügt über zwei Spannungsversorgungsvarianten: 18-40 V AC/DC (DT4227 ...) oder 180-250 V AC/DC (DT4227 ... PS). Das DT4227 ... ist in einem 288 × 96 mm großen ABS-Gehäuse nach DIN-Norm untergebracht, das von der Vorderseite die Schutzart IP 52 und von der Rückseite die Schutzart IP 20 aufweist und für den Einbau in die Schalttafel vorgesehen ist.
