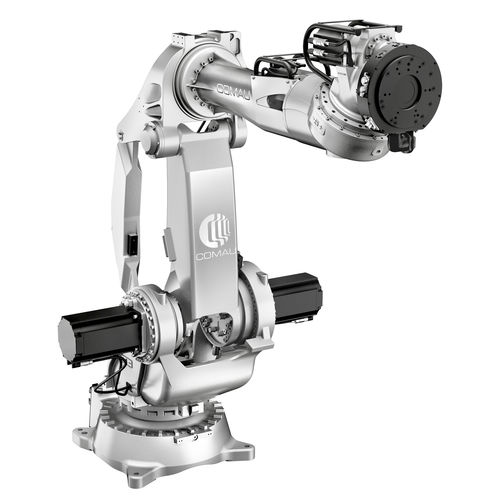

Knickarmroboter / 6-Achs / für die Montage / Verpackung
NJ4 220 - 2.4

{{requestButtons}}

Eigenschaften

  • Typ:

    Knickarm

  • Achszahl:

    6-Achs

  • Funktion:

    für die Montage, Verpackung, Punktschweiß, Handling

  • Weitere Eigenschaften:

    kompakt

  • Maximalbelastung:

    Max: 220 kg (485,017 lb)

    Min: 0 kg (0 lb)

  • Aktionsradius:

    Max: 2.417 mm

    Min: 0 mm

  • Absolute zeitliche Messabweichung:

    0,15 mm

Beschreibung

Die Kombination von Präzision und Wiederholbarkeit

Dank schmalem, kompaktem Design und vollständig integrierter Zuführung bieten unsere Hollow Wrist-Roboter eine höhere Leistungsfähigkeit und Effizienz bei geringerem Wartungsaufwand und Ausfallrisiko. Mit einem Wort: Perfektion.

Technische Eigenschaften
Anzahl Achsen
6
Maximale Gelenknutzlast (kg)
220
Zusätzliche Vorderarmlast (kg)
25
Maximale horizontale Reichweite (mm)
2417
Drehmoment an Achse 4 (Nm)
1320
Drehmoment an Achse 5 (Nm)
950
Drehmoment an Achse 6 (Nm)
690
Hub an Achse 1
+/- 180° (100°/s)
Hub an Achse 2
-75° / +95° (90°/s)
Hub an Achse 3
-10° / -256° (110°/s)
Hub an Achse 4
+/- 200° (130°/s)
Hub an Achse 5
+/- 200° (125°/s)
Hub an Achse 6
+/- 200° (170°/s)
Wiederholbarkeit (mm)
0.15
Werkzeugkupplungsflansch
ISO 9409 - 1 - A 125 ISO 9409 - 1 - A 160
Robotergewicht (kg)
1260
Schutzart
IP65
Montageposition
Floor / Ceiling
Betriebsbereiche A (mm)
2847
Betriebsbereiche B (mm)
2417
Betriebsbereiche C (mm)
2241
Betriebsbereiche D (mm)
465
Betriebsbereiche E (mm)
436
