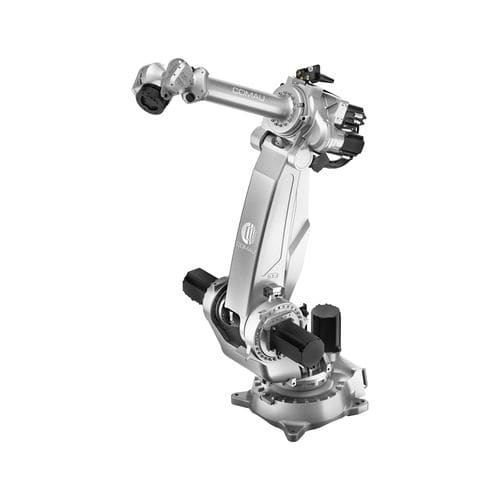

Knickarmroboter / 6-Achs / für die Montage / Verpackung
NJ 220 - 2.7

{{requestButtons}}

Eigenschaften

  • Typ:

    Knickarm

  • Achszahl:

    6-Achs

  • Funktion:

    für die Montage, Verpackung, Dosier, für Bearbeitung, Punktschweiß, Handling

  • Weitere Eigenschaften:

    für schnelle Taktzeiten, kompakt

  • Maximalbelastung:

    Max: 220 kg (485,017 lb)

    Min: 0 kg (0 lb)

  • Aktionsradius:

    Max: 2.701 mm

    Min: 0 mm

  • Absolute zeitliche Messabweichung:

    0,08 mm

Beschreibung

Wenn es um Leistungsfähigkeit geht

Wir liefern die erforderliche Leistung für Ihre Automatisierungstechnik bei gleichzeitiger Energieeinsparung, Kostensenkung und Produktivitätssteigerung. Müssen wir noch mehr sagen?

Technische Eigenschaften
Anzahl Achsen
6
Maximale Gelenknutzlast (kg)
220
Zusätzliche Vorderarmlast (kg)
50
Maximale horizontale Reichweite (mm)
2701
Drehmoment an Achse 4 (Nm)
1230
Drehmoment an Achse 5 (Nm)
1230
Drehmoment an Achse 6 (Nm)
712
Hub an Achse 1
+/- 180° (100°/s)
Hub an Achse 2
-95° / +75° (90°/s)
Hub an Achse 3
-10° / -256° (110°/s)
Hub an Achse 4
+/- 2700° (130°/s)
Hub an Achse 5
+/- 125° (130°/s)
Hub an Achse 6
+/- 2700° (195°/s)
Wiederholbarkeit (mm)
0.08
Werkzeugkupplungsflansch
ISO 9409 - 1 - A 160
Robotergewicht (kg)
1220 kg
Schutzart
IP65 / IP67
Montageposition
Floor / Ceiling
Betriebsbereiche A (mm)
3131
Betriebsbereiche B (mm)
2701
Betriebsbereiche C (mm)
2286
Betriebsbereiche D (mm)
786
Betriebsbereiche E (mm)
425
