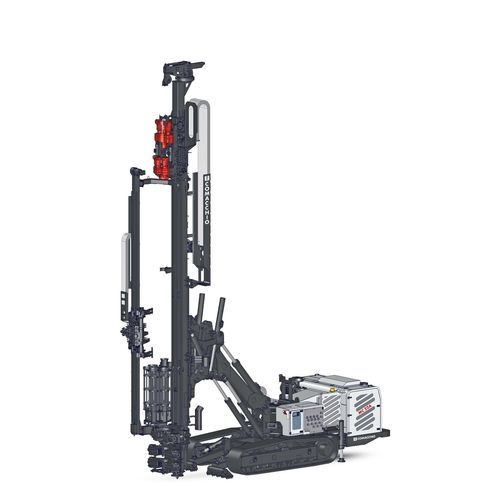

Bohrgerät für Verbindungsverankerung MC 22 A

Pfahlauf Raupendrehbar

Übersicht
Die MC 22 A ist die Weiterentwicklung des MC 22 von Comacchio und integriert ein automatisiertes Duplex-Karussell zur Handhabung von Bohrgestängen und Rohren unterschiedlicher Durchmesser und Längen. Sie behält den Einsatzbereich des MC 22 bei und ergänzt ihn um automatisiertes Handling – besonders geeignet für die Montage von Verankerungen mit Doppelkopf-Bohrsystemen. Das universelle Greifersystem benötigt keine Anpassung beim Wechsel der Durchmesser. In Kombination mit der Comacchio-Funkfernbedienung kann ein Bediener Maschine und Karussell von einer Station aus steuern.

Hauptvorteile

• Automatisiertes Duplex-Karussell zur Lagerung und Handhabung von Gestängen und Rohren (verschiedene Durchmesser/Längen).
• Universelles Greifersystem: keine Umrüstung beim Durchmesserwechsel.
• Ein-Bediener-Betrieb über integrierte Comacchio-Funksteuerung (Maschine + Karussellfunktionen).
• Speziell geeignet für Verankerungsarbeiten mit Doppelkopf-Konfigurationen.
• Patentierte Mastgelenkung und On-Board-Handhabung ermöglichen Einsätze in schwer zugänglichen Bereichen ohne zusätzliches Hebegerät oder Helfer.

Highlights / technische Kernpunkte

• Karussellkapazität: bis zu 10 Gestänge + 9 Rohre.
• Gestängedurchmesser (min / max): 76 - 142 mm (3" - 5" 1/2).
• Rohrdurchmesser (min / max): 114 - 204 mm (4" 1/2 - 8").
• Typische Länge der Gestänge/Rohre: 3 - 3,5 m (10' - 11'5").

Technische Daten (Tabelle)
Gesamtbreite Fahrwerk — EU: 2.500 mm | US: 8' 2"
Dieselmotorleistung — EU: 180 - 205 kW | US: 240 - 278 HP
Emissionsstandards — EU/US: Stage 3A/Tier 3 - Stage 5/Tier 4f
Rückzugskraft — EU: 9.500 daN | US: 21,357 lbs
Zugkraft — EU: 9.500 daN | US: 21,357 lbs
Zugweg — EU: 5.800 - 7.000 mm | US: 19' - 22' 11"
Drehmomentbereich — EU: 1.700 - 2.900 daNm | US: 12,539 - 21,389 lb*ft
Geschwindigkeitsbereich — EU/US: 70 - 260 rpm
Spannbereich — EU: 45 - 365 mm | US: 1" 3/4 - 1' 2"
Gewichtsbereich — EU: 24 - 25 t | US: 52,910 - 55,120 lbs

DOPPELKOPF-AUSFÜHRUNG (ausgewählt)
Max. Drehmoment Oberkopf — EU: 1.350 daNm | US: 9,957 lb*ft
Max. Drehmoment Unterkopf — EU: 2.900 daNm | US: 21,389 lb*ft
Mastvorschubweg — EU: 5.800 mm | US: 19'

AUTOMATISCHES GESTÄNGE- & ROHRKARUSSELL (ausgewählt)
Gestänge Ø min./max. — EU: 76 - 142 mm | US: 3" - 5" 1/2
Rohr Ø min./max. — EU: 114 - 204 mm | US: 4" 1/2 - 8"
Länge — EU: 3 - 3,5 m | US: 10' - 11'5"
Max. Kapazität — 9 + 1 (typische Konfiguration)

Detaillierte technische Spezifikationen

• Gesamtbreite Fahrwerk: 2.500 mm (EU) / 8' 2" (US)
• Dieselmotorleistung: 180 - 205 kW (EU) / 240 - 278 HP (US)
• Emissionsstandards: Stage 3A/Tier 3 - Stage 5/Tier 4f
• Rückzugskraft: 9.500 daN (EU) / 21,357 lbs (US)
• Zugkraft: 9.500 daN (EU) / 21,357 lbs (US)
• Zugweg: 5.800 - 7.000 mm (EU) / 19' - 22' 11" (US)
• Drehmomentbereich: 1.700 - 2.900 daNm (EU) / 12,539 - 21,389 lb*ft (US)
• Geschwindigkeitsbereich: 70 - 260 rpm (EU/US)
• Spannbereich: 45 - 365 mm (EU) / 1" 3/4 - 1' 2" (US)
• Gewichtsbereich: 24 - 25 t (EU) / 52,910 - 55,120 lbs (US)
• Doppelkopf-Details: Oberkopf max. 1.350 daNm; Unterkopf max. 2.900 daNm; Mastvorschubweg 5.800 mm.
• Automatisches Duplex-Karussell: verarbeitet Gestänge 76 - 142 mm und Rohre 114 - 204 mm; typische Länge 3 - 3,5 m; Max. Kapazität 9 + 1.
