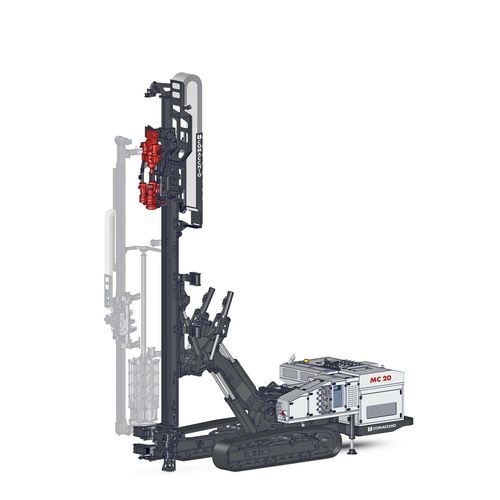

Stabilisierungs-Bohrgerät MC 20

geotechnischePfahlKlein

Produktübersicht
Der MC 20 ist ein hydraulisches Bohrgerät mit kompakten Abmessungen und einer modularen Hydraulikarchitektur, die verschiedene Bohrköpfe und Zubehör unterstützt. Er verfügt über eine gelenkige Kinematik, die mehrere Mastpositionen und einen großen Arbeitsbereich ermöglicht. Die Maschine ist sowohl für Einkopf- als auch für Doppelkopf-Betrieb konfigurierbar und kann mit Hilfsausrüstungen wie Wasser-/Schlammpumpen, Kränen sowie Stangen-/Mantellader kombiniert werden.

Anwendungen

• Micropfähle
• Anker / Verankerungen (einschließlich gleichzeitiger Bohr- und Mantelvorgänge mit Doppelkopfsystemen)
• Soil nailing
• Fundament- und Bodensicherungsarbeiten
• Verstärkung von Spundwänden oder Stützwänden in tiefen Ausgrabungen

Hauptmerkmale

• Gelenkige Kinematik für mehrere Mastpositionen und großen Arbeitsbereich
• Modulares Hydrauliksystem zur Aufnahme verschiedener Bohrköpfe und gleichzeitiger Peripheriegeräte
• Kompatibel mit hydraulischen Meißeln und Doppelkopfsystemen
• Schneller Wechsel zwischen Einkopf- und Doppelkopf-Konfiguration
• Optionales Duplex‑Karussell (bis zu neun Paar Stangen und Mantelrohre) oder Rack‑Lader (bis zu 18 Stangen an Bord)
• Fahrwerk mit schwingenden Ketten für verbesserte Stabilität, Traktion und Mobilität auf unebenem oder geneigtem Gelände
• Ausgelegt für flexible Einsätze in verschiedenen Bohranwendungen

Doppelkopf‑Setup (Kurzfassung)
Max. Drehmoment oberer Kopf: 1.350 daNm (EU) / 9.957 lb*ft (US)
Max. Drehmoment unterer Kopf: 2.900 daNm (EU) / 21.389 lb*ft (US)
Mast Vorschubweg: 5.500 - 6.900 mm (EU) / 18' - 22' 8" (US)

Automatisches Stangen‑ & Mantelkarussell (Kurzfassung)
Stangengrößen min./max.: 76 - 142 mm (EU) / 3" - 5" 1/2 (US)
Mantelrohrgrößen min./max.: 114 - 204 mm (EU) / 4" 1/2 - 8" (US)
Länge: 3 - 3,5 m (EU) / 10' - 11' 5" (US)
Max. Kapazität: 9 + 1 (Anzahl der Paare)

Technische Daten / Spezifikationen

• Gesamtspurbreite: 2.500 mm (EU) / 8' 2" (US)
• Dieselmotorleistung: 209 kW (EU) / 280 HP (US)
• Emissionsnormen: Stage 5 / Tier 4f
• Rückzugskraft: 12.500 daN (EU) / 28,100 lbs (US)
• Vorschubkraft: 12.500 daN (EU) / 28,100 lbs (US)
• Vorschubweg: 5.600 - 7.000 mm (EU) / 18' 5" - 22' 11" (US)
• Drehmomentbereich: 2.050 - 3.700 daNm (EU) / 15,120 - 27,290 lb*ft (US)
• Drehzahlbereich: 60 - 120 rpm
• Klemmbereich: 45 - 435 mm (EU) / 1" 3/4 - 1' 5" (US)
• Gewicht: 20,5 - 22 t (EU) / 45,200 - 48,500 lbs (US)
