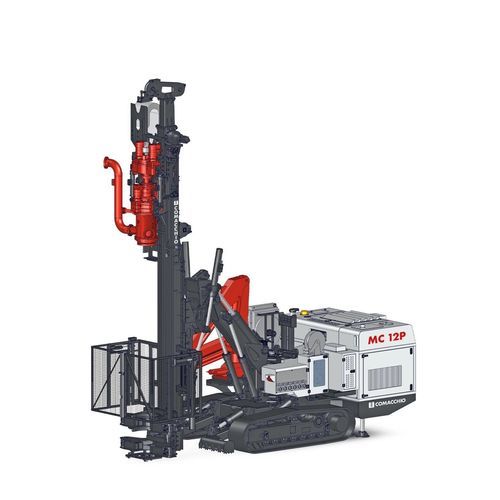

Bohrgerät für Verbindungsverankerung MC 12P

StabilisierunggeotechnischePfahl

Produktübersicht
Diese vielseitige, kettengeführte Bohranlage auf Basis der MC 12-Plattform bietet hohe Leistungsfähigkeit dank eines Dieselmotors mit 140 kW (188 HP). Sie unterstützt Dreh- und Dreh-Perkussions-Bohrverfahren und ist für Gründungs- und Bodenverbesserungsarbeiten ausgelegt. Die MC 12P ist besonders wirksam beim Einbauen von Schutzhülsen während des Bohrens in lockeren oder instabilen Böden und beim Einsatz mit Doppelkopf-Systemen. Die Maschine verfügt über ein schwingbares Fahrwerk zur Verbesserung der Stabilität und des Bodenkontakts. Das modulare Design und das anpassungsfähige Hydauliksystem erlauben einen schnellen Umbau zwischen Doppelkopf- und Einkopf-Konfigurationen. Fernbedienung ist über optionale servounterstützte proportionale Hydrauliksteuerungen oder das Comacchio-Funksteuerungssystem möglich.

Hauptmerkmale

• Leistungsstarker Dieselmotor: 140 kW (188 HP)
• Multifunktional: unterstützt Dreh- und Dreh-Perkussionsverfahren
• Effektiv beim Einbau von Schutzhülsen während des Bohrens (Doppelkopf-Systeme)
• Schwingbares Fahrwerk für verbesserte Stabilität und Bodenkontakt
• Modulares Design und anpassungsfähiges Hydrauliksystem für schnellen Umbau zwischen Doppelkopf- und Einkopf-Aufbauten
• Optionale servounterstützte proportionale Hydrauliksteuerung oder Funkfernbedienung für vollständigen Fernbetrieb

Typische Einsätze / Anwendungen

• Ankerbohrungen
• Micropfähle und Verankerungen
• Einbau von Schutzhülsen während des Bohrens (insbesondere in lockeren/instabilen Böden)
• Bodenverbesserung und Gründungsarbeiten
• Bohrarbeiten für Solarpark-Installationen

Doppelkopf-Funktion
Die MC 12P kann als Doppelkopf-Anordnung konfiguriert werden, um die Produktivität in speziellen Anwendungen zu erhöhen (Doppelkopf-Drehmoment und Vorschubkapazität für oberen und unteren Kopf).

Technische Daten

• Gesamtkettenbreite — EU: 2.240 mm ; US: 7' 4"
• Dieselmotorleistung — EU: 140 kW ; US: 188 HP
• Emissionsnormen — EU: Stage 5/Tier 4f ; US: Stage 5/Tier 4f
• Rückziehkraft — EU: 5.400 daN ; US: 12,140 lbs
• Vorschubkraft — EU: 5.400 daN ; US: 12,140 lbs
• Vorschubhub — EU: 1.980 - 4.000 mm ; US: 6' 5" - 13' 1"
• Drehmomentbereich — EU: 1.300 - 2.000 daNm ; US: 9,588 - 14,751 lb*ft
• Drehzahlbereich — EU: 170 - 290 rpm ; US: 170 - 290 rpm
• Spannbereich — EU: 45 - 435 mm ; US: 1" 3/4 - 1' 5"
• Gewichtsbereich — EU: 13 - 15 t ; US: 28,660 - 33,070 lbs


• DOPPELKOPF-AUSFÜHRUNG
• Max. Drehmoment oberer Kopf — EU: 1.350 daNm ; US: 9,957 lb*ft
• Max. Drehmoment unterer Kopf — EU: 2.900 daNm ; US: 21,389 lb*ft
• Mast-Vorschubhub — EU: 1.700 - 3.200 mm ; US: 5' 6" - 10' 5"
