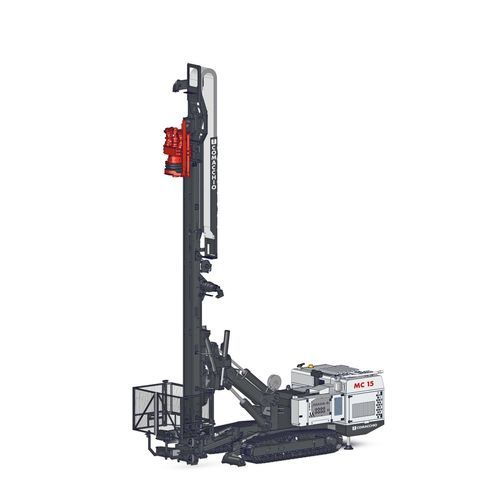

Bohrgerät für Verbindungsverankerung MC 15

Stabilisierungzur Tiefenstabilisierunggeotechnische

Überblick
Die MC 15 ist eine kompakte, leistungsfähige Kettenbohranlage von Comacchio, ausgelegt für ein breites Spektrum an Fundament‑ und Bodenstabilisierungsarbeiten. Die vollständig gelenkige Kinematik ermöglicht einen großen Arbeitsbereich und mehrere Mastneigungen ohne Umstecken der Bolzen, was die Positionierung beschleunigt und die Einsatzflexibilität auf beengten Baustellen erhöht.

Hauptfähigkeiten und Systeme
Die MC 15 verfügt über eine modulare Hydraulikarchitektur zur Aufnahme verschiedener Ausrüstungen: Rotationsköpfe, Hydraulikhämmer, Doppelkopf‑Systeme, Wasser‑ und Schlammpumpen sowie verschiedene Stangenlader‑Optionen. Die Konfigurationen unterstützen die Automatisierung der Stangenhandhabung zur Steigerung von Produktivität und Sicherheit. Teleskopmastauszüge ermöglichen Jet‑Grouting‑Einsätze in einem Durchgang bis 19 m.

Hauptanwendungen

• Micropiles
• Verankerungen
• Soil nailing
• Jet‑Grouting (Einzeldurchgang bis 19 m)
• Fundamentarbeiten und Bodenstabilisierung

Besondere Merkmale

• Vollständig gelenkige Kinematik für großen Arbeitsraum und variable Mastneigungen ohne Umstecken
• Modulare Hydraulikarchitektur für mehrere Ausrüstungsvarianten (Rotationsköpfe, Hämmer, Doppelköpfe, Pumpen, Stangenlader)
• Unterstützung automatisierter Stangenhandhabung zur Erhöhung von Produktivität und Arbeitssicherheit
• Teleskopmastauszüge für tiefes Jet‑Grouting (Einzeldurchgang‑Fähigkeit)

TECHNISCHE DATEN (Tabelle)
Gesamtfahrwerkbreite : 2.300 mm (EU) — 7' 6" (US)
Dieselmotorleistung : 119 - 140 kW (EU) — 160 - 188 HP (US)
Emissionsstandards : Stage 3A/Tier 4i - Stage 5/Tier 4f (EU & US)
Rückzugs-/Retraktionskraft : 8.000 daN (EU) — 17,985 lbs (US)
Vorschubkraft : 8.000 daN (EU) — 17,985 lbs (US)
Vorschubhub : 4.000 - 7.000 mm (EU) — 13'1" - 22'11" (US)
Drehmomentbereich : 1.300 - 2.900 daNm (EU) — 9,588 - 21,389 lb*ft (US)
Geschwindigkeitsbereich : 100 - 350 rpm (EU & US)
Spannbereich : 45 - 530 mm (EU) — 1"3/4 - 1'8" (US)
Gewichtsbereich : 15 - 17 t (EU) — 33,070 - 37,480 lbs (US)

DOPPELKOPF‑AUSFÜHRUNG (Tabelle)
Max. Drehmoment Oberkopf : 1.350 daNm (EU) — 9,957 lb*ft (US)
Max. Drehmoment Unterkopf : 2.900 daNm (EU) — 21,389 lb*ft (US)
Mastvorschubhub : 3.550 - 6.550 mm (EU) — 11'7" - 21'5" (US)

JET‑GROUTING‑AUSFÜHRUNG (Tabelle)
Max. Tiefe Einzeldurchgang : 19.000 mm (EU) — 62'4" (US)
Max. Stangengröße : 114 mm (EU) — 4"1/2 (US)

Merkmale / Technische Spezifikationen

• Modell: MC 15
• Hersteller / Marke: Comacchio
• Motorleistung: 119–140 kW (160–188 HP)
• Rückzugs‑ und Vorschubkraft: 8.000 daN (17,985 lbs)
• Drehmoment (Einzel/Doppelkopf): bis zu 1.300–2.900 daNm (9,588–21,389 lb*ft)
• Vorschubhub: 4.000–7.000 mm (13'1"–22'11") — Masthub Doppelkopf: 3.550–6.550 mm (11'7"–21'5")
• Jet‑Grouting Einzeldurchgang Tiefe: bis zu 19.000 mm (62'4") mit teleskopischen Mastauszügen
• Spannbereich: 45–530 mm
• Typisches Betriebsgewicht: 15–17 t
• Hauptanwendungen: micropiles, Verankerungen, soil nailing, jet‑grouting, Fundamentarbeiten und Bodenstabilisierung
