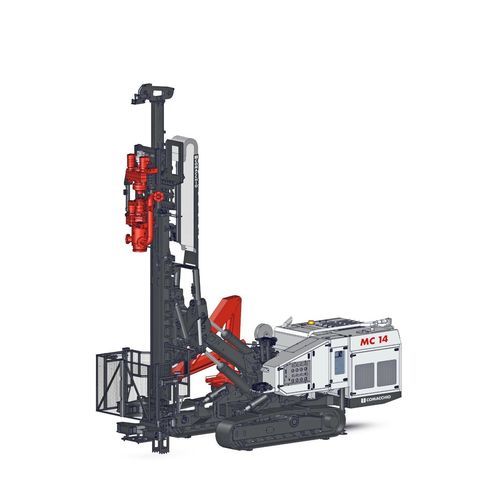

Geotechnische-Bohrgerät MC 14

Multifunktionauf RaupenDoppeldrehköpfen

Produktübersicht
Der MC 14 ist ein vielseitiger hydraulischer Bohrgerät-Träger, der für eine breite Palette geotechnischer und baulicher Bohraufgaben konzipiert ist und dabei eine kompakte Aufstandsfläche für beengte Baustellen beibehält. Er unterstützt verschiedene Rotationskopf-Konfigurationen und Bohrzubehör und kann mit Doppelkopf-Systemen (rotary/rotary oder rotary/rotary-percussion mit Top-Hammer oder DTH) ausgestattet werden, um simultanes Bohren und Schalen zu ermöglichen. Ein patentiertes Fahrwerk erhöht die Tragfähigkeit, die strukturelle Robustheit, die Stabilität und die Manövrierfähigkeit auf unebenem oder geneigtem Gelände und hält die Maschinenbreite innerhalb von 1.820 mm. Das Gerät wird serienmäßig mit dem Comacchio-Funkfernsteuerungssystem für das Fahren, Positionieren und die Bohrfunktionen geliefert, um die Sicherheit des Bedieners in engen oder geneigten Arbeitsbereichen zu verbessern.

Hauptmerkmale

• Multifunktionaler hydraulischer Bohrgerätträger mit kompakter Transport- und Arbeitsfläche
• Kompatibilität mit einer breiten Palette von Rotationsköpfen und Bohrzubehör
• Optionale Doppelkopf-Konfigurationen: rotary/rotary und rotary/rotary-percussion (Top-Hammer oder DTH)
• Fähigkeit zu simultanem Bohren und Einlassen von Schächten bei schwierigen oder instabilen Bodenverhältnissen
• Patentiertes Fahrwerk für erhöhte Tragfähigkeit, Stabilität und verbesserte Manövrierfähigkeit auf unebenem/geneigtem Gelände
• Gesamtmaschinenbreite innerhalb von 1.820 mm für den Zugang zu beengten Baustellen
• Serienmäßige Comacchio-Funkfernsteuerung für Fahren, Positionierung und Bohrbetrieb

Leistungsmerkmale

• Motorleistung und Output geeignet für schwere Bohranwendungen
• Hohe Rückzugs- und Vorschubkräfte sowie breiter Drehmomentbereich je nach Kopfkonfiguration
• Verschiedene Vorschub- und Masthub-Optionen zur Abdeckung unterschiedlicher Bohrtiefen und Werkzeuglängen

Technische Daten

• Gesamte Gleisbreite: EU 1.820 - 2.300 mm / US 5' 11" - 7' 6"
• Dieselmotorleistung: EU 140 kW / US 188 HP
• Abgasnormen: EU Stage 5 / US Tier 4f
• Rückzugskraft: EU 5.400 daN / US 12,140 lbs
• Vorschubkraft: EU 5.400 daN / US 12,140 lbs
• Vorschubhub: EU 1.945 - 3.745 mm / US 6' 4" - 12' 3"
• Drehmomentbereich: EU 1.450 - 2.900 daNm / US 10,695 - 21,389 lb*ft
• Geschwindigkeitsbereich: EU 83 - 175 rpm / US 83 - 175 rpm
• Spannbereich: EU 45 - 365 mm / US 1" 3/4 - 1' 2"
• Gewichtsbereich: EU 14 - 16 t / US 30,860 - 35,270 lbs
• Doppelkopf-Aufbau — Max. Drehmoment oberer Kopf: EU 1.350 daNm / US 9,957 lb*ft
• Doppelkopf-Aufbau — Max. Drehmoment unterer Kopf: EU 2.900 daNm / US 21,389 lb*ft
• Doppelkopf-Aufbau — Mastvorschubhub: EU 1.795 - 3.595 mm / US 5' 10" - 11' 9"
