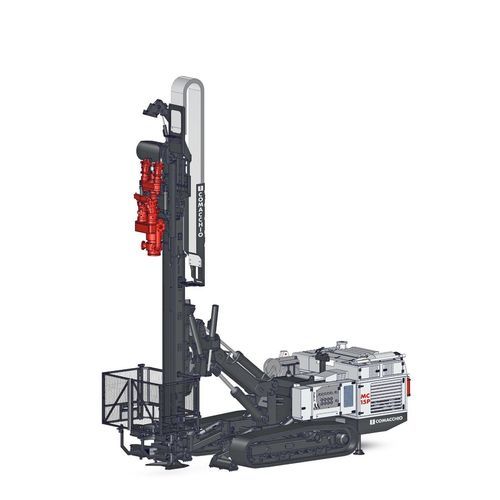

Bohrgerät für Verbindungsverankerung MC 15P

StabilisierungPfahlKlein

Übersicht
Die MC 15P ist eine leistungsstarke hydraulische Bohranlage auf Basis des MC 15 Designs. Sie verfügt über einen kraftvollen Dieselmotor und ein leistungsfähiges Hydrauliksystem mit elektronischer Leistungssteuerung. Die Maschine unterstützt Rotations-, Rotations-Percussion- und Rotations-Vibrations-Bohrverfahren und ist für Doppelkopf- und Jet-Grouting-Einsätze konfigurierbar. Das serienmäßige Fahrwerk mit schwingenden Ketten sorgt für dauerhaften Bodenkontakt und Stabilität auf unebenem oder geneigtem Gelände.

Hauptanwendungen und Einsatzmöglichkeiten

• Bohrverfahren: Rotation, Rotation-Percussion, Rotation-Vibration
• Anwendungen: Mikropfähle, Verankerungen, Soil nailing, Jet-Grouting, Gründungen und Bodenstabilisierung
• Doppelkopf-Bohrsystem verfügbar für gleichzeitiges Bohren und Verrohren (Rotation/Rotation oder Rotation/Perkussion)
• Elektronische Leistungsverwaltung zur Optimierung der Hydraulikleistung unter variabler Last
• Fahrwerk mit schwingenden Ketten serienmäßig für Mobilität und Stabilität auf schwierigen Böden

Leistungsmerkmale

• Dieselmotor-Leistungsklasse: 205 kW (278 PS) gemäß Stage 5 / Tier 4f
• Große Vorschub- und Drehmomentbereiche zur Bewältigung unterschiedlicher Bodenbedingungen und Werkzeuggrößen
• Konfigurierbar für Doppelkopf- und Jet-Grouting-Aufbauten für spezialisierte Gründungsarbeiten

Technische Daten

• Gesamtkettenbreite: 2.300 mm (7' 6")
• Dieselmotorleistung: 205 kW (278 PS)
• Emissionsklassen: Stage 5 / Tier 4f
• Rückzugskraft: 8.000 daN (17.985 lbs)
• Vorschubkraft: 8.000 daN (17.985 lbs)
• Vorschubweg: 4.000 - 7.000 mm (13' 1" - 22' 11")
• Drehmomentbereich: 1.700 - 2.900 daNm (12.539 - 21.389 lb·ft)
• Drehzahlbereich: 200 - 260 rpm
• Spannbereich: 45 - 530 mm (1" 3/4 - 1' 8")
• Gewichtsbereich (Maschine): 17 - 19 t (37.480 - 41.890 lbs)
• DOUBLE HEAD SET-UP — Max. Drehmoment obere Kopf: 1.350 daNm (9.957 lb·ft)
• DOUBLE HEAD SET-UP — Max. Drehmoment untere Kopf: 2.900 daNm (21.389 lb·ft)
• DOUBLE HEAD SET-UP — Mastvorschubweg: 3.800 - 6.550 mm (12' 5" - 21' 5")
• JET GROUTING SET-UP — Max. Tiefe pro Durchgang: 19.000 mm (62' 4")
• JET GROUTING SET-UP — Max. Stangendurchmesser: 114 mm (4" 1/2)
