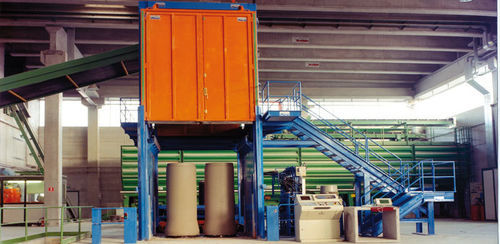

Produktionsanlage für Betonrohre Bimatic series

automatischfür Baustellen

Vollautomatische Maschine zur oberirdischen Vibrationsverdichtung mit direkter Entschalung von Produkten mit einer Höhe von 2000 mm bis 3000 mm.PräsentationVollautomatische Maschine zur Vibrationsverdichtung von Betonrohren mit direkter Entschalung. Je nach Modell kann die Maschine Produkte mit einem Durchmesser von 300 mm bis 1600 mm und einer variablen Höhe von 2000 mm bis 3000 mm herstellen, dank der beweglichen Stützplatte, die die Grundpalette in jeder Höhe stützt und gleichzeitig die Abdichtung der Außenform gewährleistet. Technische MerkmaleDie Maschine ist mit dem schnellen und einfach zu bedienenden hydraulischen Schnellwechselsystem für die Formen ausgestattet, das einen schnellen täglichen Formenwechsel in weniger als 1,5 Stunden ermöglicht (außerdem entfällt das Einstellen der Kerne, der Außenformen und der Pressköpfe nach dem Produktionswechsel), und verfügt über ein System zur Verwaltung der genauen Höhe der Produkte innerhalb einer bestimmten Toleranz. Die Zuführung des Betons erfolgt vollautomatisch: Die unabhängig voneinander arbeitenden Zuführungsbänder bringen den Beton auf den Mittelpunkt jeder Form und messen immer die richtige Menge, synchron mit dem rotierenden Verteiler, der auf den Köpfen der inneren Kerne montiert ist: Dies maximiert die Füllgeschwindigkeit und garantiert die Qualität der Verdichtung, während es gleichzeitig die Mehrfachproduktion von zwei oder drei Produkten mit unterschiedlichen Durchmessern ermöglicht.Weitere Merkmale machen die Bimatic zu einer äußerst funktionellen Maschine, wie das Glättungssystem für die Innenfläche des Rohrs, die mechanische und elektronische Einstellung der Rüttler über einen Inverter, der leichte Zugang zum Eimer für Inspektions- und Reinigungsarbeiten, die automatische Zuführung der Bodenpaletten (auf der Rückseite) und/oder die Reinigung und Ölung der Bodenpaletten, das Einsetzen der Muffen und die automatische Handhabung über Kopf. Die Verwaltung und allgemeine Steuerung der Maschine erfolgt über das PC-System Vicom mit Synoptik für den Maschinenstatus und die Fehlerkontrolle, mit Fernwartungsmodulen und der Möglichkeit der Fernsteuerung der Produktion (Industrie 4.0).Produkte, die hergestellt werden können:Runde RohreRunde Rohre mit flachem BodenNicht bewehrte RohreRohre mit starrer BewehrungFaserbewehrte RohreEntwässerungsrohreRohre mit Zapfen-Zapfen-VerbindungAbdichtungsrohreProdukte, die mit jeder Art von Verbindung hergestellt werden könnenVorteileHoher AusstoßWeniger PersonalbedarfHohe Produktqualität wird durch die automatische elektronische Einstellung der Vibration (mit einem Rüttler innerhalb der Form) und der Betonzufuhr gewährleistet, hervorragende unabhängige Verwaltung für Produktionen mit gemischten AbmessungenSehr schneller Formenwechsel (die reduzierten Formenwechselzeiten ermöglichen den Wechsel der Form am selben Tag für eine mögliche zweite Arbeitsschicht), ohne dass die Form nach dem Wechsel angepasst werden mussVollständige Steuerung der Maschine durch das Vicom PC-System mit der Möglichkeit der Fernverwaltung der Produktion (Industrie 4.0)Technisches DatenblattMASCHINERÖHRENDurchmesser von cm bis cmRÖHRENLÄNGEBIMATIC 30/12030 cm - 120 cmH 200 - 250 - 300 cmBIMATIC 30/16030 cm - 160 cmH 200 - 250 - 300 cmRohrmenge pro ZyklusMACHINED 300D 400D 500D 600D 700D 800D 900D 1000D 1200D 1400D 1600BIMATIC 30/120 N222211111--BIMATIC 30/120 T333222111--BIMATIC 30/160 N22221111111BIMATIC 30/160 T33322211111Technische Daten:Produktionsart: Vollautomatische Vibrationsverdichtungsmaschine für BetonrohreProdukthöhe: 2000 mm bis 3000 mmProduktdurchmesser: 300 mm bis 1600 mm (je nach Modell)Produktionsarten: Einfach, doppelt, dreifach, gemischte GrößeSchneller hydraulischer Formenwechsel: Automatische Betonzufuhr und -verdichtungVicom PC-System zur Steuerung und FernverwaltungSchalldämmungsanlageOptional: Automatische Beschickung der Grundpalette, Reinigung, Einölen, Einsetzen der Fugen, Handhabung über Kopf
