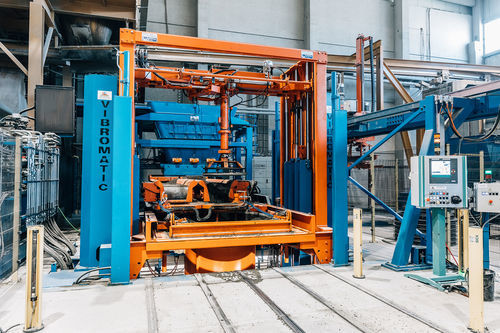

Produktionsanlage für Betonprodukte Vibromatic 3000

automatisch

Vollautomatische und vielseitige Maschine zur Produktion durch Vibrationsverdichtung, mit direktem Entformen einer Vielzahl von Betonprodukten. Je nach Modell kann die Maschine Produkte mit Durchmessern von 300 mm bis 2500 mm und variablen Höhen von 250 mm bis 3000 mm in Einzel-, Doppel- oder Dreifachproduktion herstellen, mit der Möglichkeit von Mischproduktionen. Die Maschine kann mit einem hydraulischen Schnellwechselsystem für Formen ausgestattet werden, das einfach und schnell zu bedienen ist und tägliche Formenwechsel in weniger als 1,5 Stunden ermöglicht (es ist auch nicht mehr erforderlich, Kerne, Außenformen und Pressvorrichtungen nach einem Produktionswechsel anzupassen). Ein System zur genauen Höhenverwaltung der Fertigteile innerhalb einer bestimmten Toleranz ist vorhanden. Die Betonversorgung ist vollautomatisch: Unabhängig angetriebene Förderbänder liefern den Beton zum Mittelpunkt jeder Form und kalibrieren immer die richtige Menge; dieser Aspekt ist entscheidend, um die Füllgeschwindigkeit und die Verdichtungsqualität zu maximieren und gleichzeitig die Mehrfachproduktion von zwei oder drei Fertigteilen mit unterschiedlichen Durchmessern zu erleichtern. Dank weiterer zusätzlicher Ausstattungen ist die Vibromatic 3000 eine sehr vielseitige und funktionale Maschine: das Glättungssystem für die innere Oberfläche der Rohre, die mechanische und elektronische Vibrationsregelung über einen Umrichter und der inspizierbare Ladesilo für Reinigungsarbeiten. Das System kann mit automatischer Zuführung der Bodensockel (die hinten erfolgt) und automatischem Auswerfen der Fertigteile am Ende des Zyklus und/oder mit Reinigung und Ölung der Bodensockel, Montage der Dichtungen und automatischem Überkopftransport ergänzt werden. Diese Optionen ermöglichen eine weitere Beschleunigung des Produktionszyklus bei gleichzeitiger Reduzierung des erforderlichen Personals. Die allgemeine Maschinenverwaltung und -kontrolle erfolgt über ein PC-System mit dem Vicom-System, das eine Übersicht über den Maschinenstatus und Fehler bietet, komplett mit Fernwartungsmodulen und der Möglichkeit der Fernproduktionssteuerung (Industrie 4.0). Produkte, die hergestellt werden können: - Runde Rohre - Runde Rohre mit Auflagefläche - Nicht verstärkte Rohre - Rohre mit starrer Verstärkung - Faserverstärkte Rohre - Drainagerohre - Muffenrohre Ende-zu-Ende - Rohre in Rahmenform oder mit Eiprofil - Schachtbasen - Schachtringe und Schachthälse - Monolithische Schächte - Flache Abdeckungen - Anpassungselemente für Schächte - Rohre mit Abzweigungen - Schächte für Straßenentwässerung - Entwässerungskanäle - Vortriebsrohre - Sonderanfertigungen im Allgemeinen, die speziell nach Kundenanforderungen hergestellt werden, mit jeder Art von Verbindung Vorteile: - Hohe Produktion - Flexibilität (eine breite Palette von Produkten kann hergestellt werden) - Reduzierter Personalbedarf - Hohe Produktqualität durch automatische elektronische Regelung der Vibration (mit internen Vibratoren) und Betonversorgung - Optimale unabhängige Verwaltung für Mischproduktionen - Extrem schneller Formenwechsel (die eingesparte Zeit ermöglicht den Formenwechsel für eine mögliche zweite Schicht am selben Tag), ohne dass eine Anpassung der Form nach dem Wechsel erforderlich ist - Vollständige Kontrolle der Maschine über PC mit Vicom-System, mit der Möglichkeit der Fernproduktionssteuerung (Industrie 4.0) Technische Daten: - Maschine - Rohre max. Durchmesser - Rechteckige Rohre max. Durchmesser - Kegel max. Durchmesser - 3-Kammer-Ringe Schachtringe max. Durchmesser - Schachtbasen max. Durchmesser - Vibromatic 30/120: 120 cm - Vibromatic 30/120 G: 120 cm - VIBROMATIC 30/160: 160 cm - VIBROMATIC 30/220: 220 cm Anzahl der Rohre pro Zyklus: - Maschine - D 300 - D 400 - D 500 - D 600 - D 700 - D 800 - D 900 - D 1000 - D 1200 - D 1400 - D 1600 - D 1800 - D 2000 - D 2200 - Vibromatic 30/120N: 2 - Vibromatic 30/120G: 2 - Vibromatic 30/120T: 3 - Vibromatic 30/160N: 2 - Vibromatic 30/160T: 3 - Vibromatic 30/220N: 2 - Vibromatic 30/220T: 3
