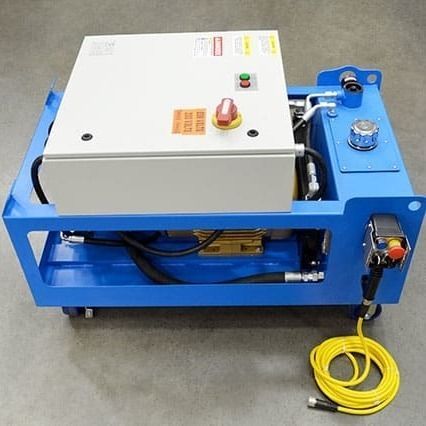

Hydraulikaggregat mit Hydraulikmotor HP series

Werkzeugmaschinenstationär

Übersicht
Das Hydraulikaggregat von CLIMAX wurde entwickelt, um zuverlässige und leistungsstarke Hydraulikenergie für mobile Werkzeugmaschinen in anspruchsvollen Einsätzen bereitzustellen. Es unterstützt CLIMAX-Bearbeitungssysteme und liefert gleichmäßigen Durchfluss und Druck für einen präzisen Betrieb in industriellen Umgebungen wie Schwerbau, Energie und Infrastrukturprojekten.

Konfigurationen

• Leistungsoptionen: 10 HP und 25 HP.
• Netzspannungsoptionen: 208–230 V, 230 V, 380–415 V, 460 V und 575 V (verschiedene Netzkonfigurationen je nach Anwendung).

Produktvorteile
Qualität und Vielseitigkeit

• Robuster Rahmen mit 6-Zoll-Urethanrollen (152,4 mm) für Mobilität im Feld.
• Breite Auswahl an Netzspannungen mit 10 oder 25 HP zur Anpassung an unterschiedliche Anwendungen.
• Fernbedienung für einfache Bedienung in engen oder beengten Bereichen.
• 3-Achsen-Hängesteuerung standardmäßig für den Einsatz mit Linearfräsmaschinen.
• Schnellkupplungen für schnelle Schlauchverbindungen; erhältlich als Parker Serie 60 oder ISO 16028-kompatible flache, auslaufsichere Kupplungen.
• Manuelles Entlüftungsventil zum Ablassen eingeschlossener Drucke für schnelles und sicheres Anschließen von Schläuchen.

Zuverlässige Leistung

• Verstellpumpe (variable displacement) für mehr Leistung, bessere Performance und präzise Drehzahlregelung; liefert über den gesamten Drehzahlbereich volles Drehmoment.
• Gegenhaltevorrichtung (Counterbalance) standardmäßig bei den Modellen HP1000 und HP2500 für stabilen Betrieb bei unterbrochenen Schnitten und Auf-/Abbewegungen.
• Lüftergekühlter Wärmetauscher verhindert Überhitzung des Öls und Leistungsverlust.
• Integrierte Filteranzeige für visuelle Kontrolle beim Austausch des Filterelements.

Integrierte Sicherheitsfunktionen

• Hydraulische Verriegelung (bei HP1000 und HP2500) verhindert Werkzeugversatz oder Durchhängen; entriegelt automatisch beim Betätigen der Starttaste am Handgerät.
• Verriegelbarer Trennschalter an der Hauptstromversorgung gemäß OSHA-Anforderungen.
• Hauptschutzschalter (Leistungsschutzschalter) zum Schutz des Abgangsstromkreises gemäß NEC.
• Eingebautes Systemüberdruckventil und Systemdruckmesser zum Schutz des Bedieners.
• Phasenfolgewächter schützt die Hydraulikpumpe vor Rückwärtslauf, Einphasenbetrieb und erheblichen Spannungsungleichgewichten.
• CE-zertifiziert und konform mit OSHA, NFPA 70 und NFPA 79.

Technische Tabelle
Leistung: 10 HP und 25 HP
Allgemeine Richtlinie: 1 HP (746 Watt) = 1 gpm bei 1500 psi (103 bar)
Tatsächliche Formel: 1 HP = psi x gpm / 1714
Beispiel: 1500 psi (103 bar) x 1 gpm / 1714 = 0,875 HP

Technische Merkmale

• Leistungsoptionen: 10 HP, 25 HP.
• Netzspannungen: 208–230 V, 230 V, 380–415 V, 460 V, 575 V (je nach Länder-/Anforderungen).
• Verstellpumpe (variable displacement) für volles Drehmoment über den Drehzahlbereich.
• Gegenhaltevorrichtung standardmäßig bei HP1000 und HP2500.
• 3-Achsen-Hängesteuerung (Standard für lineares Fräsen) und Fernbedienung.
• Schnellkupplungen: Parker Serie 60 oder ISO 16028 flache auslaufsichere Verbindung.
• Manuelles Ablassventil für sicheres Anschließen der Schläuche.
• Lüftergekühlter Wärmetauscher zur Verhinderung von Ölüberhitzung.
• Integrierte Filteranzeige zur Anzeige des Filterwechsels.
• Hydraulische Verriegelungsfunktion zum Verhindern von Werkzeugversatz (HP1000/HP2500).
• Verriegelbarer Trennschalter und Hauptschutzschalter für elektrische Sicherheit.
• Phasenfolgewächter zum Schutz gegen Rückwärtslauf und Einphasenbetrieb.
• Konformität: CE, OSHA, NFPA 70, NFPA 79.
• Entwickelt für die Unterstützung tragbarer Werkzeugmaschinen in Schwerbau, Energie und Infrastrukturprojekten.
