Mobiles Bohrwerk / für Oberflächenbehandlung BB5000

Bohrzur Beschichtung der Schweißnähte

Beschreibung

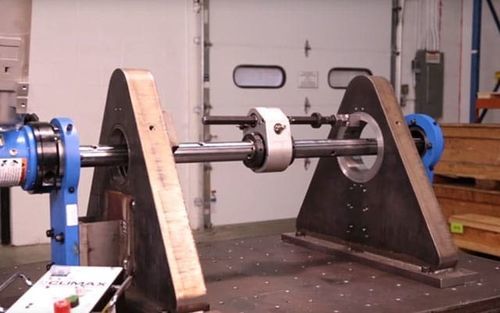

Die CLIMAX BB5000 ist eine kompakte, vielseitige Langbohrmaschine mit hohem Drehmoment, ausgelegt für Langbohren, Blindbohren, Bohren, Planen und Ventilreparaturen in beengten Bereichen. Das Durchgangswellen‑Design und die modularen Komponenten bieten Leistung und Positioniergenauigkeit für anspruchsvolle industrielle Reparatur‑ und Fertigungsaufgaben.

Einsatzbereich

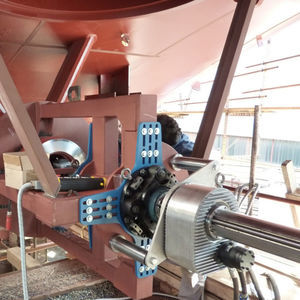

Wird für Vor‑Ort‑Reparaturen, Wartung und Fertigungsbearbeitung in Bauwesen, Bergbau, Energie und Schwerindustrie eingesetzt. Konfigurierbar für die Überarbeitung von Bohrungen, Ventilsitzen, Bolzenlöchern und anderen In‑Situ‑Bearbeitungen bei eingeschränktem Zugang.

Produktvorteile

• Schnelle modulare Einrichtung mit Gusseisen‑Aufstellkonen und patentierten Kugelgelenk‑Lagermontagen für zügiges Ausrichten und starre Befestigung.
• Patentiertes Kugellager‑Befestigungssystem ermöglicht bis zu 5° Lagerfehlstellung zur vereinfachten Montage.
• Hohe Drehmomentfähigkeit: Die Rotationsantriebseinheit liefert bis zu 650 ft‑lbs (881 N·m) an der Stange; Standarduntersetzung 4:1; optional 12:1 oder Schneckengetriebe.
• Durchgangswellen‑Konstruktion erlaubt Positionierung von Antrieb und Vorschub überall entlang der Stange, auch zwischen Lagern für sehr enge Anwendungen.

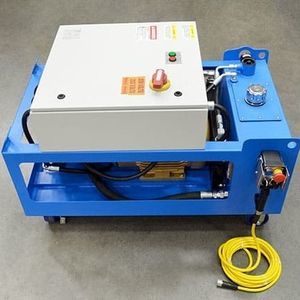

• Verschiedene Motoroptionen: elektrisch (umkehrbar), Servo, hydraulisch oder pneumatisch; schneller Motorwechsel mit zwei Schrauben; Servo‑Umrüstkit verfügbar.
• Kompakter Aufbau für Umgebungen mit geringer Einbaubreite; Stangenlängen 4–24 ft, gerade Stangen mit ½" (12 mm) quadratischen Werkzeugbohrungen.
• Umfangreiches Zubehör für Blindbohren, Bohren, Planen, Ventilreparatur und schnelle Schnittstelle zu CLIMAX Auto Bore Welders.

Einrichtung & Produktivität

• Typische Einrichtzeit bei erfahrenem Bediener: 30 Minuten oder weniger mit modularen Komponenten und Aufstellkonen.
• Robuste Kugellagerhalterungen gewährleisten eine starre, reproduzierbare Befestigung am Werkstück zur Verbesserung von Genauigkeit und Produktivität.

Dokumentation & Support (verfügbare Unterlagen)

• BB5000 Langbohrmaschine Broschüre / Datenblatt.
• Betriebsanleitung für BB4500 und BB5000 Modelle.

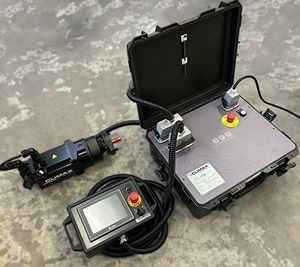

• Zubehör‑ und Kit‑Dokumentation: Servo‑Umrüstsatz, 120V Bohrkit, Feldservice‑Kit für Axialeinheit, Kragarretierung, Facing‑Heads, Micro‑Adjust Boring Head, Drehzahlregler, etc.

Technische Daten (Kurzfassung)

• Stabdurchmesser: 2,25" Standard oder 1,25" optional (57,2 mm bzw. 31,8 mm).
• Bohrdurchmesserbereich: 1,5 – 24" (38,1 – 609,6 mm).
• Max. Hub: 36" (914,4 mm).
• Drehmoment an der Stange: Tabellenwert 40 ft‑lb (54,2 N·m); Antriebseinheit kann bis zu 650 ft‑lbs (881 N·m) liefern mit entsprechenden Übersetzungen.
• Energieoptionen: elektrisch (umkehrbar), Servo, hydraulisch, pneumatisch.
• Stangenlängen verfügbar: 4 – 24 ft (1 219,2 – 7 315,2 mm); gerade Stangen mit ½" bzw. 12 mm quadratischen Werkzeugbohrungen.
