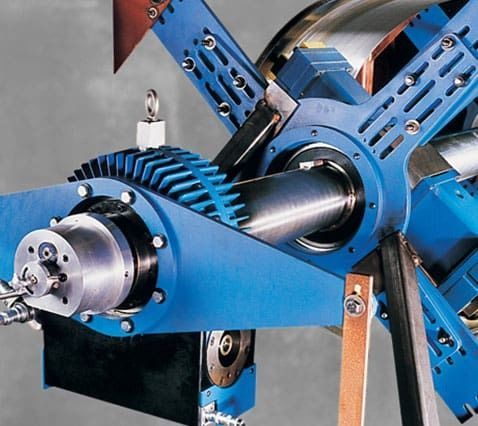

Mobiles Bohrwerk / für Oberflächenbehandlung BB8100

Übersicht
Die CLIMAX BB8100 ist eine portable Langbohrmaschine und ein vielseitiges Modell für Präzisions-Langbohrarbeiten im Feld und in der Werkstatt. Für schnelle, flexible Rüstvorgänge ausgelegt, bietet sie ein hohes Leistungsgewicht und einen Hochgeschwindigkeitsbetrieb zur Steigerung der Produktivität. Die kompakte, modulare Bauweise ermöglicht schnelle Mobilisierung, verkürzte Rüstzeiten und konstante Bearbeitungstoleranzen über ein breites Spektrum von Reparatur- und Fertigungsaufgaben.

Leistung und Einsatzbereiche
Die BB8100 ist für großvolumige Arbeiten ausgelegt und bearbeitet Bohrdurchmesser von 14,5 bis 85,6 Zoll (368,3–2174,2 mm). Durch die Kombination hoher Bohrleistung mit effizientem Platzbedarf minimiert die Maschine Ausfallzeiten und maximiert die Bearbeitungsleistung — geeignet für Reparatur von Schwermaschinen, Bau, Bergbau und industrielle Wartung.

Hauptmerkmale

• Portable Langbohrlösung für vor Ort und Werkstatt mit modularen Komponenten für schnelle Einrichtung und Mobilisierung.
• Hydraulikmotor-Option; Beispielhubraum 11,3 in³ (185,3 cm³) erzeugt ca. 4783 ft•lb (6484,9 N•m) Drehmoment an der Stange bei 15,1 U/min.
• Bohrbereiche von 14,5 – 85,6 in (368,3 – 2174,2 mm); Planfräsbereich 14 – 97,7 in (355,6 – 2481,6 mm) mit Planfräsaufsätzen.
• ID- und Endlager mit sphärischen Kegelrollenlagern; Endhalter fein einstellbar ±0,25 in (6,35 mm) zur Zentrierung der Stange.
• Optionale doppeltwirkende Bohr-/Planfräsarme erweitern den Planfräsbereich und ermöglichen Bohren und Planfräsen ohne Werkzeugwechsel; durchgehende Vierkantführungen an den Armen für schnelle Positionierung.
• Net-Fit-Werkzeugträger mit geteiltem Rahmen für vereinfachte Montage; Klemmbefestigung an der Stange für Planfräsen und Einstellung für Net-Fit-Alseung; einstellbare/abnehmbare Halbmutter für Flexibilität.
• Unterstützung für vordere und hintere Bohrkopfanordnung (zwei Bohrköpfe gleichzeitig möglich).
• Werkzeughalterblock nimmt Standardwerkzeuge mit nominal 1 in (25,4 mm) Vierkantaufnahme auf; Werkzeughalter am Arm drehbar für flexible Aufbauten, einschließlich begrenzter Auskragungsoptionen.
• Modularer Werkzeugträger leitet Kräfte über einstellbare Führungssohlen an die Bohrstange für erhöhte Steifigkeit.
• Hartverchromte Stangen, gerade bis 0,001 in pro Fuß (0,0254 pro 304,8 mm); optionale durchbohrte Stangen mit optischen Zielmarken verfügbar.
• Spielausgleichsmutter zur Feldanpassung zur Beseitigung von Spiel und Verlängerung der Lebensdauer.

Spezifikationen (Tabelle)
SPEZIFIKATIONEN | INCH | METRISCH
Stabdurchmesser | 8 in | 203,2 mm
Bohrdurchmesser | 14,5 – 85,6 in | 368,3 – 2174,2 mm
Max. Hub | Länge der Stange | Länge der Stange
Drehmoment an der Stange | 3350 – 6068 ft•lb | 4542 – 8227 N•m
Energieoption | Hydraulik | Hydraulik

Technische Hinweise und Merkmale

• Net-Fit-Werkzeugträger mit geteiltem Rahmen für vereinfachte Montage und Klemmbefestigung an der Stange.
• Einstellbare/abnehmbare Halbmutter zur Erleichterung der Bearbeitung mehrerer Bohrungen und zur Entfernung des Werkzeugträgers.
• Durchgehende Vierkantführungen an den Bohr-/Planfräsarmen für schnelle Positionierung und sichere Klemmung.
• Werkzeugträger nimmt 1 in (25,4 mm) Vierkantwerkzeuge auf; drehbarer Werkzeugträger ermöglicht verschiedene Aufbauten, inkl. begrenzter Auskragungsvarianten.
• Optionale Zubehörteile: doppeltwirkende Bohr/Planfräsarme, Planfräsaufsätze, axialzufuhr-Einheiten, Messanzeigen und optische Zielmarken für durchbohrte Stangen.

Technische Spezifikationen

• Modell: BB8100
• Marke: CLIMAX
• Stabdurchmesser: 8 in (203,2 mm)
• Bohrdurchmesser: 14,5 – 85,6 in (368,3 – 2174,2 mm)
• Planfräsbereich (mit Aufsätzen): 14 – 97,7 in (355,6 – 2481,6 mm)
• Drehmoment an der Stange: 3350 – 6068 ft•lb (4542 – 8227 N•m)
• Energieoption: Hydraulik (Hydraulikmotor Beispiel: 11,3 in³ / 185,3 cm³ ≈ 4783 ft•lb / 6484,9 N•m @ 15,1 U/min)
• Werkzeugaufnahme: akzeptiert 1 in (25,4 mm) Vierkant‑Werkzeuge; unterstützt vordere/hintere Kopfkonfigurationen
• Konstruktion: hartverchromte Stangen; optionale durchbohrte Stangen mit Zielmarken; einstellbare/abnehmbare Halbmutter; Spielausgleichsmutter
• Typische Anwendungen: Reparatur von Schwermaschinen, Bau, Bergbau, industrielle Wartung
