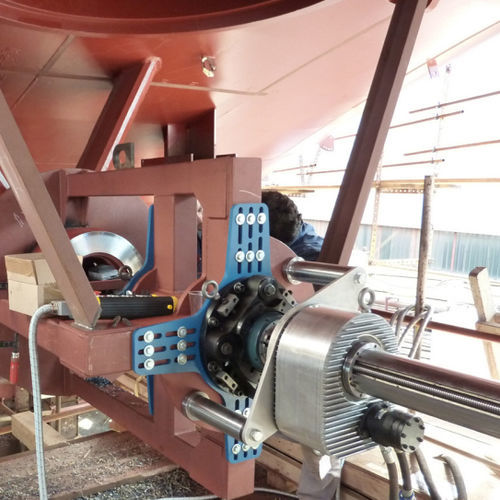

Mobiles Bohrwerk / für Oberflächenbehandlung BB7100

Produktübersicht
Die CLIMAX BB7100 ist eine modulare, hochkapazitive Längsbohrmaschine, entwickelt für präzise Längsbohrungen bei der Reparatur von Schwergeräten, in der industriellen Instandhaltung und Fertigung. Die Bohrhübe sind nur durch die Stangenlänge begrenzt; modulare Lagerstützen und austauschbare Komponenten ermöglichen eine schnelle Konfiguration für den Einsatz vor Ort oder in der Werkstatt.

Produktvorteile

• Mobil mit stationärer Leistungsfähigkeit: Hydraulikantrieb liefert hohes Drehmoment an der Stange für Bohrungen großen Durchmessers.
• Hydraulikmotor mit hohem Drehmoment (Beispiel: 11,3 in³ / 185 cm³, ca. 2280 ft‑lb / 3090 N•m bei 29 U/min).
• Großer Bearbeitungsbereich: Bohrdurchmesser 10,25–58,25 in (260,4–1479,6 mm); Planfläche 9,6–62,5 in (243,8–1587,5 mm).
• Modulare, kompakte Komponenten für schnelle Einrichtung; viele Teile von Hand hebbar zur Reduzierung von Ausfallzeiten.
• Optionale doppeltwirkende Bohr-/Planfräsarme und Zwei-Kopf-Betrieb für kombinierte oder gleichzeitige Vorgänge.
• Verchromte, geschossene Stangen mit Geradheit 0,001 in pro Fuß und optionalen optischen Zielmarken.
• Aufnahme für standardisierte Werkzeuge mit nom. 1 in (25,4 mm) Vierkantwelle; feldverstellbare Halbmuttern und Spielausgleich für Service vor Ort.

Design und Merkmale

• Geteilter Rahmen des modularen Werkzeugträgers leitet Bearbeitungskräfte über einstellbare Führungssohlen direkt an die Stange weiter.
• ID- und Endlager mit sphärischen Kegelrollenlagern; Endhalter fein einstellbar ±0,625 in (15,9 mm) zum Zentrieren.
• Durchgehende Vierkantführungen an Bohr-/Planfräsarmen für schnelles Positionieren; drehbarer Werkzeugträger für flexible Aufbauten.
• Net-fit-Werkzeugträger kann zum Planen eingespannt oder zum Bohren justiert werden, um Spiel zu entfernen und Steifigkeit zu maximieren.

Spezifikationen
Stabdurchmesser: 5 in (127 mm)
Bohrdurchmesser: 10,25 – 58,25 in (260,4 – 1479,6 mm)
Max. Hub: begrenzt durch Stangenlänge
Drehmoment an der Stange: 750 – 2900 ft‑lb (1020 – 3930 N•m)
Energieoption: Hydraulik

Technische Spezifikationen

• Modell: BB7100
• Stabdurchmesser: 5 in (127 mm)
• Bohrdurchmesserbereich: 10,25 – 58,25 in (260,4 – 1479,6 mm)
• Max. Hub: volle Längenfähigkeit, begrenzt durch Stangenlänge
• Drehmoment an der Stange: 750 – 2900 ft‑lb (1020 – 3930 N•m)
• Energieoption: Hydraulikmotor (z. B. 11,3 in³ / 185 cm³)
• Modulares Design mit drei austauschbaren Lagerstützbaugruppen
• Optionale doppeltwirkende Bohr-/Planfräsarme; Zwei-Kopf-Betrieb möglich
• Akzeptiert standardisierte Werkzeuge, 1 in (25,4 mm) Vierkantwelle
• Verchromte, geschossene Stangen; optische Zielmarken erhältlich
