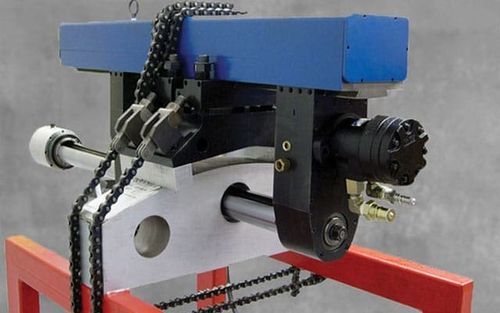

Horizontale Ausbohrmaschine BB5500

für große WerkstückekompaktHochpräzision

Übersicht
Die CLIMAX BB5500 ist für hochpräzises Bohren von Kupplungsbolzenlöchern in Turbinen und großen rotierenden Maschinen ausgelegt. Entwickelt zum Bohren passgenauer Bolzenlöcher in großen Kupplungen und Flanschen liefert die BB5500 die Steifigkeit und Genauigkeit, um gerade, kreisrunde Bohrungen für einen präzisen Bolzensitz zu erzeugen.

Feldbearbeitung und Einsatzbereiche
Für effiziente Bearbeitung vor Ort konzipiert, lässt sich die BB5500 schnell einrichten und arbeitet zuverlässig in beengten Bereichen, in denen herkömmliche Bohrmaschinen nicht einsetzbar sind. Funktionen für schnelle Einrichtung und reproduzierbare Genauigkeit tragen zur Reduzierung von Ausfallzeiten bei Turbinenüberholungen und Wartungsstillständen bei. Geeignet für Turbinenkupplungen und andere große Kupplungsanwendungen, minimiert sie Stillstandszeiten und Nacharbeiten.

Produktvorteile

• Leistungsstark, vielseitig und benutzerfreundlich.
• Bohrt präzise ausgerichtete Bolzenlöcher bereits beim ersten Durchgang.
• Vermeidet langwierige Honverfahren.
• Universelles Kupplungsbefestigungssystem passt sich an handelsübliche Turbinenkupplungen an.
• Schnelles Entfernen der Bohrstange ohne Beeinträchtigung der Einrichtung zur Messung und Inspektion.
• Verschiedene Vorschuboptionen, einschließlich umkehrbarem mechanischem Vorschub für beengte Anwendungen zur Rückseitenbearbeitung und Senkung.
• Elektrische Vorschuboption ermöglicht Umkehrung und schnellen Werkzeugrücklauf.
• Mehrere Antriebsoptionen: pneumatisch, hydraulisch oder kundenspezifisch elektrisch.
• Wechsel zwischen HSS- und Hartmetallwerkzeugen möglich.
• Kompaktes Design: extrem steif und kompakt; Einzelbediener-Setup für enge Räume.
• Mindestabstand für Drehantrieb und Axialvorschub: 2,0 in (50,8 mm) zwischen Kupplungsnaben-Außendurchmesser und Bolzenmitte.

Technische Daten

• Modell: BB5500
• Marke: CLIMAX
• Stabdurchmesser: 2,5 in oder optional 1,875 in (63,5 mm oder optional 47,6 mm)
• Bohrdurchmesser: 2,1–4,2 in (53,3–106,7 mm)
• Max. Hub: Länge der Stange
• Drehmoment an der Stange: 65 ft-lb (88,1 N·m)
• Leistungsoptionen: pneumatisch oder hydraulisch (kundenspezifische elektrische Option verfügbar)
