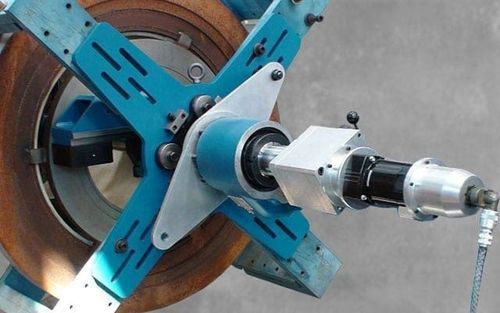

Mobiles Bohrwerk / für Oberflächenbehandlung BB6100

Übersicht
Die CLIMAX BB6100 ist eine tragbare Langbohrmaschine mit beweglichem Kopf in kompakter, modularer Ausführung, ausgelegt für präzises Langbohren im Einsatz und in der Werkstatt. Die BB6100 deckt einen weiten Durchmesserbereich ab und bietet dabei Genauigkeit und Steifigkeit. Auswechselbare Planfräsaufsätze sowie die modulare Bauweise verkürzen Aufbau‑ und Demontagezeiten.

Produktvorteile

• Leistungsstark und kompakt: tragbares Design für den Einsatz vor Ort. 11,3 in³ (185,3 cm³) Hydraulikmotor; Referenzdrehmoment 1435 ft•lb (1945,6 N•m) bei 33 U/min.
• Vielseitiger Bearbeitungsbereich: Bohrdurchmesser 8,8–40,8" (223,5–1036,3 mm); Planflächenbereich mit Aufsätzen 7,5–42,1" (190,5–1069,3 mm). Optionale doppeltwirkende Bohr/Plan‑Arme ermöglichen kombinierte Arbeiten ohne Werkzeugwechsel.
• Einfache Einrichtung und Ausrichtung: ID‑ und End‑Mount‑Lager mit sphärischen Kegelrollenlagern für einfachen Stabeinbau/-ausbau; bis zu 1,5° Montagefehlstellung möglich. Endlager fein einstellbar ±0,625" (15,9 mm).
• Werkzeugflexibilität: Net‑Fit‑Werkzeugträger nimmt 3/4" (19,1 mm) Vierkantschaft‑Werkzeuge auf. Drehbarer Werkzeughalter und Vorder/Heck‑Kopfkonfigurationen erlauben gleichzeitigen Betrieb von zwei Bohrköpfen.
• Wartungsfreundliches, hochwertiges Design: Modularer Werkzeugträger leitet Bearbeitungskräfte über einstellbare Führungsbeläge in die Stange. Verchromte Stangen mit Geradheit 0,001" pro Fuß (0,0254 pro 304,8 mm). Abnehmbares Halbmutter‑Design und Nachstellmutter zur Feldwartung.

Spezifikationstabelle
SPEZIFIKATIONEN | ZOLL | METRISCH
Stabdurchmesser | 3.5" | 88,9 mm
Bohrdurchmesser | 8,8 – 40,8" | 223,5 – 1036,3 mm
Max. Hub | Länge der Stange | Länge der Stange
Drehmoment an der Stange | 470 – 1820 ft‑lb | 637,2 – 2467,6 N•m
Energieoption | Hydraulik | Hydraulik

Eigenschaften / technische Spezifikationen

• Modell: CLIMAX BB6100
• Stabdurchmesser: 3,5" (88,9 mm)
• Bohrdurchmesser: 8,8 – 40,8" (223,5 – 1036,3 mm)
• Max. Hub: Länge der Stange (konfigurierbar)
• Drehmoment an der Stange: 470 – 1820 ft‑lb (637,2 – 2467,6 N•m)
• Hydraulikmotor: 11,3 in³ (185,3 cm³), Referenz 1435 ft•lb (1945,6 N•m) bei 33 U/min
• Planflächenbereich (mit Aufsätzen): 7,5 – 42,1" (190,5 – 1069,3 mm)
• Werkzeugaufnahme: Net‑Fit‑Werkzeugträger, teilgerahmt für einfache Montage; kompatibel mit 3/4" (19,1 mm) Vierkantschaft
• Lager: sphärische Kegelrollenlager für ID und End‑Mount; Endlagerverstellung ±0,625" (15,9 mm)
• Konstruktion: modulares Design; verchromte Stangen, Geradheit 0,001"/ft (0,0254/304,8 mm); Nachstellmutter zur Feldwartung
