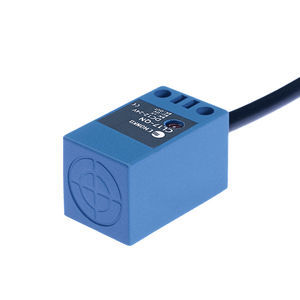

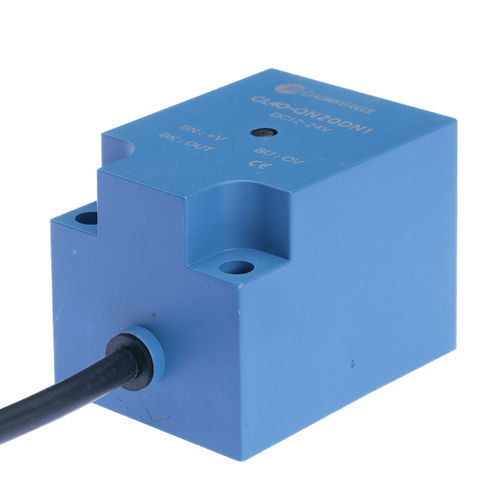

Induktiver Näherungssensor CL40-QN20DN1quadratischmit SchaltfunktionNPN
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- quadratisch
- Ausgangssignal
- mit Schaltfunktion, NPN
- Versorgungsspannung
- DC, 24 VDC, 12 VDC
- Installierung
- nichtbündig
- Material
- Kunststoff, PVC
- Schutzart
- IP67
- Weitere Eigenschaften
- 3-Kabel
- Länge
57 mm
(2,24 in)- Breite
40 mm
(1,57 in)- Messbereich
2 cm
(0,79 in)- Prozesstemperatur
Max: 70 °C
(158 °F)Min: -25 °C
(-13 °F)
Beschreibung
Produktübersicht
Hauptspezifikationen
Mechanische / elektrische Daten
Betriebsumgebung
Zubehör
Technische Daten
- Modell: CL40-QN20DN1
- Serie: CL40 Näherungssensoren
- Erfassungsprinzip: Induktiv (für metallische Ziele)
- Gehäuseform: quadratisch
- Abmessungen: 40 × 40 × 57 mm
Hauptspezifikationen
- Produkttyp: Standard
- Schaltabstand: 20 mm
- Kabellänge: 2 m
- Erfassungsrichtung: frontal
- Ansprechfrequenz: 160 Hz
- Ansprechzeit: 3 ms
- Standardziel: Eisen 60 × 60 × 1 mm
- Hysterese: ≤ 10 % des Schaltabstands
- Temperaturdrift: ±10 % gegenüber +23 °C im Bereich -25 bis +70 °C
Mechanische / elektrische Daten
- Ausgang: NPN NO (normalerweise offen)
- Versorgungsspannung: DC 12–24 V
- Stromversorgung: 3-Draht DC
- Anschluss: konfektioniertes Kabel
- Signaltyp: Schaltsignal
- Montage: nicht bündig (nicht eingesenkt)
- Schutzart: IP67
- Stromaufnahme: < 15 mA
- Laststrom: < 100 mA
- Anzeigelampe: rote Ausgangs-LED
- Schutzschaltungen: Kurzschluss- und Überspannungsschutz
- Spannungseinfluss: ±1 % Änderung des Schaltabstands bei ±15 % Versorgungsschwankung
- Isolationswiderstand: ≥ 50 MΩ (DC 500 V)
- Stoßfestigkeit: 500 m/s², 3-mal pro Achse X, Y, Z
- Durchschlagfestigkeit: AC 1000 V 50/60 Hz 1 min zwischen stromführenden Teilen und Gehäuse
- Vibrationsfestigkeit: 10–55 Hz, doppelte Amplitude 1,5 mm, 2 h pro Achse
- Gewicht: ca. 198 g
- Materialien: Gehäuse wärmebeständiges ABS; Kabel PVC
Betriebsumgebung
- Betriebstemperatur: -25 bis +70 °C
- Erfassbare Objekte: Metallische Objekte
Zubehör
- Prüfzeugnis
Technische Daten
- Modell: CL40-QN20DN1
- Typ: Standard
- Erfassungsprinzip: Induktiv
- Schaltabstand: 20 mm
- Abmessungen: 40 × 40 × 57 mm
- Kabellänge: 2 m
- Ausgang: NPN NO
- Versorgungsspannung: DC 12–24 V
- Stromaufnahme: <15 mA
- Max. Laststrom: <100 mA
- Schutzart: IP67
- Ansprechzeit: 3 ms
- Betriebstemperatur: -25 bis +70 °C
- Materialien: Gehäuse ABS wärmebeständig, Kabel PVC
- Gewicht: ca. 198 g
