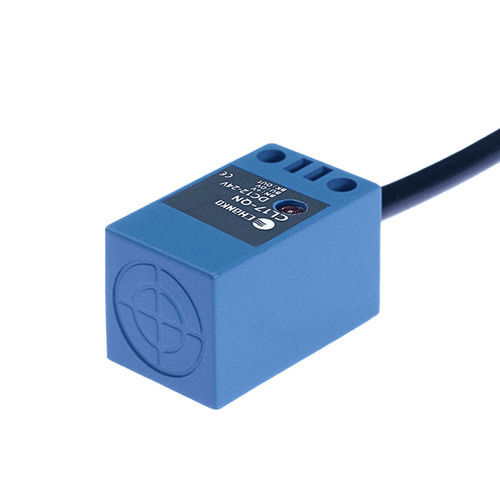

Induktiver Näherungssensor CL17-QN8DN1quadratischNPNnichtbündig
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- quadratisch
- Ausgangssignal
- NPN
- Installierung
- nichtbündig
- Schutzart
- IP67
- Weitere Eigenschaften
- 3-Kabel
- Länge
34 mm
(1,34 in)- Breite
17 mm
(0,67 in)- Messbereich
0,8 cm
(0,31 in)- Prozesstemperatur
Max: 70 °C
(158 °F)Min: -25 °C
(-13 °F)
Beschreibung
Produktname
Hauptmerkmale
Technische Daten
Mechanische & elektrische Parameter
Betriebsumgebung
- Modell: CL17-QN8DN1
- Serie: CL17 Serie induktive Näherungssensoren
Hauptmerkmale
- Typ: Standard
- Erfassungsabstand: 8 mm
- Gehäuseform: Quadrat
- Prinzip: Induktiv
- Abmessungen: 17×17×34 mm
- Ausgang: NPN, normalerweise offen (NO)
- Kabellänge: 2 m (vergossenes Kabel)
- Schutzart: IP67
Technische Daten
- Erfassbares Material: Metall (Prüfkörper: Eisen 24×24×1 mm)
- Hysterese / Wiederholgenauigkeit: < 10 % des Erfassungsabstands
- Temperatureinfluss: ±10 % im Bereich -25 bis +70 °C (Bezugswert +23 °C)
- Ansprechfrequenz: 500 Hz
- Ansprechzeit: 1 ms
Mechanische & elektrische Parameter
- Versorgung: DC 12–24 V, 3-adrig DC
- Stromaufnahme: < 15 mA
- Max. Belastungsstrom: < 100 mA
- Schutzschaltungen: Kurzschluss- und Überspannungsschutz
- Isolationswiderstand: > 50 MΩ (DC 500 V)
- Prüfspannung: AC 1000 V, 1 min
- Stoßfestigkeit: 500 m/s², 3 Stöße in X/Y/Z
- Vibrationsfestigkeit: 10–55 Hz, 1,5 mm Doppelamplitude, 2 h pro Achse
- Anzeige: rote Ausgangs-LED
- Anschluss: vergossenes Kabel
- Montage: nicht bündig (nicht einbaufähig)
- Gewicht: ca. 58 g
Betriebsumgebung
- Betriebstemperatur: -25 bis +70 °C
