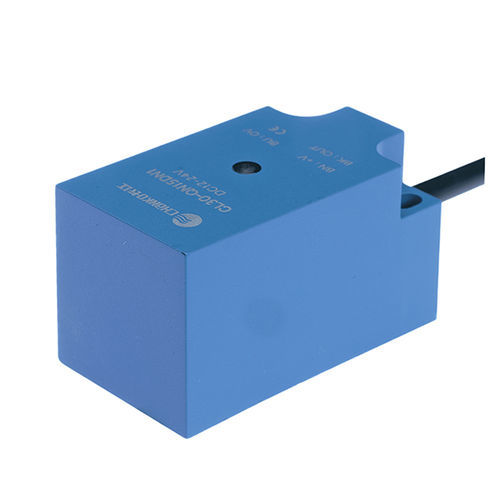

Induktiver Näherungssensor CL30-QN10DN1quadratischNPNDC
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- quadratisch
- Ausgangssignal
- NPN
- Versorgungsspannung
- DC, 24 VDC, 12 VDC
- Installierung
- nichtbündig
- Material
- Kunststoff, PVC
- Weitere Eigenschaften
- kontaktlos, 3-Kabel
- Länge
57 mm
(2,24 in)- Breite
30 mm
(1,18 in)- Messbereich
1 cm
(0,39 in)- Prozesstemperatur
Max: 70 °C
(158 °F)Min: -25 °C
(-13 °F)
Beschreibung
Produktname und Serie
Überblick
Technische Daten
Betriebsumgebung
Erkennung & Zubehör
Dokumentation
Materialien
- Modell: CL30-QN10DN1
- Serie: CL30 Reihe induktive Näherungssensoren
Überblick
- Typ: Standard induktiver Näherungssensor
- Schaltabstand: 10 mm
- Gehäuseform: quadratisch
- Funktion: induktiv (Metallerkennung)
- Abmessungen: 30×30×57 mm
- Ausgang: NPN normalerweise offen (NPN NO)
- Kabellänge: 2 m
- Erkennungsrichtung: frontal
- Ansprechfrequenz: 500 Hz
- Ansprechzeit: 1 ms
Technische Daten
- Versorgungsspannung: DC 12–24 V (3-Leiter DC)
- Anschluss: konfektioniertes Kabel
- Schutzart: IP67
- Signaltyp: Schaltausgang
- Montage: nicht bündig (non-flush)
- Stromaufnahme: <15 mA
- Anzeige: rote Ausgangs-LED
- Schutzschaltungen: Kurzschluss- und Überspannungsschutz
- Spannungseinfluss: Erkennungsänderung ±1% bei ±15% Versorgungsabweichung
- Max. Laststrom: <100 mA
- Isolationswiderstand: >50 MΩ (DC 500 V)
- Stoßfestigkeit: 500 m/s², 3-mal pro Achse X/Y/Z
- Prüfspannung: AC 1000 V 50/60 Hz 1 min
- Vibrationsfestigkeit: 10–55 Hz Doppelamplitude 1,5 mm, 2 h pro Achse
- Gewicht: ca. 136 g
Betriebsumgebung
- Umgebungstemperatur: -25 bis +70 °C
- Temperaturdrift: ±10% im Bereich -25 bis +70 °C (Bez. +23 °C)
Erkennung & Zubehör
- Erkennungsobjekte: metallisch
- Standardprüfobjekt: Eisen 30×30×1 mm
- Hysterese: <10% des Schaltabstands
- Zubehör: Konformitätszertifikat
Dokumentation
- Schaltpläne und Maßzeichnungen auf der Produktseite verfügbar (Download)
- Handbuch (PDF) und 3D-Modell (STP) zum Herunterladen für Montage und Konstruktion
Materialien
- Gehäuse: wärmebeständiges ABS
- Kabel: PVC
