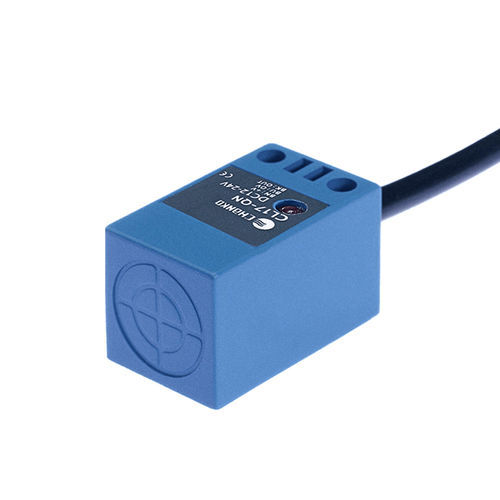

Induktiver Näherungssensor CL17-QN5DN1quadratischNPNnichtbündig
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- quadratisch
- Ausgangssignal
- NPN
- Installierung
- nichtbündig
- Material
- Kunststoff, PVC
- Weitere Eigenschaften
- 3-Kabel
- Länge
30 mm
(1,18 in)- Breite
17 mm
(0,67 in)- Messbereich
0,5 cm
(0,2 in)- Prozesstemperatur
Max: 70 °C
(158 °F)Min: -25 °C
(-13 °F)
Beschreibung
Produktübersicht
Technische Daten
Mechanische / elektrische Parameter
Betriebsumgebung
Empfohlene Anwendungen
Spezifikationen / techn. Zusammenfassung
- Serie: CL17 induktive Näherungssensoren
- Typ: Standard quadratischer induktiver Sensor
- Schaltabstand: 5 mm
- Abmessungen: 17×17×30 mm
- Ausgang: NPN normalerweise offen (NO)
Technische Daten
- Kabellänge: 2 m (geformtes Kabel)
- Erkennungsrichtung: frontal
- Schaltfrequenz: 500 Hz
- Ansprechzeit: 1 ms
- Erfassbare Objekte: metallische Objekte (Standardtarget: Eisen 17×17×1 mm)
- Hysterese: <10 % des Schaltabstands
- Temperaturdrift: ±10 % im Bereich -25 bis +70 °C (bezogen auf +23 °C)
- Materialien: Gehäuse wärmebeständiges ABS; Kabel PVC
- Zubehör: Prüfbescheinigung
Mechanische / elektrische Parameter
- Versorgungsspannung: DC 12–24 V
- Verdrahtung: DC dreiadrig
- Schutzart: IP67
- Anschluss: geformtes Kabel
- Signaltyp: Schaltsignal
- Schaltmodus: normalerweise offen
- Montage: nicht bündig
- Stromaufnahme: <15 mA
- Anzeige: rote Ausgangs-LED
- Schutzschaltungen: Kurzschlussschutz und Überspannungsschutz
- Spannungseinfluss: <±1 % Änderung des Schaltabstands bei ±15 % Versorgungsspannung
- Laststrom: <100 mA
- Isolationswiderstand: >50 MΩ (DC 500 V)
- Stoßfestigkeit: 500 m/s² X/Y/Z, 3 Mal
- Prüfspannung: AC 1000 V 50/60 Hz 1 min
- Vibrationsfestigkeit: 10–55 Hz Doppelamplitude 1,5 mm X/Y/Z 2 h
- Gewicht: ca. 58 g
Betriebsumgebung
- Betriebstemperatur: -25 bis +70 °C
Empfohlene Anwendungen
- 3C-Elektronikfertigung
- Automatisierte Parksysteme
- Logistik- und Lagerautomation
Spezifikationen / techn. Zusammenfassung
- Modell: CL17-QN5DN1
- Serie: CL17
- Schaltabstand: 5 mm
- Ausgang: NPN NO
- Spannung: DC 12–24 V
- Schutzart: IP67
- Abmessungen: 17×17×30 mm
- Kabel: 2 m geformt
- Ansprechverhalten: 1 ms / 500 Hz
- Material: Gehäuse ABS, Kabel PVC
- Gewicht: ca. 58 g
