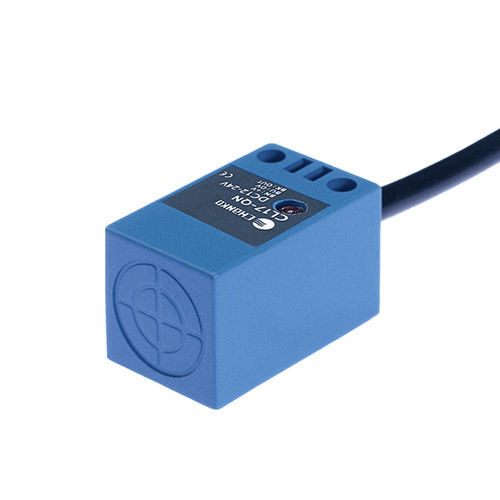

Induktiver Näherungssensor CL17-QN5DN1quadratischmit Halbleiter-Ausgangmit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- quadratisch
- Ausgangssignal
- mit Schaltfunktion, NPN, mit Halbleiter-Ausgang
- Stromverbindung
- Blankdraht
- Versorgungsspannung
- DC, 24 VDC, 12 VDC
- Installierung
- nichtbündig
- Material
- Kunststoff, PVC
- Schutzart
- IP67
- Weitere Eigenschaften
- 3-Kabel
- Länge
30 mm
(1,18 in)- Breite
17 mm
(0,67 in)- Messbereich
0,5 cm
(0,2 in)- Prozesstemperatur
Min: -25 °C
(-13 °F)Max: 70 °C
(158 °F)
Beschreibung
Produktübersicht
Hauptspezifikationen
Mechanisch / Elektrisch
Betriebsumgebung
Empfohlene Anwendungen
Technische Merkmale
- Produktname: Induktiver Näherungssensor Serie CL17
- Modell: CL17-QN5DN1
- Typ: Standard
- Schaltabstand: 5 mm
- Gehäuseform: Quadratisch
- Erfassungsprinzip: Induktiv
- Abmessungen: 17×17×30 mm
- Ausgang: NPN NO
Hauptspezifikationen
- Kabellänge: 2 m (vormontiertes Kabel)
- Erfassungsrichtung: Vorne
- Schaltfrequenz: 500 Hz
- Ansprechzeit: 1 ms
- Detektierbare Objekte: Metall
- Zubehör: Prüfzeugnis
- Hysterese: <10 % des Schaltabstands
- Standard-Prüfobjekt: Eisen 17×17×1 mm
- Temperaturdrift: <±10 % Änderung des Schaltabstands über -25 bis +70°C (Bezugswert +23°C)
- Materialien: Gehäuse wärmebeständiges ABS; Kabel PVC
Mechanisch / Elektrisch
- Ausgang: NPN NO
- Versorgungsspannung: DC 12–24 V
- Versorgung: 3-Leiter DC
- Schutzart: IP67
- Anschluss: Vorgeformtes Kabel
- Signaltyp: Schaltsignal
- Betriebsart: Normally open (NO)
- Montage: Nicht eingebettet
- Stromaufnahme: <15 mA
- Anzeige: Rote Ausgangs-LED
- Schutzschaltungen: Kurzschluss- und Überspannungsschutz
- Spannungseinfluss: <±1 % Änderung des Schaltabstands bei ±15 % Versorgungsspannungsabweichung
- Laststrom: <100 mA
- Isolationswiderstand: >50 MΩ (DC 500 V)
- Stoßfestigkeit: 500 m/s², X/Y/Z je 3 Stöße
- Prüfspannung: AC 1000 V 50/60 Hz 1 min
- Vibrationsfestigkeit: 10–55 Hz, doppelter Amplitude 1,5 mm, X/Y/Z 2 h
- Gewicht: ca. 58 g
Betriebsumgebung
- Umgebungstemperatur: -25 bis +70°C
Empfohlene Anwendungen
- Elektronikfertigung (3C)
- Automatisierte Parksysteme
- Logistik und Lagerhaltung
Technische Merkmale
- Serie: CL17
- Schaltabstand: 5 mm
- Prinzip: Induktiv
- Abmessungen: 17×17×30 mm
- Kabel: 2 m (vormontiert)
- Ausgang: NPN NO
- Versorgung: DC 12–24 V, 3-Leiter
- IP-Schutzklasse: IP67
- Ansprechzeit / Frequenz: 1 ms / 500 Hz
- Zielobjekt: Metall (Standard: Eisen 17×17×1 mm)
- Materialien: Gehäuse ABS, Kabel PVC
- Betriebstemperatur: -25 bis +70°C
- Gewicht: ~58 g
