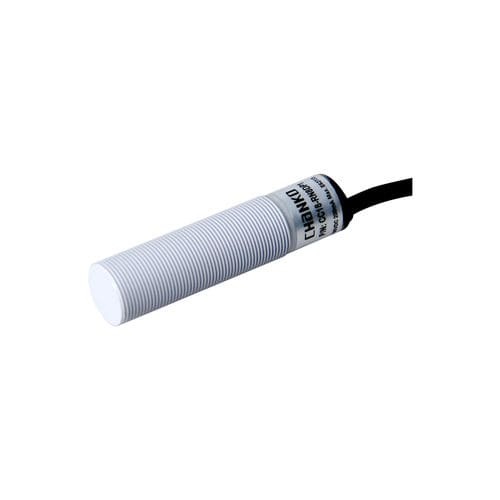

Kapazitiver Näherungssensor CC30-RN30DN2zylinderförmigM30mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- kapazitiv
- Form
- zylinderförmig
- Durchmesser
- M30
- Ausgangssignal
- mit Schaltfunktion, NPN
- Versorgungsspannung
- 24 VDC, 12 VDC
- Installierung
- nichtbündig
- Schutzart
- IP67
- Weitere Eigenschaften
- 3-Kabel
- Messbereich
Max: 30 mm
(1,18 in)Min: 0 mm
(0 in)- Prozesstemperatur
Max: 70 °C
(158 °F)Min: -25 °C
(-13 °F)
Beschreibung
Produkt
Produktübersicht
Technische Daten
Mechanische / elektrische Parameter
Betriebsumgebung
Zeichnungen / Schaltausgang / Abmessungen
Empfohlene Anwendungen
Eigenschaften / Technische Daten
- Modell: CC30-RN30DN2
- Serie: CC30 Serie kapazitive Näherungssensoren
Produktübersicht
- Typ: Standard
- Schaltabstand: 30 mm
- Gehäuseform: Zylindrisch
- Messprinzip: Kapazitiv
- Gewinde/Größe: M30
- Ausgang: NPN NC (geschlossen)
- Kabellänge: 2 m (geformtes Kabel)
- Erfassungsrichtung: Frontal
Technische Daten
- Ansprechfrequenz: 100 Hz
- Ansprechzeit: 5 ms
- Erfassbare Objekte: Nichtmetallische
- Zubehör: 2 Muttern, Prüfbescheinigung
- Hysterese: ≤15 % des Schaltabstands
- Standard-Prüfobjekt: Eisen 90 × 90 × 1 mm
- Temperaturdrift: ±10 % des Schaltabstands im Bereich -25 bis +70 °C (Referenz +23 °C)
- Materialien: Gehäuse PBT; Kabel PVC
Mechanische / elektrische Parameter
- Ausgangsart: NPN NC
- Versorgungsspannung: DC 12–24 V
- Versorgung: 3-Leiter DC
- Schutzart: IP67
- Anschlussart: Geformtes Kabel
- Signaltyp: Schaltausgang
- Betriebsart: Normalerweise geschlossen
- Montage: Nicht versenkt
- Stromaufnahme: ≤10 mA
- Anzeige: Rote Ausgangs-LED
- Schutzschaltungen: Kurzschlussschutz, Überspannungsschutz
- Spannungseinfluss: ≤1 % Änderung des Schaltabstands bei ±15 % Versorgungsspannung
- Laststrom: ≤200 mA
- Isolationswiderstand: ≥50 MΩ (DC 500 V)
- Stoßfestigkeit: 500 m/s², X/Y/Z 3-fach
- Dielektrische Festigkeit: AC 1000 V 50/60 Hz 1 min zwischen aktiven Teilen und Gehäuse
- Vibrationsfestigkeit: 10–55 Hz Doppelamplitude 1,5 mm, X/Y/Z 2 h
- Gewicht: ca. 195 g
Betriebsumgebung
- Betriebstemperatur: -25 bis 70 °C
Zeichnungen / Schaltausgang / Abmessungen
- Die Produktseite enthält das Ausgangsschema für das geformte Kapazitivkabel und zylindrische Abmessungszeichnungen (Bilder sind schematisch)
Empfohlene Anwendungen
- 3C-Elektronikindustrie
- Automatisierte Parkraumsysteme
- Logistik und Lagerhaltung
Eigenschaften / Technische Daten
- Modell: CC30-RN30DN2
- Typ: Standard
- Schaltabstand: 30 mm
- Messprinzip: Kapazitiv
- Versorgungsspannung: DC 12–24 V
- Ausgang: NPN NC (geschlossen)
- Schutzart: IP67
- Betriebstemperatur: -25 bis 70 °C
- Materialien: Gehäuse PBT, Kabel PVC
