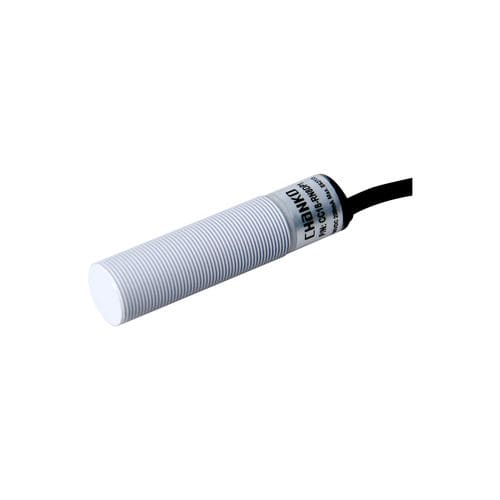

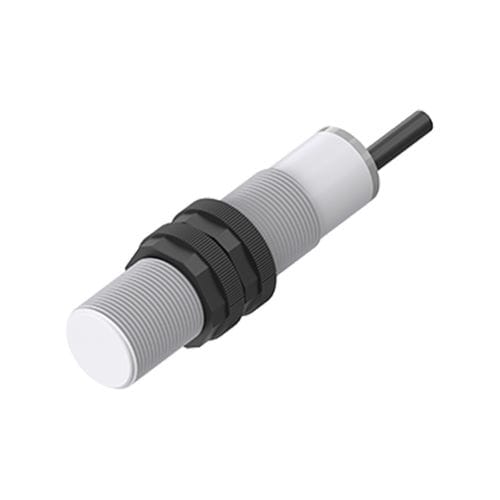

Kapazitiver Näherungssensor CC18-RN15DN1zylinderförmigM30mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- kapazitiv
- Form
- zylinderförmig
- Durchmesser
- M30
- Ausgangssignal
- PNP, mit Schaltfunktion
- Stromverbindung
- mit integriertem Transmitter
- Versorgungsspannung
- DC, 24 VDC, 12 VDC
- Installierung
- bündig
- Material
- Kunststoff, PVC
- Schutzart
- IP67
- Anwendung
- Industrie
- Weitere Eigenschaften
- 3-Kabel
- Messbereich
Min: 0 mm
(0 in)Max: 20 mm
(0,79 in)- Prozesstemperatur
Min: -25 °C
(-13 °F)Max: 70 °C
(158 °F)
Beschreibung
Produkt
Technische Daten
Mechanische / Elektrische Parameter
Umgebungsbedingungen
Modell / Serie
- Typ: Standard
- Schaltabstand: 20 mm
- Gehäuse: Zylindrisch, M30
- Messprinzip: Kapazitiv
- Ausgang: PNP NC (schließer)
- Kabellänge: 2 m
Technische Daten
- Typ: Standard
- Schaltabstand: 20 mm
- Messprinzip: Kapazitiv
- Ansprechfrequenz: 100 Hz
- Ansprechzeit: 5 ms
- Zielobjekt: Nichtmetallisch (Normprüfkörper: Eisen 60 × 60 × 1 mm)
- Totzone/Hysterese: ≤15 % des Schaltabstands
- Temperaturdrift: ±10 % im Bereich -25 bis +70 °C (Referenz +23 °C)
- Materialien: Gehäuse PBT, Kabel PVC
- Zubehör: Muttern ×2, Konformitätszertifikat
Mechanische / Elektrische Parameter
- Ausgang: PNP NC
- Versorgungsspannung: DC 12–24 V
- Verdrahtung: 3-Leiter DC
- Schutzart: IP67
- Anschluss: Vorgeformtes Kabel
- Signaltyp: Schaltsignal
- Schaltmodus: Schließer (NC)
- Montage: Einbau
- Stromaufnahme: < 10 mA
- Anzeige: Rote Ausgangs-LED
- Schutzfunktionen: Kurzschluss- und Überspannungsschutz
- Spannungseinfluss: Änderung des Schaltabstands ≤ ±1 % bei ±15 % Versorgungsschwankung
- Max. Laststrom: < 200 mA
- Isolationswiderstand: > 50 MΩ (DC 500 V)
- Stoßfestigkeit: 500 m/s², 3x in X, Y, Z
- Durchschlagsfestigkeit: AC 1000 V 50/60 Hz 1 min (leitende Teile / Gehäuse)
- Vibration: 10–55 Hz, doppelte Amplitude 1,5 mm, 2 h pro Achse
- Gewicht: ca. 197 g
Umgebungsbedingungen
- Betriebstemperatur: -25 bis +70 °C
Modell / Serie
- Modell: CC30-RF20DP2
- Serie: CC30 kapazitive Näherungssensoren
- Anwendung: Erkennung nichtmetallischer Objekte in Industrieanwendungen
