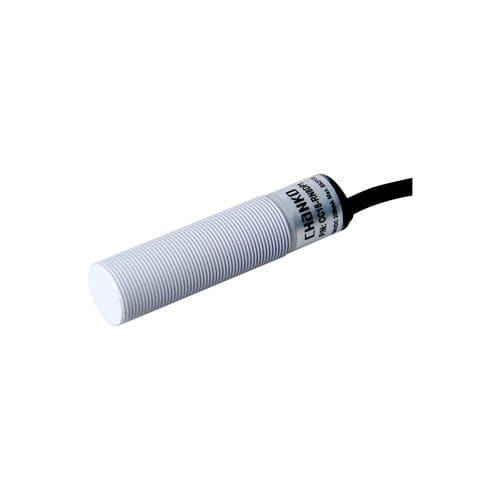

Kapazitiver Näherungssensor CC30-RF20DN2zylinderförmigM30mit Halbleiter-Ausgang
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- kapazitiv
- Form
- zylinderförmig
- Durchmesser
- M30
- Ausgangssignal
- mit Schaltfunktion, NPN, mit Halbleiter-Ausgang
- Versorgungsspannung
- DC, 24 VDC, 12 VDC
- Installierung
- bündig
- Material
- Kunststoff, PVC
- Weitere Eigenschaften
- kontaktlos, 3-Kabel
- Messbereich
Min: 0 mm
(0 in)Max: 20 mm
(0,79 in)- Prozesstemperatur
Min: -25 °C
(-13 °F)Max: 70 °C
(158 °F)
Beschreibung
Produktübersicht
Technische Daten
Umgebungsbedingungen
Zubehör
Eigenschaften / technische Merkmale
- Serie/Bezeichnung: Kapazitive Näherungssensoren Serie CC30, Modell CC30-RF20DN2
- Typ: Standard
- Schaltabstand: 20 mm
- Gehäuse/Form: Zylindrisch, Größe M30
- Messprinzip: Kapazitiv
- Ausgang: NPN NC (normally closed)
- Kabellänge: 2 m (geformtes Kabel)
- Erfassungsrichtung: Vorderseite
- Ansprechfrequenz: 100 Hz
- Ansprechzeit: 5 ms
- Erfassbares Objekt: Nichtmetallische Objekte (Standardprüfstück: Eisen 60×60×1 mm)
- Zubehör: 2 Muttern, Prüfzeugnis
- Materialien: Gehäuse PBT; Kabel PVC
Technische Daten
- Ausgangsart: NPN NC
- Versorgungsspannung: DC 12–24 V
- Versorgungsart: DC Dreileiter
- Schutzart: IP67
- Anschluss: Geformtes Kabel
- Signaltyp: Schaltgröße
- Betriebsart: Normalerweise geschlossen
- Montage: Einbau
- Stromaufnahme: < 10 mA
- Anzeige: Rote Ausgangs-LED
- Schutzschaltungen: Kurzschlussschutz, Netzüberspannungsschutz
- Spannungseinfluss: Innerhalb ±15% der Nennspannung ändert sich der Schaltabstand um ≤ ±1%
- Laststrom: < 200 mA
- Isolationswiderstand: >50 MΩ (DC500 V Messung) zwischen aktiven Teilen und Gehäuse
- Stoßfestigkeit: 500 m/s, 3 mal in X-, Y-, Z-Richtung
- Spannungsfestigkeit: AC1000 V 50/60 Hz 1 min (zwischen aktiven Teilen und Gehäuse)
- Vibrationsfestigkeit: 10–55 Hz, doppelte Amplitude 1,5 mm, 2 h in X-, Y-, Z-Richtung
- Gewicht: ca. 197 g
Umgebungsbedingungen
- Betriebstemperatur: -25 bis 70 °C (Temperaturdrift: Schaltabstandsänderung innerhalb ±10% im Bereich -25 bis +70 °C bezogen auf +23 °C)
Zubehör
- Beigelegt: 2 Muttern, Prüfzeugnis
Eigenschaften / technische Merkmale
- Modell: CC30-RF20DN2 (Serie CC30)
- Schaltabstand: 20 mm
- Gehäusegröße: M30 zylindrisch
- Messprinzip: Kapazitiv
- Ausgang: NPN normalerweise geschlossen, Schaltausgang
- Schutzart: IP67, Gehäuse für feuchte/staubige Umgebungen
- Versorgung: DC 12–24 V, DC Dreileiter
- Kabel: Geformtes Kabel, Länge 2 m
- Ansprechverhalten: 100 Hz / 5 ms
- Materialien: Gehäuse PBT, Kabel PVC
