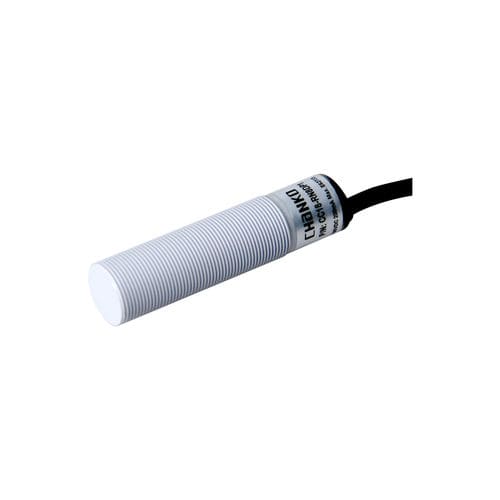

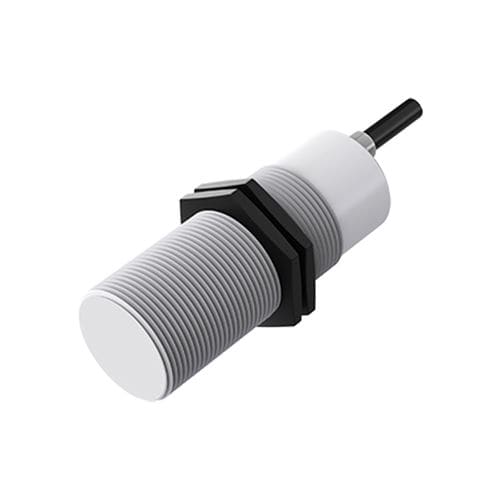

Kapazitiver Näherungssensor CC30-RF20DN1zylinderförmigM30digital
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- kapazitiv
- Form
- zylinderförmig
- Durchmesser
- M30
- Ausgangssignal
- mit Schaltfunktion, digital, NPN
- Versorgungsspannung
- 24 VDC, 12 VDC
- Installierung
- bündig
- Material
- Kunststoff, PVC
- Weitere Eigenschaften
- 3-Kabel
- Messbereich
Min: 0 mm
(0 in)Max: 2 mm
(0,08 in)- Prozesstemperatur
Min: -25 °C
(-13 °F)Max: 70 °C
(158 °F)
Beschreibung
Produktübersicht
Technische Daten
Mechanische/Elektrische Parameter
Umgebungsbedingungen
Merkmale / Technische Zusammenfassung
- Produkttyp: Standard
- Schaltabstand: 20 mm
- Gehäuseform: Zylindrisch
- Messprinzip: Kapazitiv
- Gehäusegröße: M30
- Ausgang: NPN NO
Technische Daten
- Produkttyp: Standard
- Schaltabstand: 20 mm
- Gehäuseform: Zylindrisch
- Messprinzip: Kapazitiv
- Gehäusegröße: M30
- Kabellänge: 2 m
- Detektionsrichtung: Vorne
- Ansprechfrequenz: 100 Hz
- Ansprechzeit: 5 ms
- Erfassbares Objekt: Nichtmetallische Körper
- Zubehör: Muttern ×2, Prüfbescheinigung
- Hysterese: ≤15% des Schaltabstands
- Normprüfkörper: Eisen 60×60×1 mm
- Temperaturdrift: Änderung des Schaltabstands ≤±10% im Bereich -25 bis +70 °C (Referenz +23 °C)
- Materialien: Gehäuse PBT; Kabel PVC
Mechanische/Elektrische Parameter
- Ausgang: NPN NO
- Versorgungsspannung: DC 12–24 V
- Versorgung: Dreidraht-DC
- Schutzart: IP67
- Anschluss: Vergossenes Kabel
- Signalart: Schaltsignal
- Betriebsart: Normal offen (NO)
- Montage: Einbau
- Stromaufnahme: <10 mA
- Anzeige: Rote Ausgangsanzeige
- Schutzschaltungen: Kurzschlussschutz, Überspannungsschutz
- Spannungseinfluss: Änderung des Schaltabstands ≤±1% bei ±15% Versorgungsschwankung
- Laststrom: ≤200 mA
- Isolationswiderstand: ≥50 MΩ (DC 500 V)
- Stoßfestigkeit: 500 m/s² X/Y/Z je 3-mal
- Prüfspannung: AC 1000 V 50/60 Hz 1 min zwischen aktiven Teilen und Gehäuse
- Vibrationsfestigkeit: 10–55 Hz Doppelamplitude 1,5 mm X/Y/Z 2 h
- Gewicht: Ca. 197 g
Umgebungsbedingungen
- Betriebstemperatur: -25 bis +70 °C
Merkmale / Technische Zusammenfassung
- Modell: CC30-RF20DN1
- Serie: CC30 Näherungssensor-Serie
- Schaltabstand: 20 mm
- Messprinzip: Kapazitiv
- Gehäusegröße: M30
- Kabellänge: 2 m
- Ausgang: NPN NO
- Versorgung: DC 12–24 V, Dreidraht-DC
- Schutzart: IP67
- Ansprechfrequenz/-zeit: 100 Hz / 5 ms
- Geeignete Ziele: Nichtmetallische Körper (Normprüfkörper: Eisen 60×60×1 mm)
- Materialien: Gehäuse PBT; Kabel PVC
- Zubehör: Muttern ×2, Prüfbescheinigung
