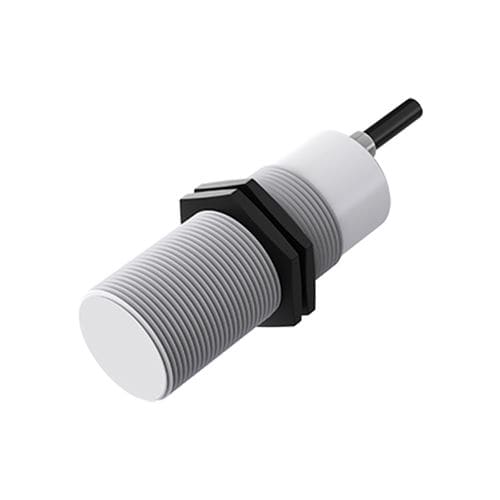

Kapazitiver Näherungssensor CC30-RN30DN1zylinderförmigM30mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- kapazitiv
- Form
- zylinderförmig
- Durchmesser
- M30
- Ausgangssignal
- PNP, mit Schaltfunktion
- Versorgungsspannung
- 24 VDC, 12 VDC
- Installierung
- bündig
- Schutzart
- IP67
- Weitere Eigenschaften
- 3-Kabel
- Messbereich
Min: 0 mm
(0 in)Max: 20 mm
(0,79 in)- Prozesstemperatur
Min: -25 °C
(-13 °F)Max: 70 °C
(158 °F)
Beschreibung
Produktübersicht
Technische Daten
Mechanische / elektrische Parameter
Umgebungsbedingungen
Zusatzinformationen

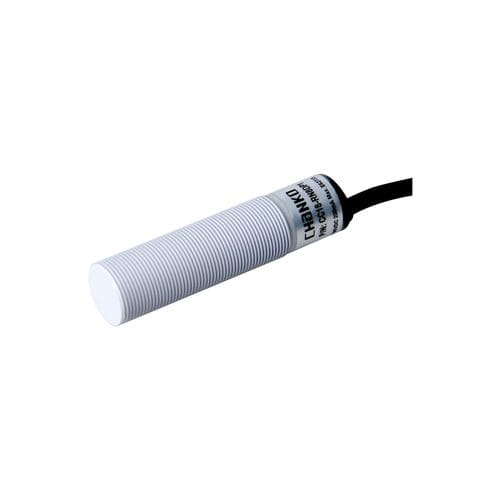

- Modell: CC30-RF20DP1
- Serie: CC30 Serie kapazitive Näherungssensoren
- Typ: Standard
- Gehäuseform: zylindrisch, M30
- Detektionsprinzip: kapazitiv
- Kabellänge: 2 m (geformtes Kabel)
- Detektionsrichtung: frontal
- Ausgang: PNP normalerweise offen (PNP NO)
Technische Daten
- Schaltabstand: 20 mm
- Schaltfrequenz: 100 Hz
- Ansprechzeit: 5 ms
- Erfassbare Objekte: nichtmetallisch (Standardprüfkörper: Stahl 60×60×1 mm)
- Hysterese: <15% des Schaltabstands
- Temperaturdrift: ±10% im Bereich -25–+70 °C (Ref. +23 °C)
- Materialien: Gehäuse PBT; Kabel PVC
- Zubehör: Muttern ×2, Konformitätszertifikat
Mechanische / elektrische Parameter
- Ausgangsart: PNP NO
- Versorgungsspannung: DC 12–24 V
- Verdrahtung: 3-Leiter DC
- Schutzart: IP67
- Anschluss: geformtes Kabel
- Signaltyp: Schaltkontakt
- Betriebsart: normalerweise offen
- Montage: bündig/eingelassen
- Stromaufnahme: <10 mA
- Anzeige: rote Ausgangs-LED
- Schutzschaltungen: Kurzschluss- und Überspannungsschutz
- Spannungseinfluss: <±1% Schaltabstandsänderung bei ±15% Versorgungsschwankung
- Laststrom: <200 mA
- Isolationswiderstand: ≥50 MΩ (DC 500 V)
- Stoßfestigkeit: 500 m/s², 3 Mal pro Achse
- Prüfspannung: AC 1000 V 50/60 Hz 1 min
- Vibrationsfestigkeit: 10–55 Hz, Doppelamplitude 1,5 mm, 2 h pro Achse
- Gewicht: ca. 197 g
Umgebungsbedingungen
- Betriebstemperatur: -25 ~ +70 °C
Zusatzinformationen
- Verdrahtung: Anschlussdiagramm für geformtes Kabel wird bereitgestellt
- Abmessungen: zylindrische M30 Maßzeichnung wird bereitgestellt
- Empfohlene Anwendungen: 3C-Elektronik, automatisierte Parksysteme, Logistik und Lagerhaltung
