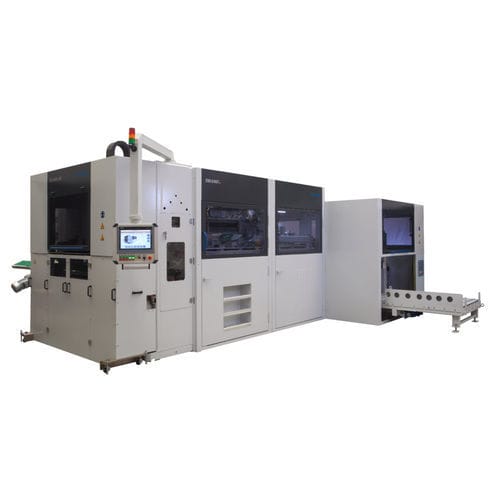

Umformmaschine für Konservendosen END-O-MAT series

Stahlfür AluminiumHochgeschwindigkeit

Übersicht
Die kombinierten Anlagen END-O-MAT und die UNIPRESS-Baureihe sind für die mittel- bis hochfrequente Produktion von Deckeln, Hüllen, Ringen und Böden in der Dosenherstellung ausgelegt. Die Maschinen führen Stanzen, Tiefziehen, Vor- und Endziehen, Einwellen (curling), Innenbeschichtung (lining) und Entgraten aus und sind für Band- oder Bogenzuführung geeignet.

Anwendungen

• Endformung
• Curling (Einwellen)
• Lining (Auskleidung)
• Henkel-Schweißen

Verfügbare Formen

• Rund
• Unregelmäßig / rechteckig

Baureihen und Hauptdaten
END-O-MAT
Produktion [epm]: Bis zu 4320
Endmaße Ø [mm]: 50 – 153
Max. Presskraft [kN]: 500 – 1500
Anzahl Hübe [Hübe/min.]: 175 – 240
Material Ring/Ende: Stahl oder Aluminium

UNIPRESS
Produktion [epm]: Bis zu 1800
Endmaße Ø [mm]: 46 – 225
Endmaße L x W [mm]: 60×40 – 235×235
Max. Presskraft [kN]: 800
Anzahl Hübe [Hübe/min.]: 80 – 225
Material Ring/Ende: Stahl oder Aluminium
Ringstärke: Fe 0.14 – 0.35; Al 0.15 – 0.35
Spuren: 1 – 8

Disc Curler
Anwendung: Curling
Produktion [epm]: Bis zu 2000
Endmaße Ø [mm]: 50 – 153
Material Ring/Ende: Stahl oder Aluminium

High-Speed Liner
Anwendung: Lining
Produktion [epm]: Bis zu 2000
Endmaße Ø [mm]: 46 – 153
Material Ring/Ende: Stahl oder Aluminium

Curler Liner Round
Anwendung: Curling, Lining
Produktion [epm]: 50 – 200
Endmaße Ø [mm]: 105 – 328

Curler Liner Irregular Shape
Anwendung: Curling, Lining
Produktion [epm]: 50 – 200
Endmaße L x W [mm]: 60×40 – 235×235

Clip Welder Round
Anwendung: Henkel-Schweißen
Produktion [epm]: 50 – 200
Endmaße L x W [mm]: 60×40 – 235×235

Clip Welder Irregular Shape
Anwendung: Henkel-Schweißen
Produktion [epm]: 50
Endmaße L x W [mm]: Bis zu 235×235

Technische Daten

• Operationen: Stanzen, Vorziehen, Endziehen, Prägen, Paneling, Trimmen, Curling, Lining, Henkel-Schweißen
• Zuführung: Bogen- oder Bandzuführung
• Verarbeitete Materialien: Stahl und Aluminium (Ringe/Enden)
• Produktionsraten: von 50 epm bis zu 4320 epm je nach Baureihe
• Enddurchmesserbereiche: ca. 46 mm bis 328 mm je nach Baureihe
• Rechteckige/irreguläre Endgrößen: bis zu 235×235 mm bei bestimmten Baureihen
• Max. Presskraft: ca. 500 kN bis 1500 kN (baureihenabhängig)
• Anzahl Hübe: in den Baureihen angegeben (z. B. 80–240 Hübe/min je nach Modell)
• Beispiele Ringstärken: Fe 0.14–0.35 mm; Al 0.15–0.35 mm
• Anzahl Spuren: konfigurierbar, z. B. 1–8 Spuren bei einigen UNIPRESS-Konfigurationen
