Stahl-Umformmaschine

für AluminiumkontinuierlichHochgeschwindigkeit

Übersicht
Die kombinierten END-O-MAT-Systeme sind für mittel- bis hochfrequente Produktion von Deckeln, Böden, Ringen und Hüllen ausgelegt. Die Maschinen führen Stanz-, Curling- und Lining-Operationen aus und lassen sich mit Blech- oder Bandzuführung betreiben. UNIPRESS-Systeme ermöglichen zusätzliche mehrstufige Umformprozesse für tiefgezogene Dosen, einschließlich Stanzen, Vorziehen, Endziehen, Prägen, Paneelierung und Zuschneiden.

Baureihen

• END-O-MAT — Produktion bis zu 4320 epm; End-Ø: 50–153 mm; Max. Presskraft: 500–1500 kN; Hübe: 175–240/min; Werkstoffe: Stahl oder Aluminium.
• UNIPRESS — Produktion bis zu 1800 epm; End-Ø: 46–225 mm; End L×W: 60×40–235×235 mm; Max. Presskraft: 800 kN; Hübe: 80–225/min; Werkstoffe: Stahl oder Aluminium; Dicke: Fe 0.14–0.35 mm, Al 0.15–0.35 mm; Spuren: 1–8.
• Disc Curler — Anwendung: Curling; Produktion bis zu 2000 epm; Ø: 50–153 mm; Werkstoffe: Stahl oder Aluminium.
• High-Speed Liner — Anwendung: Lining; Produktion bis zu 2000 epm; Ø: 46–153 mm; Werkstoffe: Stahl oder Aluminium.
• Curler Liner Round — Curling & Lining; Produktion 50–200 epm; Ø: 105–328 mm; Werkstoffe: Stahl oder Aluminium.
• Curler Liner Irregular Shape — Curling & Lining; Produktion 50–200 epm; End L×W: 60×40–235×235 mm.
• Clip Welder Round — Griffschweißung; Produktion 50–200 epm.
• Clip Welder Irregular Shape — Griffschweißung; Produktion 50 epm; End L×W bis 235×235 mm.

Merkmale und Vorteile (High-Speed Liner)

• Hohe Geschwindigkeit: bis zu 2000 Ends/Hüllen/Kappen pro Minute für den High-Speed Liner.
• Zuverlässigkeit: bewährte rotative Konstruktion für hohe Verfügbarkeit im Dauerbetrieb.
• Flexibilität: überlagertes Werkzeugantriebssystem und radiale/axiale Einstellung der Lining-Pistole für schnelle Umrüstungen.

Maschinentypen

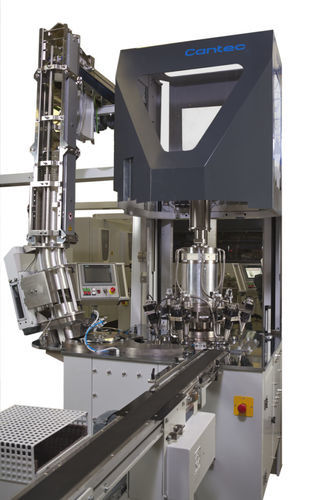

High-speed rotary liner — Produktart: Ends / Shells; Produktdurchmesser [mm]: 46–153; Max. Produktion [epm]*: Dia. 50: 1000 / 1500 / 2000; Dia. 65: 900 / 1350 / 1800; Dia. 73: 800 / 1200 / 1600; Dia. 83: 750 / 1150 / 1500; Dia. 99: 700 / 1050 / 1400; Dia. 127: 550 / 800 / -; Dia. 153: 360 / 540 / -; Spindeln / Teilung: 4 / 6 / 8; Material: Stahl oder Aluminium. Bilder und Demonstrationsvideo für den high-speed rotary liner verfügbar.

Technische Daten

• Unterstützte Anwendungen: End-Formung, Curling, Lining, Griffschweißung.
• Typische Durchmesser: 46–328 mm je nach Baureihe und Maschinentyp.
• Produktionsbereiche: ~50 epm (Niedriggeschwindigkeit/irregulär) bis zu 4320 epm (END-O-MAT); üblicher High-Speed Liner bis 2000 epm.
• Presskraft-Beispiele: 500–1500 kN (END-O-MAT); bis 800 kN (UNIPRESS).
• Verarbeitete Materialien: Stahl und Aluminium.
• Beispiel-Stärken: Fe 0.14–0.35 mm; Al 0.15–0.35 mm (UNIPRESS).
• Hubzahlen-Beispiele: 175–240/min (END-O-MAT); 80–225/min (UNIPRESS).
• Spindel-/Teilungsoptionen: 4, 6, 8 (typische rotary liner).
• Zuführung: Blech- oder Bandzuführung (END-O-MAT).
• UNIPRESS-Fähigkeiten: mehrstufige Stanz- und Ziehvorgänge für tiefgezogene Dosen und Deckel.
