Hochspannungstestmodul SM series

AbleitstromErdleckstromIsolierwiderstand

Produktübersicht
Unsere Smart Testing Modules (Schaltschrankmodule) für Hochspannungs-, Isolations- und Schutzleiterwiderstandsmessungen wurden entwickelt für den Einsatz in Schaltschränken, automatisierten Prüfumgebungen und dezentralen Messstationen. Die Module ermöglichen präzise elektrische Sicherheitsprüfungen (Isolationswiderstand, Spannungsfestigkeit, Schutzleiter-/Erdungsmessung, Ableitstrommessung) und sind speziell für die Integration in Prüf- und Fertigungsanlagen ausgelegt.

Gerätetypen (Auszug)

• Hochspannungs- / Isolations-Prüfmodule (SM-HVDC-0-ZRM): 0,05 kV (DC) ... 3,00 kV (DC) / 0 ... 10 mA (DC) / 10 kΩ … 5 GΩ

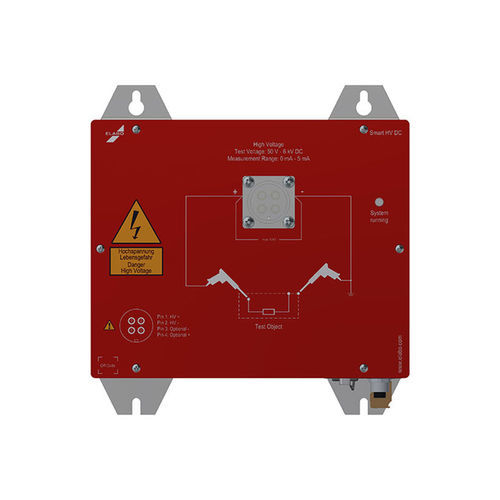

• Hochspannungs- / Isolations-Prüfmodule (SM-HVDC-10-ZRM): 0,05 kV (DC) ... 6,00 kV (DC) / 0 ... 5 mA (DC) / 20 kΩ … 5 GΩ
• Hochspannungs- / Isolations-Prüfmodule (SM-HVDC-20-ZRM): 0,10 kV (DC) ... 10,00 kV (DC) / 0 ... 3 mA (DC) / 30 kΩ … 5 GΩ
• Isolations-Prüfmodul (SM-ISO-0-ZRM): 0,05 kV (DC) ... 1,20 kV (DC) / 100 kΩ ... 10 GΩ
• Schutzleiter-Prüfmodul (DC) SM-PEDC-0-ZRM: 5 V (DC) / 5 A / 1 mΩ … 800 mΩ
• Schutzleiter-Prüfmodul (AC) SM-PEAC-0-ZRM: 2 A (AC) ... 40 A (AC) / Handstell-Transformator
• Schutzleiter-Prüfmodul (AC) SM-PEAC-1-ZRM: 2 A (AC) ... 40 A (AC) / elektromechanischer Stelltransformator
• Ableitstromprüfgeräte 1-phasig (SM-LC1P-0-ZRM): Ableitstrommessbereiche: 0,1 mA / 1 mA / 10 mA
• Ableitstromprüfgeräte 3-phasig (SM-LC3P-0-ZRM): Ableitstrommessbereiche: 0,1 mA / 1 mA / 10 mA
• Versorgungsmodule (z. B. SM-LCPOW1P-10-ZRM): Netzspannung bis ~280 V, unterschiedliche Versorgungsarten (erdgebunden / erdfrei) und Ströme je nach Ausführung

Schnittstellen und Software
Die Module sind auf automatisierten Einsatz ausgelegt und bieten programmierbare Steuerung über digitale Schnittstellen (Ethernet). Treiberbausteine und Softwarepakete erleichtern die Integration in bestehende Prüf- und Fertigungsprozesse. Zur rechnergesteuerten Prüfung stehen Softwarelösungen (z. B. elution two) und Schnittstellen zur Ansteuerung und Auswertung bereit.

Funktionen und Designmerkmale

• Modulare, kompakte Bauweise für Schrankintegration
• Steckbare Prüflings- und Versorgungsanschlüsse
• Startparametersatz im Gerät speicherbar (lokale Parameterablage)
• Dezentrale Einbaumöglichkeit zur lokalen Erfassung sensibler Messgrößen
• Ethernet-Schnittstelle und standardisierte Protokolle / Treiberbausteine für Automatisierung
• Geeignet für automatisierte Prüfabläufe in Produktions- und Prüfumgebungen

Charakteristiken / Spezifikationen

• Spannungsprüfbereiche (ausgewählte Module): von 0,05 kV (DC) bis 10,00 kV (DC) je nach Modul
• Messstrombereiche (ausgewählte Module): bis 10 mA (DC) bzw. spez. AC-Strombereiche bis 40 A
• Isolationsmessbereich: bis in den GΩ-Bereich (z. B. bis 5 GΩ oder 10 GΩ je nach Modul)
• Schutzleitermessung: Widerstandsbereiche im mΩ-Bereich (1 mΩ … mehrere 100 mΩ) oder definierte Prüfströme (AC/DC)
• Ableitstrommessung: skalierbare Messbereiche (0,1 mA / 1 mA / 10 mA) für 1- und 3-phasige Prüfungen
• Kommunikation: Ethernet (programmierbar), Treiberbausteine zur Systemintegration
• Mechanik: für Schaltschränke ausgelegte, steck- und montagefreundliche Module
• Einsatzgebiet: Automatisierungstechnik, Prüfstände, Laboranwendungen, Fertigung und Instandhaltung
