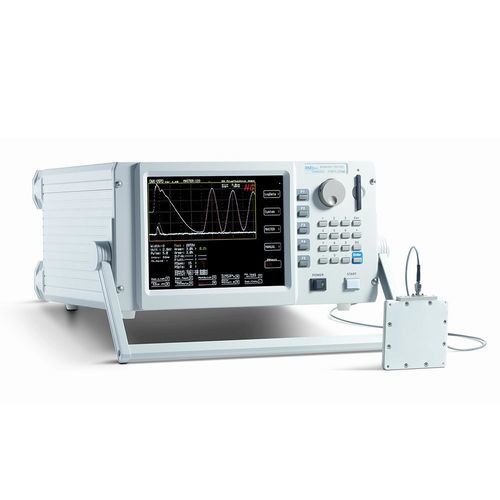

Hochspannungs-Dielektrimeter

Überblick
Die Stoßspannungsprüfung nutzt sehr kurze Hochspannungsimpulse zur Erkennung von Isolationsfehlern in Wicklungen (z. B. Windungsschlüsse, Lagen- oder Phasenfehler). Im Vergleich zu Gleich- oder Wechselspannungsprüfungen erlaubt das Verfahren das Aufspüren von Fehlern durch Analyse der transienten Spannungsantworten bei minimaler Energieeinwirkung.

Vorteile

• Identifikation latenter Windungsschlüsse durch den Zeitlauf-/Laufzeiteffekt
• Schonende, nicht-destruktive Prüfung durch minimale Energieeinwirkung
• Sehr kurze Prüfdauer, ideal für serielle und automatisierte Prüfungen
• Hohe Sensitivität durch kurze Anstiegszeiten
• Automatisierbar für wiederholbare Prüfabläufe

Funktionsprinzip / Ablauf der Prüfung
Kurze Hochspannungsimpulse werden an die Wicklung angelegt. Ein Messgerät erfasst die resultierenden Spannungsverläufe und vergleicht diese mit Referenzkurven. Abweichende Signaturen deuten auf Isolationsfehler oder Windungsschlüsse hin. Die Analyse basiert auf Laufzeit- und Amplitudenmerkmalen der transienten Antwort.

Anwendungsbereiche

• Entwicklung und Labor (Fehlerlokalisierung, Validierung von Wicklungen)
• Qualitätssicherung in der Produktion (Prüfung von Serienprodukten)
• Service, Wartung und Instandhaltung (schnelle Diagnose vor Ort)
• Automobilindustrie, Elektrotechnik, Maschinenbau und verwandte Branchen

Charakteristiken / Spezifikationen (technisch)

• Prüfprinzip: Stoßspannungs-/Transientenprüfung mit kurzen Impulsen
• Anstiegszeit: sehr kurz (typisch etwa 100–200 ns, abhängig vom Gerät)
• Prüfenergie: minimal, nicht-destruktives Prüfverfahren
• Detektierbare Fehler: Windungsschlüsse, Lagen- oder Phasenfehler, Isolationsabweichungen
• Ergebnis: Analyse der transienten Spannungsverläufe im Vergleich zur Referenzkurve
• Einsatz: Einzeltests, serielle Prüfungen und Automatisierung möglich
• Vorteil: kurze Prüfzeiten, hohe Sensitivität, geeignet für wiederholte Prüfzyklen
