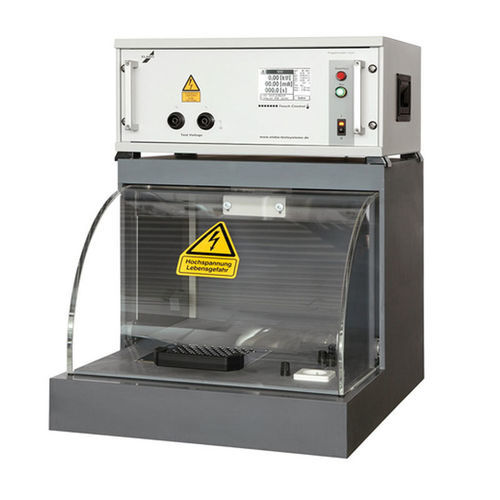

Prüfgerät / elektrische Sicherheit G1-1A

dielektrischIsolationSpannung

Kurzbeschreibung
Bedienersicherheit – kombiniert mit Präzision
Die Gewährleistung der Produktsicherheit ist in nahezu allen internationalen Normvorschriften geregelt. Zum Nachweis der Produktsicherheit ist fast immer eine Hochspannungsprüfung durchzuführen. Das Produktprogramm von bott bietet ein breitgefächertes Spektrum verschiedener Geräte und Zusatzmodule. Dadurch können alle Prüfaufgaben perfekt erfüllt werden.

Wozu werden Hochspannungsprüfgeräte eingesetzt?
Die Hochspannungsprüfung dient der Überprüfung der Isolations- und Spannungsfestigkeit an Geräten, Maschinen, Bauelementen und Isolierstoffen. Beim Prüfprozess werden Spannungen angelegt, die im bestimmungsgemäßen Betrieb nicht auftreten. Mit der Prüfung werden Veränderungen an Werkstoffen (z. B. verschlechterte Isolationseigenschaften) und Fehler in der Verarbeitung (z. B. lose Anschlussklemmen oder beschädigte Isolation) erkannt. Weiterhin werden die richtige Dimensionierung von Luft- und Kriechstrecken sowie die Auswahl geeigneter Isoliermaterialien überprüft.

Sicherheitsanforderungen
Übliche Prüfspannungen liegen typischerweise im Bereich von 1.000–2.500 V; in speziellen Fällen können Prüfspannungen auch 10.000 V übersteigen. Die Hochspannungsprüfung ist für das Bedienpersonal potenziell gefährlich, daher sind Schutzmaßnahmen und Sicherheitsvorkehrungen zwingend (z. B. gemäß EN50191 (VDE0104)). Alle Prüfgeräte von bott erfüllen die Vorgaben der EN50191 (VDE0104). Zusätzlich steht ein umfangreiches Zubehörprogramm zur Verfügung, um den Bedienerschutz sicherzustellen.

Was kann mit der Hochspannungsprüfung nachgewiesen werden?

• Erkennung von Isolationsverschlechterungen
• Erkennung von Verarbeitungsfehlern (lose Kontakte, beschädigte Isolation)
• Überprüfung von Luft- und Kriechstrecken
• Bewertung der Eignung von Isoliermaterialien

Gerätetypen / Produktübersicht (Auswahl)
Auf der Seite werden verschiedene Gerätelinien und Modellpaare vorgestellt. Beispielhafte Bezeichnungen und Nennbereiche (als Auszug):

• HV Prüfgeräte BestPerformance G1-1A / G1-1M — 0,05 .. 6,00 kV DC
• HV Prüfgeräte BestPerformance G1-1B / G1-1N — 0,05 .. 6,00 kV DC
• HV Prüfgeräte BestPerformance G1-1C / G1-1P — 0,05 .. 6,00 kV DC
• HV Prüfgeräte BestPerformance G1-1G / G1-1T — 0,1 .. 2,50 kV • 0,2 .. 5,00 kV AC
• HV Prüfgeräte BestPerformance G1-1H / G1-1U — 0,1 .. 1,50 kV • 0,2 .. 3,00 kV AC
• HV Prüfgeräte HighPerformance F1-1A / F1-1M — 100 .. 2.500 V AC, 200 .. 5.000 V AC
• HV Prüfgeräte HighPerformance F1-1A Z200 / F1-1M Z200 — 100 .. 2.500 V AC, 200 .. 3.000 V AC
• HV Prüfgeräte HighPerformance F1-1B / F1-1N — 200 .. 3.500 V AC, 300 .. 7.000 V AC
• HV Prüfgeräte HighPerformance F1-1C / F1-1P — 300 .. 5.000 V AC, 400 .. 10.000 V AC
• HV Prüfgeräte HighPerformance F1-1D / F1-1Q — 400 .. 6.000 V AC, 500 .. 12.000 V AC

Funktionen & Eigenschaften (allgemein)

• Prüfung von Isolation und Spannungsfestigkeit (DC/AC je nach Gerätetyp)
• Erkennung von Fertigungs- und Materialfehlern
• Ausführungen für unterschiedliche Spannungsbereiche (niedrige bis sehr hohe Prüfspannungen)
• Sicherheitseinrichtungen und -zubehör zur Bedienerschutz-Implementierung
• Konfigurierbare Prüfabläufe und Zusatzmodule zur Anpassung an Prüfaufgaben

Sicherheitsnormen
Alle Geräte erfüllen die Vorgaben der EN50191 (VDE0104). Bott bietet zusätzlich ein umfangreiches Zubehörprogramm zur Sicherstellung des Bedienerschutzes.

Anwendungsbereiche

• Produktion und Endprüfung elektrischer und elektronischer Geräte
• Forschung und Entwicklung (Isolationsprüfungen, Lebensdauertests)
• Qualitätssicherung (Stichproben, 100%-Prüfungen)
• Wartung und Instandhaltung (Sicherheitsprüfungen)
• Ausbildung und Laboranwendungen

Caractéristiques / spécifications techniques

• Typische Prüfspannungen: von einigen 10 V bis über 10 kV (je nach Modell)
• Ausführungen: DC-only, AC-only und kombinierte DC/AC-Geräte
• Serienbezeichnungen auf der Seite: «BestPerformance (G1‑… )» und «HighPerformance (F1‑… )»
• Sicherheitsstandard: EN50191 (VDE0104) konform
• Funktionen: Isolationsprüfung, Spannungsfestigkeit, Messung/Überwachung während Prüfzyklen
• Zubehör: Schutzvorrichtungen und sicherheitsrelevante Zusatzmodule für Bedienerschutz
