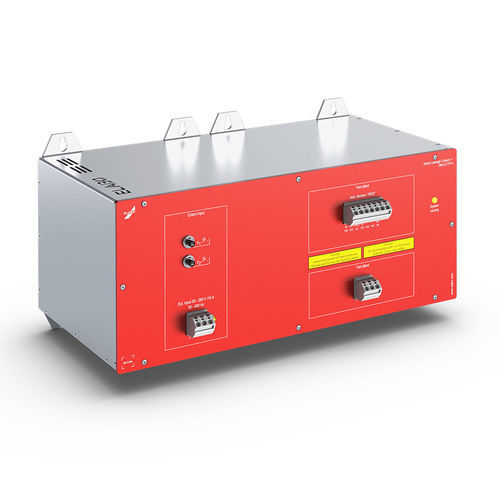

Isolationstester SM-LC series

AbleitstromSicherheitelektrische Sicherheit

Übersicht
Durch Isolationsfehler können Ableitströme entstehen, die den Bediener oder Anwender eines elektrotechnischen Gerätes potenziell gefährden können. Die Messung von Ableitströmen ist ein wichtiger Sicherheitsaspekt in der Entwicklung und bei der Endkontrolle von elektrischen Geräten, insbesondere im medizinischen Bereich. Ableitstromprüfgeräte erkennen potenzielle Gefahrenquellen und helfen, die Einhaltung relevanter Normen sicherzustellen.

Elution Software & Messablauf
Die Ableitstromprüfgeräte in Verbindung mit der Elution Software bieten eine Vielzahl an Mess- und Aufschaltmöglichkeiten, um Fehlerquellen zu analysieren und zu bewerten. Warmlaufphasen der Prüflinge können berücksichtigt werden. Eine umfangreiche Protokollierung über die Elution Software ermöglicht eine lückenlose Dokumentation aller Soll- und Istwerte. Mitlaufende Gut-/Fehlerstatistiken unterstützen die gezielte Fehleranalyse und Qualitätsverbesserung.

Messprinzip / Messbedingungen
Mit der Ableitstromprüfung wird der Strom ermittelt, der im Fehlerfall (z. B. Unterbrechung des Schutzleiteranschlusses bei Geräten Schutzklasse I oder Isolationsfehler bei Schutzklasse II) über den Menschen abfließen würde. Der Prüfling wird im Normalbetrieb mit einer erhöhten Spannung (Faktor 1,06–1,1) betrieben. Prüfarten können das Vertauschen von L und N (Prüfart A1, A2) oder den Ausfall von Phasen bei Drehstromgeräten simulieren. Zur Verhinderung von Fehlmessungen ist eine erdfreie Versorgungsspannung oder das isolierte Aufstellen des Prüflings zu beachten. Durch die Art der Aufschaltung kann während der Prüfung Spannung an berührbaren Metallteilen des Prüflings anliegen, sodass geeignete Sicherheitsvorkehrungen zu treffen sind.

Messgrößen und Anforderungen
Normen fordern je nach Einsatzgebiet die Ermittlung verschiedener Kenngrößen des Ableitstromes: Effektivwert, Mittelwert, Scheitelwert oder Wechselanteil. Die geforderte Messbandbreite liegt typischerweise bei 1 MHz.

Beispiele für Geräte / Module auf dieser Seite

• Ableitstromprüfgerät 1-phasig SM-LC1P-0-ZRM — Ableitstrommessbereiche: 0,1 mA / 1 mA / 10 mA
• Ableitstromprüfgerät 3-phasig SM-LC3P-0-ZRM — Ableitstrommessbereiche: 0,1 mA / 1 mA / 10 mA
• Versorgungsmodul, 1-phasig (erdgebunden) — Netzspannung: bis 280 V / 15 A (erdgebunden) (Versorgungsmodul-Beispiel)
• Versorgungsmodul, 1-phasig (erdfrei) — Spannungsbereich: ca. 50 … 280 V / 5 A (erdfrei) (Versorgungsmodul-Beispiel)

Integration und Dokumentation
Die Kombination von Prüfgerät, Versorgungsmodulen und der Elution Software erlaubt zahlreiche Aufschalt- und Messvarianten, automatische Protokollierung, statistische Auswertung (Gut/Fehler) und damit reproduzierbare Prüfabläufe, die für Typprüfungen und wiederkehrende Prüfungen relevant sind.

Technische Merkmale / Spezifikationen

• Messbandbreite: bis 1 MHz (Anforderung aus Normen)
• Messarten: Erfassung von Effektivwert, Mittelwert, Scheitelwert, Wechselanteil (je nach Norm und Messaufgabe)
• Messbereiche (Beispielgeräte): 0,1 mA / 1 mA / 10 mA
• Versorgungsoptionen: erdgebundene und erdfreie Versorgung (verschiedene Modelle / Module für 1- und 3-phasige Einspeisung)
• Softwareunterstützung: Elution Software für Protokollierung, Dokumentation, Gut-/Fehlerstatistik und erweiterte Mess-/Aufschaltfunktionen
• Sicherheitsaspekte: isolierte Prüfaufstellung oder erdfreie Versorgung notwendig; bei gewissen Aufschaltungen können berührbare Metallteile unter Spannung stehen
